Máquina para llenado de líquidos de baja viscosidad / 50-1000 ml ZGP-16H
La máquina para llenado de líquidos de baja viscosidad / 50-1000 ml embotella contenedores de un volumen menor a 1000 ml. Esta llenadora de líquidos realiza su trabajo de forma precisa y exacta, procesando salsas y condimentos tales como salsa de soja, vinagre, jarabe y aceite de cocina así comotambién líquidos cosméticos y químicos como ES y SL. Esta llenadora de botellas está hecha de aceroinoxidable, y tiene una pantalla táctil y el control PLC que la hace fácil de usar.
- Capacidad: ≤6000 botellas/hora (100 ml agua como medio)

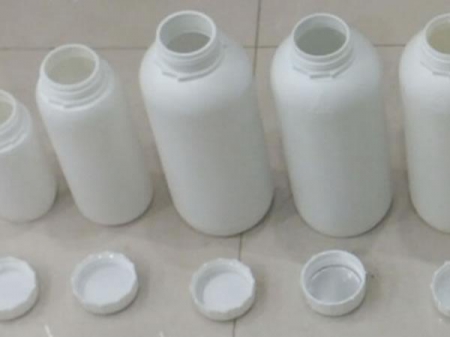

- Botellas: Dimensiones Φ33-100 mm, Altura 80-280 mm
- Volumen: 50-1000 ml
- Precisión: ±1%
- Presión del aire: 0.6 MPA
- Fuente de alimentación: ~220 V
- Potencia: 1.5 KW
- Conector de alimentación del material: DN32 Brida
- Dimensiones exteriores: 2300×710×2200 mm (L×An×Alt)
- Peso: 650 Kg apróx.
- Altura de la línea de producción: 900 mm±50 mm
- Dirección de la alimentación de las botellas: De izquierda a derecha

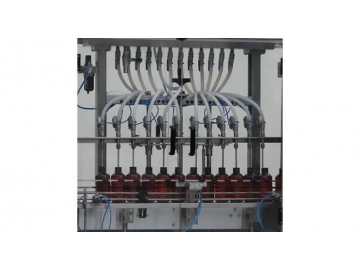

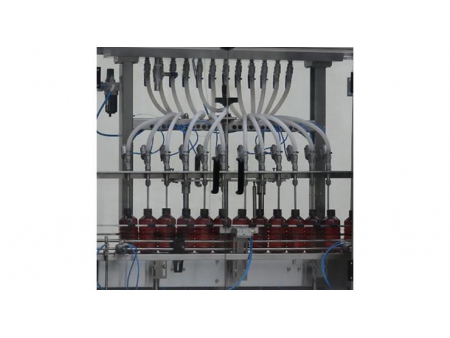

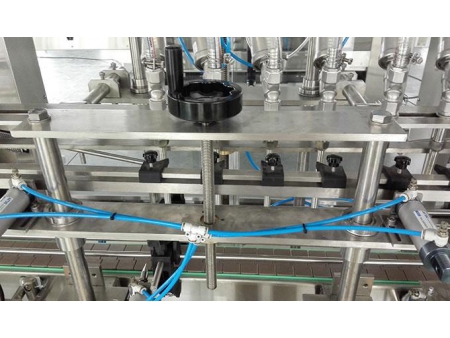

1. La posición y la velocidad controlada del cabezal de llenado reduce la espuma. Configuración ajustable del volumen, tiempo y cabezal de llenado; y de los tamaños de las botellas y capacidad de producción.
2. El método de control optimiza la entrada y salida de las botellas ayudando a mejorar la capacidad de producción.

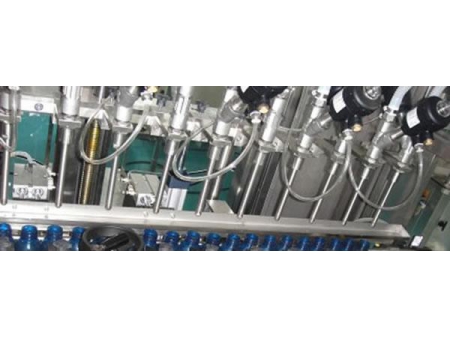

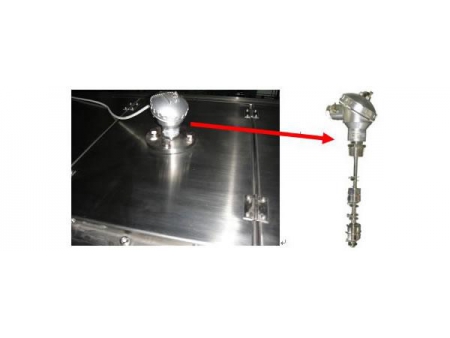

5. El sensor de nivel de material comprueba el nivel de líquido activando la alarma si está demasiado alto o demasiado bajo. Los cabezales de llenado están equipados con una dispositivo de agarre de la boca de la botella para asegurar la precisión de llenado y evitar desbordes. El rango de precisión está dentro del -1%.

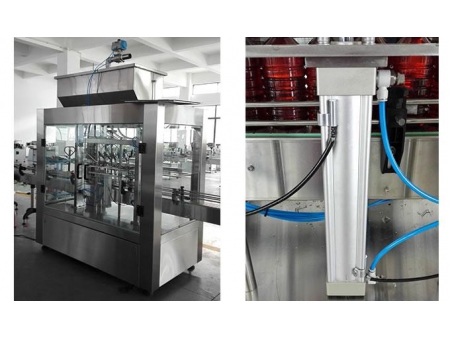

6. Un líquido soporte controlado por un cilindro individual se instala debajo de la boquillas de llenado para evitar que el material no deseado entre en las botellas.
7. Esta máquina para llenado de líquidos de baja viscosidad / 50-1000 ml está fabricada de acero inoxidable 304 para prevenir la corrosión y su puerta de vidrio evita la contaminación. Las piezas del tubo de conexión son fáciles de instalar lo cual hace que se fácil de limpiar y mantener.

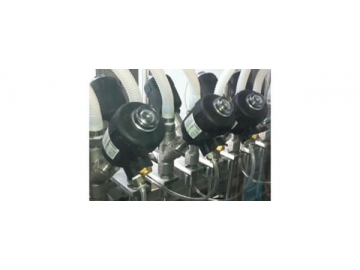

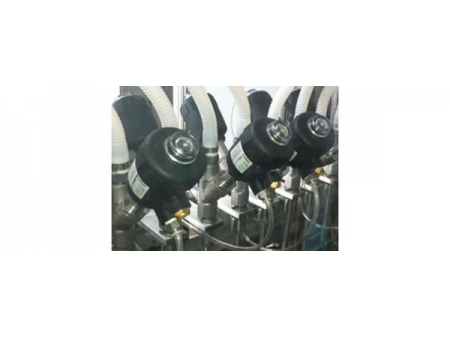

8. La válvula de asiento angular es importada de Burkert Valves in Alemania y hace que el llenado sea preciso y confiable.
Modelo | ZGP-6H | ZGP-8H | ZGP-10H | ZGP-12H | ZGP-16H |
Dimensiones | 2000×710× 2200 mm (L×An×Alt) | 2200×710× 2200 mm (L×An×Alt) | 2300×710× 2200 mm (L×An×Alt) | ||
Cabezal de llenado | 6 | 8 | 10 | 12 | 16 |
Capacidad ( 1L) | 1800 B/H | 2000 B/H | 2800 B/H | 3200 B/H | 4500 B/H |
Potencia | 1 KW | 1 KW | 1 KW | 1.5 KW | 1.5 KW |
Tipo de botella | Diámetro : Φ 33 mm -- Φ 100 mm Altura : 80 mm -- 280 mm | ||||
Precisión de llenado | ≤100 ml : -1.5 ml 100-500 ml : -2 ml 500-1000 ml : -3 ml | ||||
Diámetro del cuello | 18 mm | ||||
Rango de llenado | 50 ml-- 1000 ml | ||||
Presión de aire | 0.6 Mpa | ||||
Fuente de alimentación | 220V; 50HZ |
No. | Artículo | Proveedor | Marca |
1 | Pantalla táctil | Taiwan | WEINVEIW |
2 | PLC | Japón | Mitsubishi |
3 | Foto-sensor para las botellas | Japón | OPTEX |
4 | Válvula solenoide | Taiwan | SHAKO |
5 | Botón de nivel | USA | JOHNSON CONTROLS |
6 | Válvula de asiento angular | Jointed | BURKERT |
7 | Otros dispositivos | Taiwan | Airtac |
8 | Botón de encendido | Francia | Schneider |
9 | Botón | Francia | Schneider |
10 | Convertidor de frecuencia | Francia | Schneider |
11 | Motor del transportador de botellas | China | Huangyan |
12 | Reductor de velocidad | China | Jiao xing |
13 | Relé | Japón | Omron |
