Relé electromagnético de potencia NNC68D

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-5-nnc68d-electromagnetic-power-relay.html

Este relé electromagnético de potencia NNC68D es ideal para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, maquinaria agrícola, la transmisión y distribución de energía y más aplicaciones.

Características

Gran potencia de conmutación y de carga: 15A
El relé electromagnético de potencia NNC68D ofrece los modos de instalación sobre placas PCB, zócalos y bridas.
Opcionalmente, se puede fabricar con una luz indicadora o un diodo.

Certificados

CE:5399090516

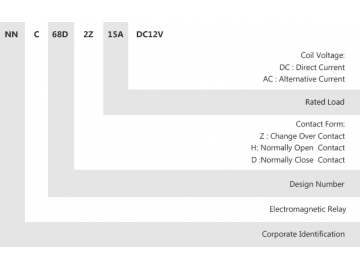

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	15A
Tensión de conmutación máxima	240VAC 15A 28VDC 15A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo)V	Voltaje nominal ×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220v
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo)V	Voltaje nominal×110%

Relé electromagnético de potencia NNC68D

Resistencia de aislamiento		≥100MΩ(500VDC)
Voltaje de la bobina		DC:6-220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤25ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	2500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Dimensiones		27.8 × 21.7 ×37.5mm
Peso		Aproximadamente 35g

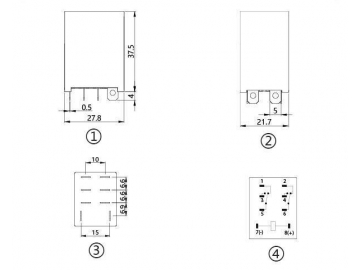

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
