Relé electromagnético de potencia NNC68C
Solicite un presupuesto
El relé electromagnético de potencia NNC68C se usa en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.
Características
- Alta potencia de conmutación de carga: 20A
- Cuenta con los modos de instalación sobre placas PCB, zócalos y bridas.
- De forma opcional, se puede fabricar con una luz indicadora o un diodo.
Certificados
CE:5399090516
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 20A |
Tensión de conmutación máxima | 240VAC 20A 28VDC 20A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 150 | 75 | 16.3 | 8.1 |
Resistencia de la bobina (±10%) | 80 | 320 | 6748 | 27160 |
Consumo de potencia nominal W | 1.8W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 225 | 112.5 | 24.5 | 12.3 |
Resistencia de la bobina (±10%) | 18.7 | 74.7 | 1571 | 6260 |
Consumo de potencia nominal W | 2.7VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal110% |
Relé electromagnético de potencia NNC68C
Resistencia de aislamiento | 100M(500VDC) | |
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | 25ms | |
Tiempo de desconexión | 25ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min ( 1mA) |
Entre los contactos heteropolares | 2500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Dimensiones | 46×35.5×52.2mm | |
Peso | Aproximadamente 75g |

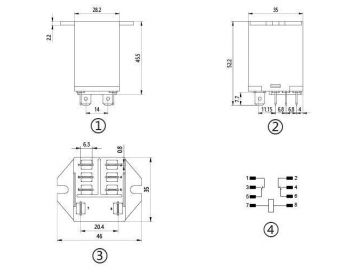

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
