Solicite un presupuesto

Accesorios ranurados de hierro dúctil

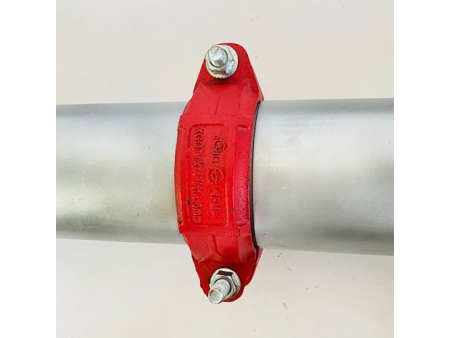

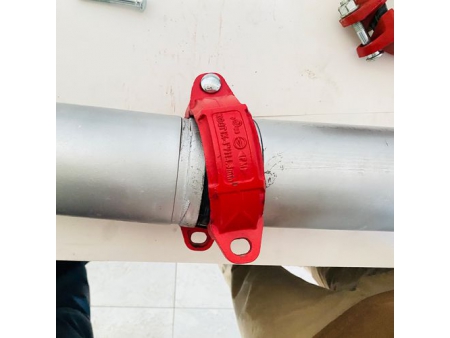

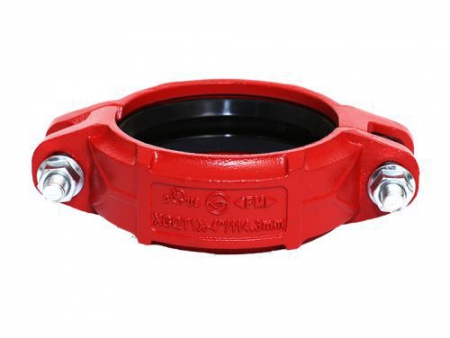

El acope rígido con cierre angular empernado es un acople rígido estándar con un diseño de cierre angular empernado, adecuado para servicios de tuberías de presión media. Este acople rígidoestá diseñado para lograr rigidez angular y axial sujetando firmemente la base de la ranura.

Especificaciones principales
  • Tamaños disponibles: 1~12 pulgada |DN25~DN300
  • Presion de trabajo: 300PSI/2.07MPa
  • Certificado: FM/UL/CE certificado
  • Recubrimiento: epoxi/galvanizado
  • Color: rojo/naranja/blanco, etc.
  • Material: hierro dúctil
Especificaciones

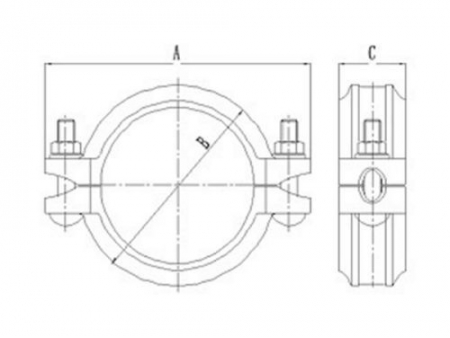

Tamaño nominal Diámetro exterior de la tubería Dimensiones Tamaño del perno
mm/pulgadas mm/pulgadas mm/pulgadas No.-tamaño
mm
A
mm
B
mm
C
mm
25/1 33.7/1.327 58/2.28 98/3.85 45/1.77 3/8*45-2
32/(1 1/4) 42.4/1.669 68/2.68 106/4.17 45/1.77 3/8*45-2
40/(1 1/2) 48.3/1.9 74/2.91 114/4.49 45/1.77 3/8*45-2
50/2 60.3/2.375 86/3.39 128/5.04 45/1.77 3/8*55-2
65/(2 1/2) 73/2.875 98/3.86 137/5.39 45/1.77 3/8*55-2
65/(2 1/2) 76.1/3 103/4.06 141/5.55 45/1.77 3/8*55-2
80/3 88.9/3.5 114/4.49 158/6.22 45/1.77 3/8*55-2
100/4 114.3/4.5 143/5.63 192/7.56 49/1.93 1/2*65-2
125/5 139.7/5.5 172/6.77 222/8.74 50/1.96 1/2*75-2
150/6 165.1/6.5 199/7.83 252/9.92 50/1.96 1/2*75-2
150/6 168.3/6.625 202/7.95 252/9.92 50/1.96 1/2*75-2
216/8 216.1 8.51 258/10.16 322/12.67 58/2.28 5/8*95-2
200/8 219.1/8.625 258/10.16 322/12.67 58/2.28 5/8*95-2
267/8 267.2/10.52 313/12.32 390/15.35 58/2.28 3/4*110-2
250/10 273/10.75 320/12.60 394/15.51 60/2.36 3/4*110-2
318/12 318.3/12.53 369/14.53 450/17.72 58/2.28 3/4*120-2
300/12 323.9/12.75 372/14.64 450/17.72 64/2.51 3/4*120-2
¿Cuáles son las ventajas del acople rígido con cierre angular empernado?
  • Los requisitos de soporte y suspensión cumplen con los estándares de ANSIB31.1, B31.9 y NFPA13.
  • El acople de cierre angular empernado proporciona una conexión rígida con alta precisión de alineación axial, lo que puede reducir la vibración y reducir el ruido.
  • El acople o acoplamiento se puede voltear fácilmente quitando un solo perno.
¿Cuáles son las aplicaciones del acople rígido (cierre angular empernado)?
El acople rígido con cierre angular empernado se usa generalmente para conectar tuberías contra incendios, sistemas de tuberías HVAC industriales, tuberías de suministro de agua, tuberías de drenaje, sistemas de transporte de vapor a baja presión, tuberías de túneles y tuberías generales.
¿Cuáles son las ventajas de utilizar sistemas ranuradas de tuberías para la instalación de tuberías al aire libre?
Las condiciones impredecibles que pueden surgir durante la instalación de tuberías al aire libre utilizando métodos tradicionales de conexión de tuberías, como la soldadura, pueden hacer que sea muy desafiante. Los sistemas ranurados de tuberías tienen ventajas en el tendido de tuberías, lo que los convierte en una mejor opción que otras tecnologías de conexión, y se eligen cada vez más para la transferencia de agua en aplicaciones de energía municipal e hidroeléctrica.
