Plegadora hidráulica, serie WG67K(Y)

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/1-3-hydraulic-bending-press-brake.html

El bastidor de la Plegadora hidráulica, serie WG67K(Y), ha sido diseñado utilizando ANSYS: software de análisis de elementos finitos. La estructura de la prensa es de placa de acero soldada y se caracteriza por su funcionamiento estable y confiable.

63T/2500
80T/2500
100T/3200
125T/3200

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Características

a prensa pasa por un proceso de estabilizado por vibraciones para aliviar las tensiones internas en sus componentes, el cual le otorga más estabilidad y fiabilidad.
El cabezal está posicionado utilizando un bloque mecánico interno que garantiza la exactitud de su posición.
El mecanismo sincrónico de la barra de torsión utiliza rodamientos centrales y un mecanismo de ajuste excéntrico.
Bomba de aceite manual instalada en el interior del bastidor.
La estructura del tope posterior está rectificada con acabado fino. Esto aumenta la exactitud en el ajuste de la plegadora.
El control de posición del tope posterior y de la carrera del cabezal se realiza a través del servomotor, en el mecanismo de transmisión, y sus valores son mostrados en la pantalla del sistema de control numérico. Esto permite la automatización de tareas con procesos o piezas de trabajo múltiples.
Distintos sistemas de control numérico disponibles: DELEM, ESTUN, Tetra o Sanyuan.

Especificaciones

Modelo	Fuerza nominal (kN)	Largo de la base del portamatriz (mm)	Ancho de la base del portamatriz (mm)	Distancia entre columnas (mm)	Profundidad de la garganta (mm)	Carrera del cabezal (mm)	Altura de apertura máx. (mm)	Longitud de ajuste de carrera del cabezal (mm)	Diámetro del cilindro de aceite (mm)	Potencia del motor principal (kW)	Dimensiones (lar. × an. × al.)
63T/2500	630	2500	160	1900	300	120	345	80	Φ140	5.5	2600 × 1500 × 2200
63T/3200	630	3200	160	2600	300	120	345	80	Φ140	5.5	3200 × 1500 × 2200
80T/2500	800	2500	160	1900	300	120	350	80	Φ160	5.5	2600 × 1700 × 2320
80T/3200	800	3200	160	1900	300	120	350	80	Φ160	5.5	3200 × 1700 × 2320
100T/3200	1000	3200	180	2500	320	120	380	80	Φ180	7.5	3200 × 1750 × 2420
100T/4000	1000	4000	180	3100	320	120	380	80	Φ180	7.5	4000 × 1750 × 2420
125T/3200	1250	3200	200	2500	320	120	380	80	Φ200	7.5	3200 × 1750 × 2550
125T/4000	1250	4000	200	3100	320	120	380	80	Φ200	7.5	4000 × 1750 × 2600
125T/5000	1250	5000	200	3800	320	120	380	80	Φ200	7.5	5000 × 1750 × 2700
125T/6000	1250	6000	200	4800	320	120	380	80	Φ200	11	6100 × 1750 × 2800
160T/3200	1600	3200	220	2400	400	200	450	80	Φ220	11	3200 × 1850 × 2800
160T/4000	1600	4000	220	3040	400	200	450	80	Φ220	11	4000 × 1850 × 2800
200T/4000	2000	4000	220	3100	400	200	450	80	Φ240	11	4000 × 2150 × 3000
200T/5000	2000	5000	220	3800	400	200	450	100	Φ240	11	5000 × 2150 × 3600
250T/3200	2500	3200	240	2200	400	200	500	100	Φ280	15	3200 × 2200 × 3400
250T/4000	2500	4000	240	3000	400	200	500	100	Φ280	15	4000 × 2200 × 3600

Detalles

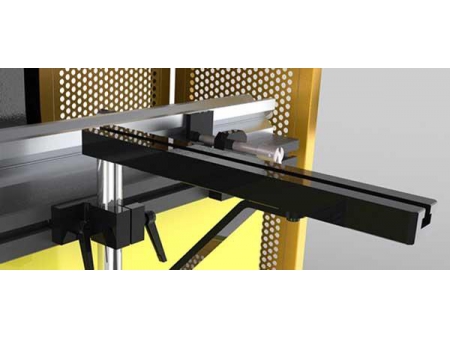

Alimentador frontal

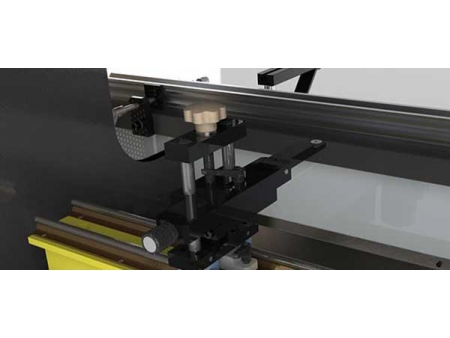

Tope-pisador

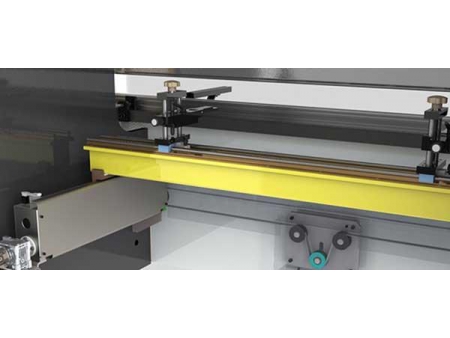

Riel del tope posterior

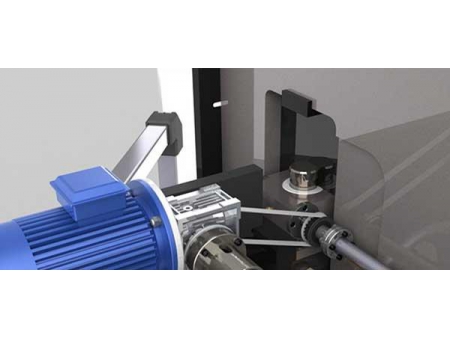

Regulador de carrera
