Prensa plegadora hidráulica NC serie WC67Y
Solicite un presupuesto
En ACCURL, le ofrecemos las soluciones más precisas en prensas plegadoras hidráulicas NC. La perfecta fusión de tecnología y talento nos permiten proporcionarle plegadoras de chapa de primera calidad a los mejores precios. Nuestra plegadora serie WC67Y es la máquina NC ideal para el procesado de planchas metálicas, gracias a su sencilla operación, elevada potencia, gran precisión y prolongada vida útil. A continuación, le presentamos las propiedades de nuestras plegadoras hidráulicas y de sus principales componentes.
Propiedades principales plegadora NC
- Esta prensa NC cumple con los requisitos de producción de las principales normativas industriales de la Unión Europea. Para garantizar la resistencia del chasis empleamos soldadura robotizada y tratamientos de recocido.
- Nuestras plegadoras integran un sistema hidráulico de la marca alemana Bosch-Rexroth. Destaca por su fiabilidad y sencillo mantenimiento.
- Esta máquina NC proporciona un plegado de máxima precisión gracias a su mecanismo síncrono y su moderno compensador.
- La carrera y la distancia del tope trasero de esta plegadoras de chapa se puede ajustar automáticamente con el motor o de forma manual. Estos ajustes se pueden visualizar con los medidores digitales.
- Todos los modos operativos de esta máquina NC son controlados con precisión por el relé de tiempo.
- Una barrera de protección y un dispositivo de bloqueo eléctrico se combinan con solvencia en esta prensa plegadora hidráulica para garantizar una operación de máxima seguridad.
Componentes estándar de la plegadora de chapa NC

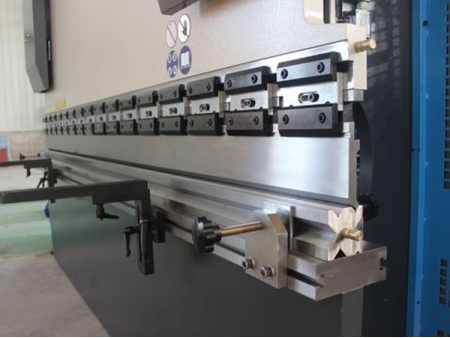

- Equipada con abrazaderas superiores intermedias que evitan cualquier tipo de bloqueo
- Brazos de soporte frontal para las planchas

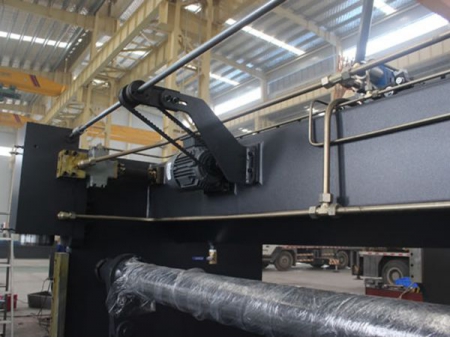

- Ajuste por motor de la profundidad del eje

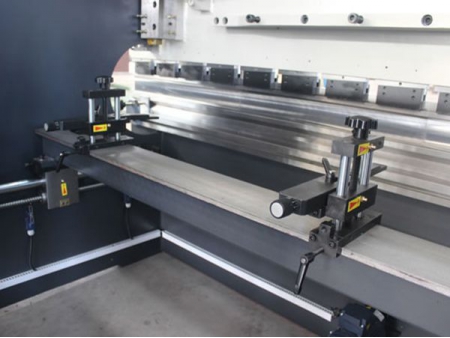

- Tope trasero
- Luces de protección
- Herramientas superiores e inferiores
- Control NC Estun E21
- Sistema hidráulico de la marca alemana Bosch-Rexroth
- Componentes eléctricos de la marca Telemecanique/Schneider
- Sistema de protección hidráulico y eléctrico contra sobrecargas
- Brazo de escuadra y brazos de soporte frontal
- Convertidor Delta con husillos de bola y varillas pulidas con una precisión de 0.05mm.

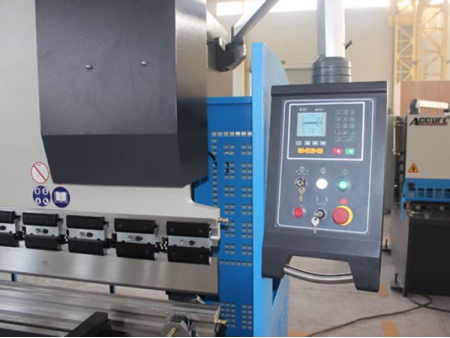

Sistema de control NC Estun E21s NC para plegadora hidráulica
- Caja de controles LCD monocromo
- Factor integral de libre configuración
- Control automático de posicionamiento
- Asignación de compensación de husillo
- Relé temporizador interno
- Contador de piezas
- Visualización del tope trasero con una resolución de 0.01mm
Parámetros técnicos de la prensa plegadora
Modelo(WC67Y/MB7) | 40T/2000 | 40T/2500 | 63T/2500 | 80T/2500 | 80T/3200 | 80T/4000 | 100T/2500 | 100T/3200 | |
Capacidad de plegado | KN | 400 | 400 | 630 | 800 | 800 | 800 | 1000 | 1000 |
Longitud de plegado | mm | 2000 | 2500 | 2500 | 2500 | 3200 | 4000 | 2500 | 3200 |
Distancia entre columnas | mm | 1650 | 2000 | 2000 | 1990 | 2600 | 3350 | 1850 | 2550 |
Profundidad de la garganta | mm | 200 | 200 | 250 | 280 | 280 | 280 | 320 | 320 |
Carrera de deslizamiento | mm | 100 | 100 | 100 | 100 | 100 | 100 | 130 | 130 |
Ajuste de la carrera | mm | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
Altura de cierre máxima | mm | 330 | 330 | 340 | 360 | 360 | 360 | 390 | 390 |
SPM | min-1 | ≥ 11 | ≥ 11 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 |
Potencia del motor principal | kW | 4 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Peso neto | kg | 3000 | 3600 | 4600 | 4800 | 6180 | 7720 | 6050 | 7400 |
Dimensiones ( L×A×H ) | mm | 2500×1900 ×2240 | 2950×1920 ×2240 | 3100×1890 ×2200 | 3120×1910 ×2300 | 3820×1925 ×2300 | 4650×1925 ×2300 | 3190×1945 ×2420 | 3790×1945 ×2420 |
Modelo(WC67Y/MB7) | 100T/4000 | 125T/2500 | 125T/3200 | 160T/2500 | 160T/3200 | 160T/4000 | 160/6000 | |
Capacidad de plegado | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
Longitud de plegado | mm | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
Distancia entre columnas | mm | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
Profundidad de la garganta | mm | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
Carrera de deslizamiento | mm | 130 | 130 | 130 | 200 | 200 | 200 | 200 |
Ajuste de la carrera | mm | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
Altura de cierre máxima | mm | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
SPM | min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Potencia del motor principal | kW | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 11 |
Peso neto | kg | 8400 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
Dimensiones ( L×A×H ) | mm | 4590×1945 ×2420 | 3190×1945 ×2420 | 3790×1935 ×2420 | 3300×2225 ×2560 | 4100×2250 ×2560 | 4800×2250 ×2560 | 6400×2250 ×2960 |
Modelo(WC67Y/MB7) | 200T/3200 | 200T/4000 | 200T/6000 | 250T/3200 | 250T/4200 | 250T/5000 | 250T/6000 | |
Capacidad de plegado | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
Longitud de plegado | mm | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
Distancia entre columnas | mm | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
Profundidad de la garganta | mm | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
Carrera de deslizamiento | mm | 130 | 130 | 130 | 200 | 200 | 200 | 200 |
Ajuste de la carrera | mm | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
Altura de cierre máxima | mm | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
SPM | min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Potencia del motor principal | kW | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 11 |
Peso neto | kg | 8400 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
Dimensiones ( L×A×H ) | mm | 4590×1945 ×2420 | 3190×1945 ×2420 | 3790×1935 ×2420 | 3300×2225 ×2560 | 4100×2250 ×2560 | 4800×2250 ×2560 | 6400×2250 ×2960 |
Modelo(WC67Y/MB7) | 300T/4000 | 300T/5000 | 300T/6000 | 400T/4000 | 400T/6000 | 500T/4000 | 500T/6000 | |
Capacidad de plegado | KN | 3000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 |
Longitud de plegado | mm | 4000 | 5000 | 6000 | 4000 | 6000 | 4000 | 6000 |
Distancia entre columnas | mm | 2900 | 3900 | 4900 | 3140 | 5000 | 3050 | 4760 |
Profundidad de la garganta | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Carrera de deslizamiento | mm | 250 | 250 | 250 | 320 | 320 | 320 | 320 |
Ajuste de la carrera | mm | 180 | 180 | 180 | 220 | 220 | 220 | 220 |
Altura de cierre máxima | mm | 535 | 535 | 535 | 600 | 600 | 630 | 630 |
SPM | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 |
Potencia del motor principal | kW | 22 | 22 | 22 | 37 | 37 | 37 | 37 |
Peso neto | kg | 24400 | 27100 | 29100 | 30100 | 41100 | 42000 | 47600 |
Dimensiones ( L×A×H ) | mm | 4400×2250 ×3115 | 5400×2250 ×3115 | 6400×2250 ×3520 | 4800×2625 ×3700 | 6800×2650 ×3900 | 4200×4500 ×4760 | 6200×4500 ×4760 |
Imágenes en detalles
