Solicite un presupuesto
Características
  • Esta plegadora tiene una estructura totalmente soldada, se caracteriza por una alta resistencia y rigidez. Los componentes principales utilizan ANSYS FEM (análisis de elementos finitos) para garantizar la fiabilidad y precisión.
  • Los cilindros principales de ambos lados utilizan un método de control diferente al utilizado en las plegadoras convencionales. Este equipo utiliza un sistema de control de circuito cerrado compuesto por servoválvulas electrohidráulicas importadas de Alemania y una regla de rejilla. El cabezal o bloque deslizante se caracteriza por su precisión de retroalimenación de posicionamiento, para garantizar un funcionamiento estable. El ángulo de plegado y la posición del cabezal o bloque deslizante son registrados para asegurar la uniformidad.

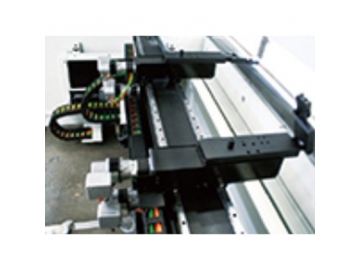

  • Todas las partes funcionales del tope trasero son importadas para así garantizar su precisión. Asimismo, utilizamos un tope trasero multieje para mejorar la precisión de la medición/calibrado según las necesidades de cada cliente.
  • Su sistema hidráulico utiliza un sistema de control integrado importado de Alemania. Se caracteriza por su diseño sencillo que reduce el número de tubos necesarios para garantizar la estabilidad de su funcionamiento.
  • Cuenta con reglas de rejilla de alta precisión que están montadas en ambos lados del marco en forma de C, de este modo se puede evitar que la deformación afecte la precisión del plegado.
  • Su mesa de trabajo es compatible con la compensación de deformación hidráulica, lo que permite compensar eficazmente la estabilidad operativa.
  • Los sistemas de control numérico de las plegadoras electrohidráulicas son importados de marcas tales como ESA (Italia), DEL EM (Países Bajos) o CYBELEC (Suiza). Esto permite que la máquina tenga muchas otras funciones tales como, programación del ángulo de plegado,  corrección automática, ajuste de la presión del plegado, retracción del tope trasero, etc.
Parámetros Técnicos
Fuerza nominal KN 1000 2500
Longitud de la mesa de trabajo mm 3200 3200
Distancia entre columnas mm 2650 2670
Profundidad de garganta mm 340 360
Recorrido del punzón mm 160 250
Ajuste de recorrido mm 40 100
Altura máx. de apertura mm 450 480
Velocidad del punzón Sin carga mm/s 60 60
Carga completa mm/s 8 12
Retorno mm/s 66 66
Motor Principal Modelo   Y132M-4 Y160M-4
Potencia KW 7.5 18.5
Velocidad r/min 1440 1440
Servomotor para tope trasero Modelo   HN160T-M050C3A-6 HN160T-M050C3A-6
Potencia KW 1 1
Velocidad r/min 2200 2200
Bomba de engranajes Modelo   NT2-G16F NT2-G40F
Presión Mpa 25 28
Caudal ml/r 16 40
Dimensiones externas Longitud mm 3200 3200
Ancho mm 1400 1800
Ancho mm 2500 2850
Presión máx. de trabajo Mpa 25 28
Sistema de Control Opcional

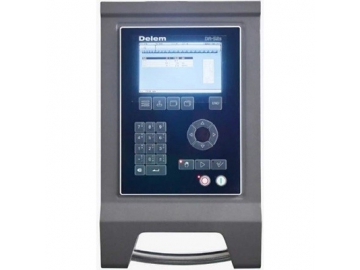

Sistema de Control DA-52S
  • Pantalla LCD a color de 6.4"
  • Máximo control de 4-ejes
  • Programación rápida
  • Navegación "Tecla rápida” (Hot key)
  • Control de bobinado para compensación de la mesa de trabajo
  • Almacen de herramentales/materiales/productos
  • Procesador 266MHz
  • Memoria 64MB
  • 30 troqueles superiores y 30 inferiores
  • Programa de diagnostico

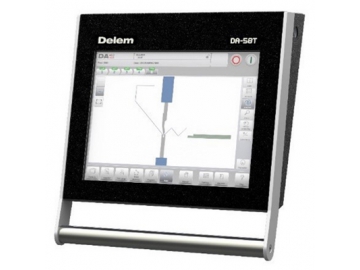

Sistema de Control DA-58T
  • Función de PLC(Controlador Lógico Programable) integrado
  • Modo de programación gráfico táctil 2D
  • Pantalla a color TFT en alta resolución de 15"
  • Sistema de conteo del proceso de plegado
  • Compensación de deformación
  • Servocontrol y convertidor de frecuencia
  • Programa de control del eje-Y
  • Interfaz USB
  • Software de programación fuera de línea perfil-58TL

Sistema de Control DA-66T
  • Modo de programación gráfico táctil en 2D
  • Visualización gráfica 3D
  • Control CNC con Microsoft Windows
  • Interfaz USB externo
  • Sistema operativo multi-tareas
  • Sensor de posicionamiento de ángulo
  • Pantalla a color TFT en alta resolución de 17"
Configuración Estándar

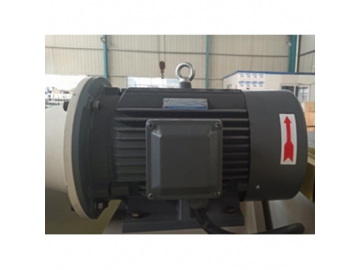

  • Motor principal de la marca Siemens

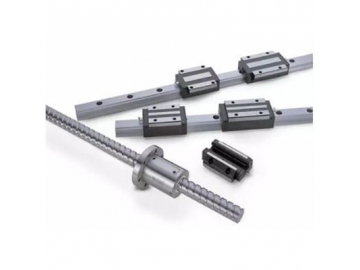

  • Husillo de bolas y guia lineal de HIWIN Taiwan

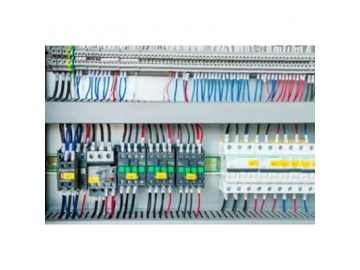

  • Sistema Eléctrico de SCHNEIDER Francia

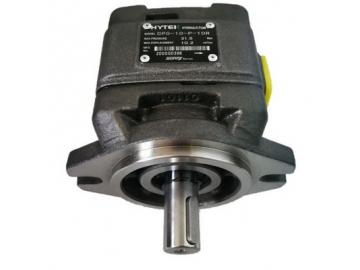

  • Bomba de aceite de Sunny

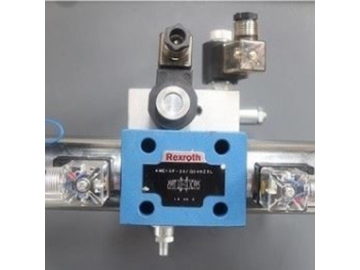

  • Válvula tipo manifold de la marca REXROTH

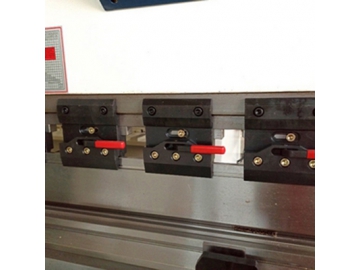

  • Sistema de sujeción
  • Herramienta CNC seccional
  • Soporte frontal

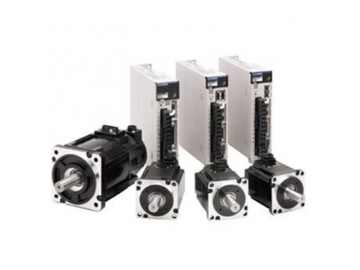

  • Servomotor

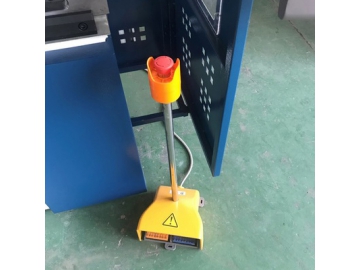

  • Interruptor de pedal

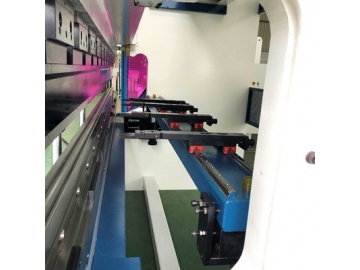

  • Barra trnasversal de tope trasero de guía lineal doble

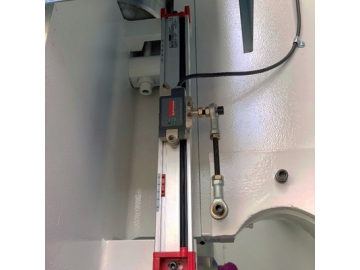

  • Regla de rejilla
  • Compensación mecánica
Configuración Opcional

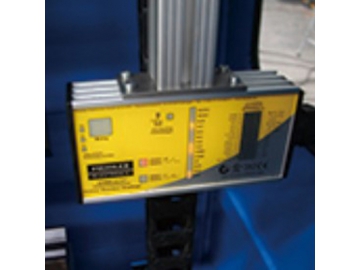

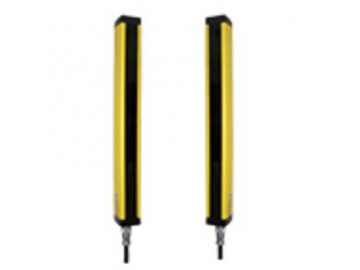

  • Cortina luminosa de seguridad
  • Protección láser
  • Mecanismo de control de tope trasero multi-eje
  • Interruptor de pedal multifuncional
  • Ventilador de enfriamiento
