Plegadora Hidráulica AGL, Plegadora para Chapa Metálicae

Descripción

La capacidad de presión de la plegadora hidráulica AGL es de hasta 135 toneladas puede procesar piezas de 3100 mm de longitud eficientemente y con alta precisión. Asimismo, nos aseguramos de que el diseño y estructura de la plegadora fue hecha adecuadamente para garantizar su estabilidad.

Todos los componentes de la plegadora son de marcas conocidas, tales como Schneider, Mitsubishi, Panasonic, entre otras; con una resolucion de hasta 0.01mm. Se introducen las coordenadas en el panel de operación y calibre posterior para garantizar un proceso sumamente preciso y de respuesta rápida.

Especificaciones de la Máquina

Tipo		03512L	1025L	1030L	12540L	1330L
Capacidad de presión		350KN	1000KN	1000KN	1250KN	1300KN
Longitud de plegado		1200mm	2500mm	3100mm	4000mm	3100mm
Longitud de recorrido		150mm	150mm	150mm	150mm	150mm
Número de tanques de combustible		1	3	3	3	3
Presión máxima		28.66Mpa	33.8Mpa	33.8Mpa	30Mpa	31Mpa
Velocidad	Ascenso	37-47mm/segundo	37-47mm/segundo	37-47mm/segundo	37-47mm/segundo	37-47mm/segundo
	Plegado	7.5-10mm/segundo	7.5-9.2mm/segundo	7.5-9.2mm/segundo	7.5-9.2mm/segundo	7.5-10mm/segundo
	Descenso	47-66mm/segundo	47-66mm/segundo	47-66mm/segundo	47-66mm/segundo	47-66mm/segundo
Potencia del motor		3kw	7.5kw	7.5kw	7.5kw	11kw
Capacidad del tanque de combustible		27L	50L	72L	65L	70L
Peso		2250kg	6000kg	7100kg	8800kg	7400kg
Ancho externo del marco		1200	2500	3000	4000	3000
Ancho interno del marco		1020	2000	2550	3000	2550
Profundidad de garganta		200	405	405	420	405
Distancia entre las mesas de trabajo superior e inferior		300	300	300	300	300
Altura de abertura		420	420	420	420	420
Altura de la mesa de trabajo inferior		988	1058	1080	1081	1082
Altura total		2175	2530	2530	2675	2670
Altura de la placa lateral		1880	2190	2190	2208	2206
Ancho de la máquina		1410	2564	3340	4175	3340
Ancho total		2252	3800	4210	4700	4310
Profundidad total		1130	1555	1567	1607	1607

Detalles del producto

La estructura de la máquina está hecha de acero al carbono de alto rendimiento recubierto con pintura anti corrosión, todo esto hace que la prensa hidráulica tenga una vida útil más extensa y que sea más resistente.
Todos los componentes principales han pasado por un tratamiento para evitar la tensión.
El recorrido de deslizamiento puede ser configurado manualmente una sola vez.
Gracias al sistema de sincronización forzada, se mantiene el paralelismo entre la mesa de trabajo y el control deslizante para así garantizar la precisión del plegado.
El circuito hidráulico es simple y no requiere mantenimiento complejo.
Se utiliza una guía rodante para garantizar que la operación sea flexible y para disminuir el ruido durante la operación.
El calibre posterior accionado por motor servo es controlado por CNC, de esta manera se garantiza que la plegadora tenga una respuesta y posicionamiento rápidos.
El brazo rodante del control CNC ayuda a que la operación de la plegadora sea flexible debido a que este rota libremente en el área de operación.

Características del funcionamiento de la máquina

El cliente puede escoger el idioma de su preferencia en la pantalla táctil LCD a colores de 10pulgadas.
El ajuste de datos se puede hacer vía volante manual o por medio de un teclado.
El sistema de cálculo es esencial para calcular las coordinadas del eje D, eje L, el punto de sujeción y el ángulo de plegado.
El ordenador viene equipado con un sistema de asistencia en línea para ayudar y guiar en la operación, localizar errores y ayudar con un mantenimiento simple de la máquina.
El calibre posterior se caracteriza por su función de retracción programable para procesas piezas de trabajo complejas.
Sonará una alarma y un indicador luminoso cuando el panel está posicionado en el lugar correcto.
El retraso del tiempo de fondo y retraso de sujeción se configuran para que el proceso de plegado se lleve a cabo sin problemas.
Se utiliza una tecnología de plegado lento para así proteger la superficie de la pieza a plegar y también para prevenir accidentes que podrían ocurrir durante el proceso de plegado.

Accesorios

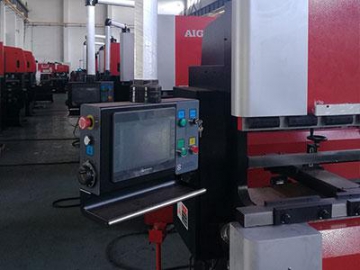

Controlador con brazo rodante

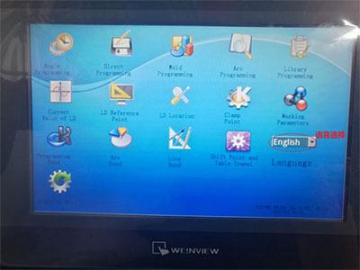

El interfaz operativo multilingue

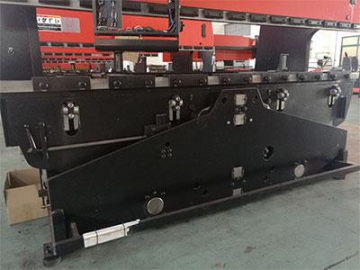

Accionamiento de máquina herramienta

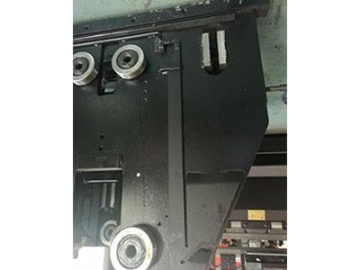

Barra de balance para guía deslizante

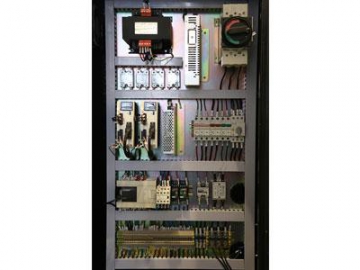

Gabinete Eléctrico

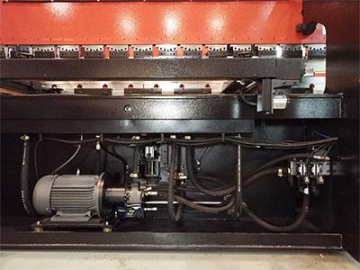

Circuito hidráulico

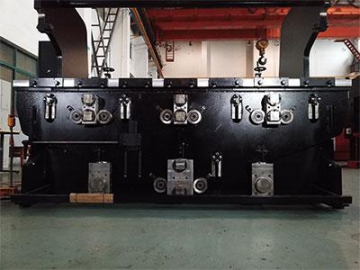

Sistema de fijación hidráulico
Sistema de fijación hidráulico

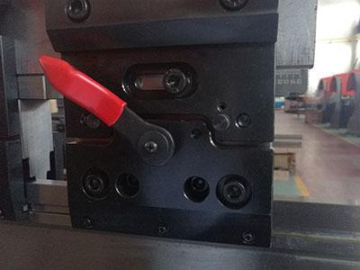

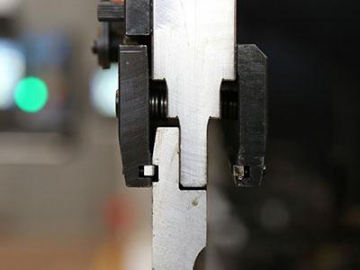

Sujeción rápida
