Tee de reducción roscada para tuberías

Solicite un presupuesto

Nosotros: http://lede-fittings.com.ar/1-4-4-threaded-reducing-tee/index.html

Introducción del producto
Un acople reductor en un sistema de tuberías ranuradas está diseñado para proporcionar una conexión de tubería de restricción al tiempo que reduce (o aumenta) el tamaño de esta. Es una pieza de transición donde se pueden emparejar tubos de diferentes tamaños utilizando una sola T. Luego de ranurar los extremos, se estira sobre éstos una junta elástica a adecuada para ese sistema. Los segmentos acoplados se ubican luego sobre la junta, y se ajustan las tuercas y los pernos, que da como resultado una unión de tubería segura y sin fugas. Una arandela metálica plana dentro del acople previene la telescopía de la tubería más pequeña en la más grande. Los cálculos de flujo de un acople reductor son similares a los de los reductores concéntricos.

Características
Construcción por hierro dúctil
La tee de reducción roscada se realiza conforme a las normas ASTM A536.
Listada por UL, aprobada por FM

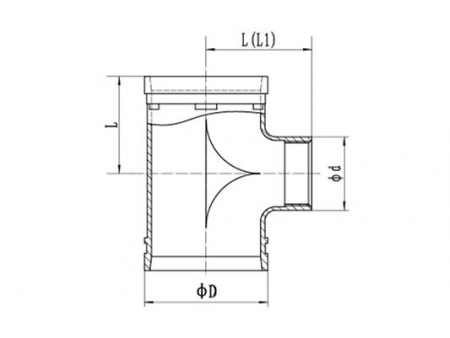

Dibujos con dimensiones

Información técnica

Tee de reducción roscada XGQT03
Tamaño nominal mm/pulgadas	Diámetro externo del tubo mm/pulgada	Dimensiones				Presión de trabajo (psi)
		L(mm)		D	d
		L	L1	mm	mm
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2×11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2×11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2×1	2.875×1.327
65×32	73.0×42.4	76		73	52
211/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21/2x11/2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	56
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3×21/2	3.5×3
100×40	108.0×48.3	90	98*	108	58
4×11/2	4.25×1.9
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4×21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4×11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4×11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4×21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×50	133.0×60.3	105		133	70
5×2	5.25×2.375
125×65	133.0×76.1	105		133	86
5×21/2	5.25×3
125×80	133.0×88.9	105		133	99
5×3	5.25×3.5
125×100	133.0×114.3	105		133	124
5×4	5.25×4.5
125×40	139.7×48.3	105		140	58
5×11/2	5.5×1.9
125×50	139.7×60.3	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5×21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5×11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×76.1	105		141	86
5×21/2	5.563×3
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×40	159.0×48.3	110	120*	159	58
6×11/2	6.25×1.9
150×50	159.0×60.3	110	120*	159	70
6×2	6.25×2.375
150×65	159.0×76.1	110	120*	159	86
6×21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159.0×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6×11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6×21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6×11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6×21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×114.3	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8×21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5

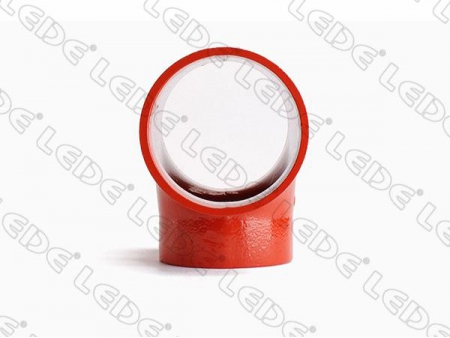

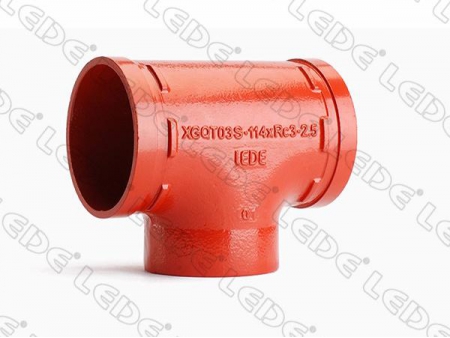

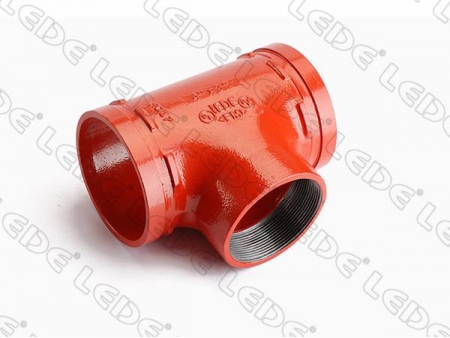

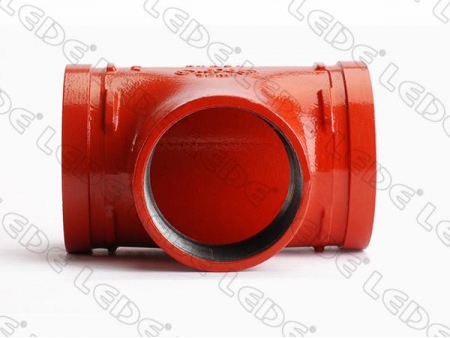

Otras imágenes de la tee de reducción roscada

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de Tee de reducción roscada para tuberías, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de Tee de reducción roscada para tuberías, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto Tee de reducción de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
