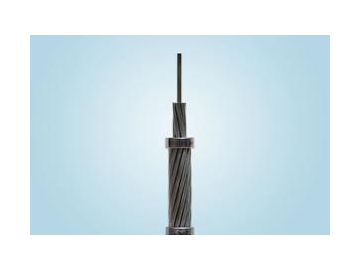

Conductor de aluminio de resistencia media AAAC

Solicite un presupuesto

Nosotros: http://tongdacable.es/1-4-5-aaac.html

Aplicaciones
El conductor de aleación de aluminio 6201 se usa como conductor aéreo desnudo en las líneas de distribución de energía primarias y secundarias. Se fabrica con aleación de aluminio de alta resistencia para lograr una alta relación peso-resistencia, así como un buen límite elástico. La aleación de aluminio 6201-T81 le otorga al cable AAAC una mayor resistencia que el conductor ACSR.

Especificaciones
El conductor desnudo AAAC-6201-T81 iguala o excede las siguientes especificaciones ASTM: B398: cable de aleación de aluminio 6201-T81 para aplicaciones eléctricas. B399: conductores trenzados de disposición concéntrica de aleación de aluminio 6201-T81.

Construcción
Los conductores de aleación de aluminio 6201, 6101 se trenzan en disposición concéntrica, de estructura y apariencia similar a los conductores de aluminio grado 1350. Estos productos han sido creados para suplir las necesidades de conductores económicos para aplicaciones de cableado aéreo con una mayor resistencia que la de los conductores de aluminio de grado 1350, pero sin núcleo de acero. La resistencia DC a 20°C de los conductores 6201, 6101 y los conductores ACSR del mismo diámetro es aproximadamente la misma. Los conductores de transmisión de energía 6201, 6101 son más duros, y en consecuencia, tienen una mayor resistencia a la abrasión que los conductores de aluminio 1350-H19 .

Conductor de aluminio AAAC 6201 AS 1531

Nombre de código	Diámetro del alambre mm	Diámetro total (Aproximado) mm	Área equivalente de aluminio mm2	Área seccional mm2	Masa aproximada kg/km	Resistencia a la rotura calculada mínima kN	Resistencia DC a 20 ℃ Ω/km
Agate	7/1.75	5.25	14.3	16.84	46	4.71	1.972
Amethyst	7/2.25	6.75	23.7	27.83	76	7.78	1.194
Diamond	7/2.50	7.50	29.3	34.36	94	9.64	0.967
Dolomite	7/2.75	8.25	35.4	41.58	114	11.6	0.799
Emerald	7/3.00	9.00	42.2	49.48	136	13.9	0.671
Garnet	7/3.75	11.3	65.8	77.28	211	21.7	0.43
Jade	7/4.50	13.5	94.8	111.3	304	31.2	0.298
Jasper	7/4.75	14.3	106	124.0	340	34.8	0.268
Opal	19/3.25	16.3	134	157.6	433	44.2	0.212
Patronite	19/3.50	17.5	155	182.80	502	51.3	0.183
Pearl	19/3.75	18.8	178	209.8	577	58.8	0.159
Ruby	37/3.00	21.0	221	261.60	720	73.5	0.128
Ruthenium	37/3.25	22.8	260	307.00	845	86.1	0.109
Rutile	19/4.75	23.8	285	336.7	925	94.4	0.09991
Sapphire	37/3.75	26.3	345	408.50	1125	115	0.0819
Spinel	61/3.25	29.3	427	506.10	1396	135	0.0662
Tantalum	61/3.50	31.5	495	586.90	1620	156	0.0572
Topaz	61/3.75	33.8	568	673.40	1858	179	0.0498
Zircon	91/4.50	49.5	1220	1447	3997	384	0.0232
