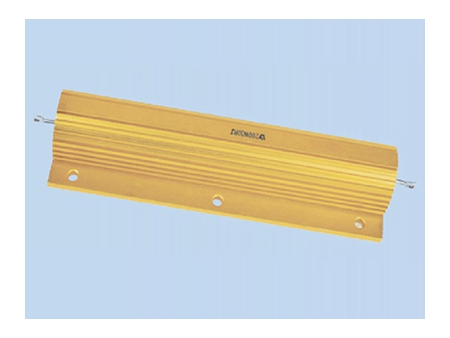

Resistencia de aluminio, serie RX600

Resistencia de aluminio, serie RX600
Solicite un presupuesto

    La resistencia de aluminio serie RX600 está formada por un lado de un resistor de cerámica, y por otro lado envuelto en un alambre aleación de cromo y níquel, o cobre cromo y níquel. El resistor está a su vez protegido por una carcasa de aluminio, unido por una resina especial de silicona. Dicha carcasa protege al resistor de condiciones extremas durante su funcionamiento.

    Dimensions

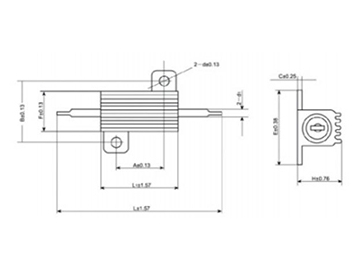

    • 5W、75W (A) Esquema de dimensiones

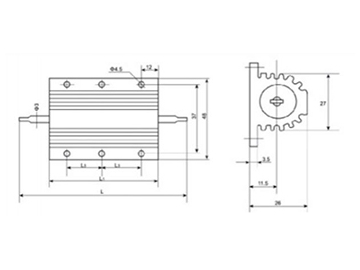

    • 75W(B)、100W、150W、200W dimensiones
    Dimensions Unit: mm
    Modelo Potencia nominal (W) A ±0.13 B±0.13 C±0.25 D±0.13 E±0.38 F±0.39 L±1.57 L1±1.57 L3 H±0.76 D1
    RX605 5 11.3 12.5 1.3 2.4 16.4 8.5 28.6 15.2 8.2 1.2
    RX610 10 14.3 15.9 2.2 2.4 20.3 10.8 35.0 19.0 10.3 2.0
    RX615 25 18.3 19.8 2.2 3.2 27.4 13.5 49.3 27.0 13.9 2.0
    RX620 50 39.7 21.5 2.2 3.2 28.8 15.6 70.6 50.0 15.5 2.0
    RX625 75A 39.7 21.5 2.2 3.2 28.8 15.6 93.0 72.4 15.5 2.0
    RX625 75B 93.5 66.5 17.6
    RX630 100 125.0 98.0 37
    RX635 150 162.0 135.0 55.5
    RX640 200 192.0 165.0 70.5
    RX645 250 227.0 200.0 88
    Parámetros
    Modelo Potencia nominal (W) Fuerza dieléctrica (V) Intervalo de resistencia Tensión máxima
    Inductiva No inductiva
    RX605 3(5) 1000 0.1Ω-3.6kΩ 0.5Ω-1kΩ
    RX610 10(6) 1000 0.1Ω-6.2kΩ 0.5Ω-1.5kΩ
    RX615 25(12.5) 2000 0.1Ω-16kΩ 0.5Ω-10kΩ 550V
    RX620 50(20) 2000 0.1Ω-43kΩ 0.5Ω-20kΩ 1250V
    RX625 75A(30) 2000 0.1Ω-56kΩ 0.1Ω-27kΩ 1900V
    RX625 75B(30) 2000 0.1Ω-56kΩ 0.1Ω-27kΩ 1900V
    RX630 100(40) 2500 0.1Ω-75kΩ 0.1Ω-36kΩ 1900V
    RX635 150(60) 2500 0.1Ω-100kΩ 0.5Ω-47kΩ 1900V
    RX640 200(80) 2500 0.1Ω-150kΩ 1.0Ω-75kΩ 2200V
    RX645 250(100) 2500 0.1Ω-180kΩ 1.5Ω-90kΩ 2200V

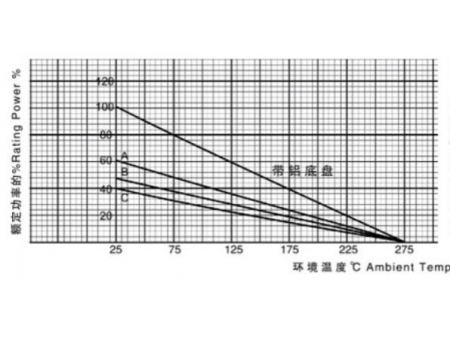

    Curva de deriva

      Requisitos para la curva de deriva en altas temperaturas y su instalación en una placa de frío:
      Las curvas A, B, y C representan las resistencias de aluminio serie RX600.
      La curva A representa los modelos 605 y 610.
      La curva B representa el modelo 615.
      La curva C representa los modelos 620, 625, 635, 640 y 645.

      Tamaño de la placa de frío:
      Modelos 605、610 : 203×203×1 placa de aluminio
      Modelo 615: 231×231×1
      Modelos 520、625、630、635、640 y 645: 305×305×3.2 placa de aluminiolate

      Parámetros de comportamiento
      Parámetros Requisitos
      Soldabilidad Superficie recubierta con soldadura nueva>95%, △R≤± (1%R 0.05Ω)
      Resistencia maxima 5W、10W 2.5kg/25W、5kg △R≤±(1%R 0.05Ω)
      Resistencia al calor desprendido por la soldadura 275℃ △R≤±(1%R 0.05Ω)
      Fuerza dieléctrica ≤10W 1000V, 25W-75W 2000V. 100 W-250 W 2500V △R≤±(1%R 0.05Ω))
      Resistencia del aislante >10000MΩ
      Temperaturas máximas -55℃- 275℃ △R≤±(1%R 0.05Ω)
      Sobrecarga en periodo corto 10x potencia nominal, 5s: △R≤±(2%R 0.05Ω)
      Resistencia a la humedad 40℃ △R≤±(2%R 0.05Ω)
      Ciclo de vida 1000h, 25℃±2℃: △R≤±(5%R 0.05Ω)
      Resistencia a impactos △ R< ± ( 1%R 0.050 )
      Vibración AR< ± ( 1%R 0.050 )
      Coeficiente de temperatura ±200PPM/℃

      Requisitos de encargo: durante el pedido es imperativo que se marquen el número de serie, potencia, resistencia, inductancia, tolerancia del resistor y el código de normativa técnica.

      Ejemplo de pedido
      RX615-25W-100Ω-N-±5%-código de normativa técnica (solo si se requiere)

      Código de tolerancia del resistor: F=±1% G=±2% J=±5% K=±10%
