Servomotor de corriente alterna serie 180

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/1-4-7-180-series-ac-servo-motor.html

Descripción del producto

El servomotor de corriente alterna serie 180 puede funcionar con estabilidad a altas o bajas velocidades. Son aptos para maquinaria de herramientas, equipos médicos, equipos de alta precisión para impresiones, alimentos, elevadores, químicos, industria de la carpintería, etc.

Parámetros técnicos

Modelos de motor	180ST-M17015		180ST-M19015		180ST-M21020		180ST-M27010		180ST-M270150		180ST-M35010		180ST-M35015		180ST-M48015
Potencia nominal kw	2.7		3.0		4.5		2.9		4.3		3.7		5.5		7.5
Tensión nominal de línea V	220	380	220	380	220	380	220	380	220	380	220	380	220	380	220	380
Corriente nominal A	10.5	6.5	12	7.5	16	9.5	12	7.5	16	10	16	10	24	12	32	20
Velocidad rpm	1500		1500		2000		1000		1500		1000		1500		1500
Torque nominalN.m	17.2		19		21.5		27		27		35		35		48
Max torque N.m	43		47		53		67		67		70		70		96
Inercia de rotorKg.m²	3.4		3.8		4.7		6.1		6.1		8.6		8.6		9.5
Peso kg	19.5x10-3		20.5x10-3		22.2x10-3		25.5x10-3		25.5x10-3		30.5x10-3		30.5x10-3		40x10-3
No. De codificador de línea PPR	Clase F
Grado de aislación	2500
IP	IP65
Ambiente de trabajo	Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante)
Enchufe de bobina	Cable de bobinado				U (rojo)			V (amarillo)			W (azul)			PE (amarillo, verde, negro)
	Enchufe No.				1			2			3			4
Enchufe de codificador	Cable de señal	5V	0V	B+	Z-	U+	Z+	U-	A+	V+	W+	V-	A-	B-	W-	PE
	Enchufe	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

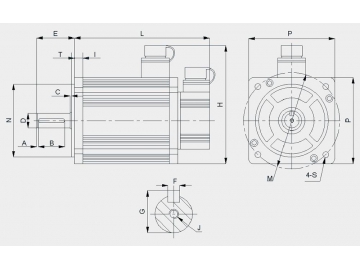

Dimensiones externas para instalación:

Gráfico de dimensiones

Torsión nominal N.m	A	B	C	D	E	F	G	H	I	T	M	N	P	S	L*	L1 *	L2*
17.2	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	226	298	308
19	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	232	304	314
21.5	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	243	315	325
27	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	262	334	344
35	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	292	364	382
48	3	50	2.5	⌀35	65	10	38	228	18	3.2	⌀200	0114.3	180	⌀13.5	346	418	436

Nota:la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético. L2 es el largo del motor eléctrico con freno con imanes permanentes.

Zhouyi es un fabricante y proveedor confiable de servomotores de corriente alterna serie 180 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se compromete a proporcionar los motores eléctricos de CA de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
