Servomotor de corriente alterna serie 150

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/1-4-6-150-series-ac-servo-motor.html

Descripción del producto

La eficiencia del servomotor CA serie 150 es 35% % mayor que el motor eléctrico común. Se utiliza ampliamente para maquinaria de herramientas, equipos de alta precisión para elevadores, industrias de madera, etc.

Parámetros técnicos

Modelos de motor	150ST-M15025			150ST-M15020			150ST-M18020				150ST-M23020			150ST-M27020
Potencia nominalkw	3.8			3.0			3.6				4.7			5.5
Tensión nominal de línea V	220			220			220				220			220
Corriente nominalA	17			14			17				21			24
Velocidad rpm	2500			2000			2000				2000			2000
Torque nominalN.m	15			15			18				23			27
Max torque N.m	30			30			36				46			54
Inercia de rotorKg.m²	3.88x10-3			3.88x10-3			4.6x10-3				5.8x10-3			6.8x10-3
Peso kg	15.2			15.2			17.2				21			23.5
No. De codificador de línea PPR	Clase F
Grado de aislación	2500
IP	IP65
Ambiente de trabajo	Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante)
Enchufe de bobina	Cable de bobinado				U (rojo)			V (amarillo)			W (azul)			PE (amarillo, verde, negro)
	Enchufe No.				1			2			3			4
Enchufe de codificador	Cable de señal	5V	0V	B+	Z-	U+	Z+	U-	A+	V+	W+	V-	A-	B-	W-	PE
	Enchufe	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

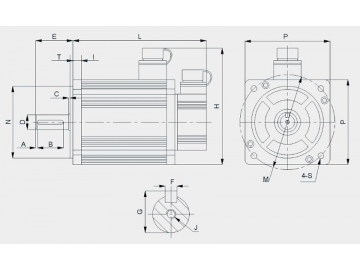

Dimensiones externas para instalación:

Gráfico de dimensiones

Torsión nominal N.m		A	B	C	D	E	F	G	H	I	J	T	M	N	P	S	L*	L1 *
15	2500（rpm)	4	45	0.5	⌀28	58	8	31	198	14	M8	5	⌀165	⌀130	150	⌀11	230	303
15	2000 (rpm)	4	45	0.5	⌀28	58	8	31	198	14	M8	5	⌀165	⌀130	150	⌀11	230	303
18		4	45	0.5	⌀28	58	8	31	198	14	M8	5	⌀165	⌀130	150	⌀11	248	321
23		4	45	0.5	⌀28	58	8	31	198	14	M8	5	⌀165	⌀130	150	⌀11	279	351
27		4	45	0.5	⌀28	58	8	31	198	14	M8	5	⌀165	⌀130	150	⌀11	302	375

Nota:la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético.

Zhouyi es un fabricante y proveedor experimentado de servomotores de CA serie 150 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se compromete a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
