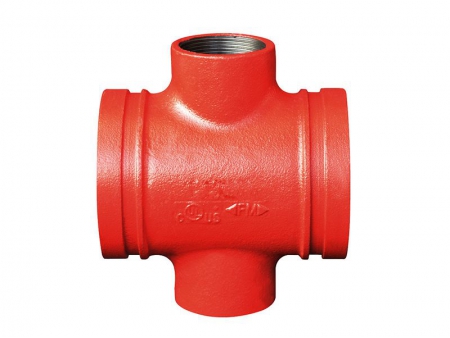

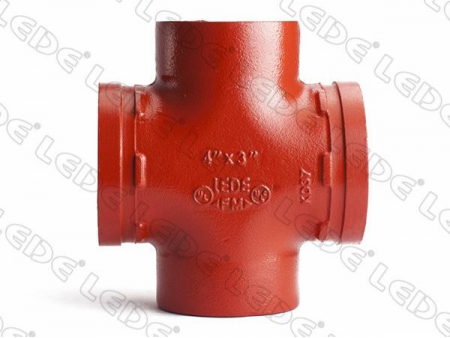

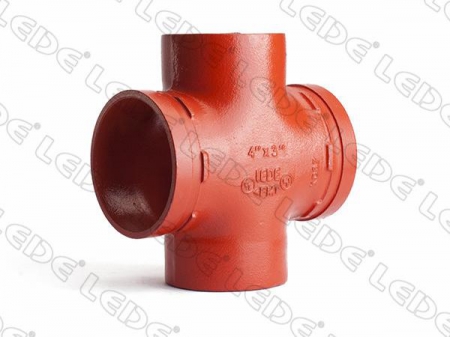

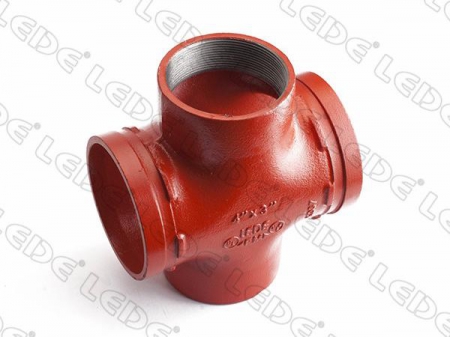

Cruceta de reducción roscada para tubería ranurada

Solicite un presupuesto

Nosotros: http://lede-fittings.com.ar/1-5-3-threaded-reducing-cross/index.html

Características
Listada por UL y aprobada por Factory Mutual para servicio 230 PSI.
Hierro dúctil fundido por las normas ASTM 126 CLASS B.
Dimensiones conforme a las normas ANSI B 16.4 CLASS 125.
Las roscas son NPT según las normas ANSI/ASME B1.20.1.

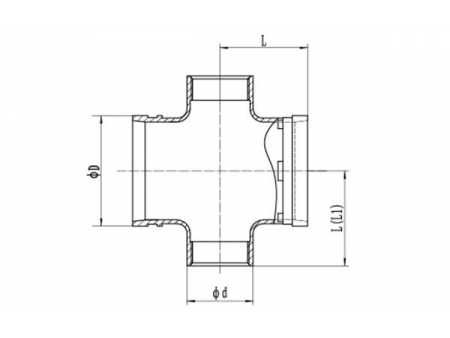

Dibujos con dimensiones

Información técnica

Cruceta de reducción roscada XGQT05
Tamaño nominal mm/in	Diámetro externo del tubo mm/pulgada	Dimensiones				Presión de trabajo ( psi )
		L		D	d
		L	L1	mm	mm
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2x11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2x11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2x1	2.875×1.327
65×32	73.0×42.4	76		73	52
21/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21 / 2 ×1 1 / 2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	58
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3x21/2	3.5×3
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4x21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4x11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4x11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4x21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×40	139.7×48.3	105		140	58
5x11/2	5.5×1.9
125×50	139.7×Rc2	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5x21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5x11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×73	105		141	86
5x21/2	5.563×2.875
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×50	159.0×60.3	110	120*	159	70
6×2	6.250×2.375
150×65	159.0×76.1	110	120*	159	86
6x21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6x11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6x21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6x11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6x21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×Rc4	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8x21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de cruceta de reducción roscada para tubería ranurada, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de cruceta de reducción roscada para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto cruceta de reducción roscada de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
