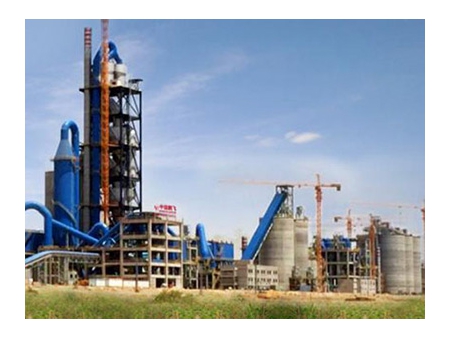

Planta de producción de cemento de 3000 toneladas por vía seca
Solicite un presupuesto
Esquema de producción
- Trituración de caliza
- Nuestra planta de producción de cemento de 3000t/d por vía seca incorpora un triturador de martillos para triturar caliza y utiliza una cinta transportadora para distribuir la caliza triturada al almacén de prehomogenización. En el almacén hay una apiladora en voladizo y un recuperador para apilar y recuperar los materiales de caliza.
- La caliza recuperada se transporta al silo de caliza en la estación de procesamiento de materia prima por lotes mediante una cinta transportadora. Este transportador está diseñado con un detector de metal en el extremo frontal para detectar si hay partes metálicas y con un eliminador de hierro magnético para eliminar cualquier metal en la caliza. Este diseño evita de forma eficaz daños en los molinos de materia prima.
- Nuestra planta de producción de 3000 toneladas de cemento por vía seca necesita cuatro silos en la estación de procesamiento de materia prima por lotes para almacenar relaves de minerales, caliza, sílice y ceniza húmeda respectivamente. Cada silo está diseñado con un alimentador de placa y un alimentador de peso constante. Por eso, los cuatro tipos de materiales salen de los silos en la proporción deseada y luego se transportan mediante la cinta transportadora a un pequeño almacén para distribuirlos a un molino de materia prima.
- Molienda de materia prima
- Nuestra planta de producción de cemento por vía seca incorpora una máquina con rodillos para moler materia prima. La máquina seca los materiales utilizando gas de alta temperatura de la parte trasera del horno, lo que reduce el consumo de energía de forma eficiente.
- La materia molida se seca y clasifica por un separador de polvo tipo V. La materia en polvo se procesará aún más mediante un separador de polvo de alta eficiencia. A continuación, la materia apta se distribuirá al silo de homogenización de mezcla cruda mediante un transportador de deslizamiento de aire y un elevador de cangilones. La materia gruesa no apta y la ceniza húmeda se devolverán al molino de materia prima para un nuevo molido y secado hasta que toda la materia sea apta.
- Tras pasar por el separador en polvo, el precipitador electrostático procesa el gas residual generado durante el proceso de molienda antes de su descarga.
- Molienda de carbón, tratamiento de gas residual y homogenización de mezcla cruda
- Esta planta de producción de cemento por vía seca incluye un molino de carbón instalado en la cola del horno. Parte del gas residual del horno se filtra por un colector de polvo de ciclones para utilizarlo como fuente de calor para un secado del carbón crudo. La otra parte se humedece y se enfría por la torre humidificadora y luego entra en el precipitador electrostático para filtrarse. Por último, el gas residual se expulsa al aire con la ayuda de un ventilador de tiro. Las pulverizaciones de agua que salen de la torre humidificadora se ajustan automáticamente de acuerdo a la salida de la temperatura del aire para evitar cualquier daño en el precipitador electrostático causado por un sobrecalentamiento.
- Tras la homogenización mediante la alternancia de presión de aire intenso, la mezcla cruda en el silo de homogenización Ф18m se descarga en la sala de mezcla mediante la zona anular que rodea el silo. La mezcla cruda se mezcla uniformemente en la sala por el método de agitación de aire. La corriente de aire requerida para mezclar la materia prima se logra mediante sopladores Roots.
- La materia prima mezclada uniformemente se mide y se transporta mediante el transportador de desplazamiento de aire y elevador de cangilones y, por último, se transporta de forma separada a dos sistemas de precalentado con la ayuda de una válvula de distribución de material y válvula de bloqueo de aire.
- Calcinación de clínker
- El sistema de calcinación de clínker de nuestra planta de producción de cemento por vía seca ofrece una capacidad de producción diaria de 3000 toneladas y está compuesta principalmente de un horno de descomposición, un horno rotatorio, un enfriador de rejilla y precalentadores dobles de cinco etapas.
- Tras el precalentado y descomposición, la mezcla cruda entra en el horno rotatorio para comenzar con el proceso de calcinación y luego se enfría en el enfriador de rejilla. El clínker producido incluye tanto conglomerados de tamaño grande como gránulos de tamaño pequeño. Los conglomerados se trituran y luego se mezclan con los gránulos. Por último, el clínker se distribuye mediante elevadores de cangilones en cadena al silo de clínker de cemento para su almacenamiento.
- El aire caliente generado durante los procesos previos se utiliza como aire de alta temperatura secundaria y terciaria para el horno rotatorio y el horno de descomposición. El gas residual se expulsa al aire tras pasar por el precipitador electrostático.
- Con una unidad de descarga de material en la parte inferior, el silo de clínker cargará clínker de cemento y utilizará una cinta transportadora para transferir el material descargado a un almacén de material a granel. El clínker a granel se puede cargar en camiones directamente mediante el orificio de descarga de material a granel en la parte inferior del almacén.
- Pulverización de carbón
- La planta de producción de cemento por vía seca incluye un molino vertical de molienda para la pulverización de carbón. El molino de carbón utiliza gas de alta temperatura de la cola del horno para secar el carbón. Mediante el alimentador de peso en la parte inferior del silo de carbón crudo, el carbón crudo pasa en la proporción deseada al horno de carbón para su secado y molienda.
- El flujo de aire hace que el carbón pulverizado llegue al colector de polvo de tipo bolsa. El polvo de carbón apto se recoge y distribuye mediante un transportador de tornillos al silo de carbón pulverizado que incorpora un sensor de carga. Tras el proceso de medición, el carbón pulverizado se envía al quemador del horno y el horno de descomposición de forma separada para utilizarse como combustible. El precipitador electrostático filtra el gas con contenido en polvo antes de expulsarlo al aire.
- Para garantizar la seguridad, la planta de producción de cemento por vía seca incorpora un detector de CO y una válvula resistente a explosiones para el silo de carbón pulverizado y para el recolector de polvo tipo bolsa. La línea de producción de 3000 toneladas de cemento por vía seca incluye adicionalmente una cabina central de pruebas responsable de la inspección de combustible, productos semiacabados y productos terminados. También ofrecemos la planta compresora de aire para generar aire comprimido necesario durante la producción.
Lista de equipos
No.de serie. | Objetivo / Descripción | Nombre del equipo | Tipo / Especificaciones | Cantidad (set) | Porcentaje de utilización anual % |
1 | Para la trituración de caliza | Tipo: PCF2022 Tamaño máximo del material de alimentación: 1000×1000×1500 mm Capacidad de trituración: 600t/h Tamaño del material de descarga: ≤75 mm (90% o superior) Velocidad del rotor: 300r/min Potencia: 710kW Voltaje: 10KV | 1 | 22.4 | |
2 | Almacén de caliza de forma redonda para la prehomogenización | Apiladora de caliza | Tipo: YDQ.600/23 Método de apilamiento: estilo espiga Capacidad: 600 t/h Ancho de la cinta: 1000 mm | 1 | 22.4 |
Recolector de caliza | Tipo: YDQ.Q500/80 Capacidad: 4000t/h Diámetro de la pista: Æ80.0m | 1 | 33.67 | ||
3 | Material complementario para la prehomogenización | Apiladora de material complementario | Tipo: CBD250/13.5 Tamaño del material de alimentación: ≤40mm (85%) Capacidad: 160t/h Diámetro de la pista: 4m Unidad-peso del material: 1.1t/m3 | 1 | 24 |
Recuperador de material complementario | Tipo: CGQ150/19.5 Tamaño del material de alimentación: ≤40mm (85%) Capacidad: 100t/h Diámetro de la pista: 4m Unidad-peso del material: 1.1t/m3 | 1 | 38.2 | ||
4 | Molienda de la materia prima y tratamiento de gas residual | Tipo: PFRM36.4 Capacidad de producción: 250t/h (tras la abrasión) Contenido de humedad del material de alimentación: <6% Contenido de humedad del material de salida: <0.5% Tamaño de las partículas de material de alimentación : <75mm Tamaño de las partículas de material de salida: 80μm Residuos de la criba: 12% Potencia: 2500KW | 1 | 67.6 | |
Ventilador de tiro para el molino de materia prima | Flujo de aire: 495000m3/h Presión de aire: 11000Pa Potencia: 2100KW | 1 | 67.6 | ||
Ventilador de tiro para el precalentador | Flujo de aire: 580000m3/h Presión de aire: 7500Pa Potencia: 1800KW | 1 | 85 | ||
Colector de polvo tipo bolsa | Tipo: LCM (G) 580-2×7 Área de filtrado: 10500m2 Flujo de aire: 600000m3/h Temperatura de los gases de combustión: 260~150oC Contenido de entrada de polvo: £100g/m3 Contenido de salida de polvo: £50mg/Nm3 | 1 | 85 | ||
Extractor en la cola del horno | Tipo: YRKK500-8 Flujo de aire: 620000m3/h Presión total: 3500Pa Temperatura normal de trabajo: 150℃ Temperatura de trabajo máx.: 250℃ Velocidad de rotación: 740r/min Potencia: 1000kW Grado de protección: IP44 Voltaje: 10000V | 1 | |||
5 | Sistema de calcinación | Precalentador y horno de descomposición | Precalentador de cinco etapas con un horno de descomposición online Ciclón 1—2×Æ5.20m Ciclón 2—1×Æ7.00m Ciclón 3—1×Æ7.00m Ciclón 4—1×Æ7.30m C5—1×Æ7.30m Horno de descomposición: 5.6×Æ35m | 1 | 85 |
Æ4.3×64m Capacidad: 3000-3500t/d Inclinación: 3.5% Velocidad: 0.399~3.99r/min Potencia instalada: 315kW | 1 | 85 | |||
Enfriador de rejilla tipo control de flujo | Área de enfriamiento: 80.46m2 Temperatura del material de alimentación: 1400℃ Temperatura de material de descarga: 65℃ temperatura ambiente Capacidad: 3200t/d | 1 | 85 | ||
Precipitador electrostático (cabeza del horno) | Flujo de aire: 390000m3/h Temperatura del gas de combustión: 250℃ Contenido de entrada de polvo: £30g/m3 Contenido de salida de polvo: £50mg/Nm3 | 1 | 85 | ||
Extractor (cabeza del horno) | Tipo: Y4-73No.23D Flujo de aire: 400000m3/h Presión total: 1600Pa Potencia: 280kW | 1 | 85 | ||
6 | Trituración de pizarra de piedra arenisca | Triturador de piedra arenisca | Categoría: Trituradora con rodillos dentados Capacidad: 160 t/h Tamaño de material de alimentación: £800mm Tamaño de material de salida: £25mm Potencia: 130 90KW | 1 | 24 |
7 | Trituración de mezcla de yeso | Trituradora de martillos | Tipo: PCF1609 Capacidad: 80 t/h Tamaño del material de alimentación: £800 mm Tamaño del material de salida: £25 mm | 1 | 16.3 |
8 | Molienda de cemento | Tamaño: 4.2×Æ13m Capacidad de producción: 100~110t/h Potencia: 3550 KW Finura del cemento: 320~350m2/kg | 2 | 58.8 | |
9 | Empaquetado de cemento | Tipo: Máquina rotatoria de empaquetado con 8 orificios de relleno Capacidad: 90t/h | 2 | 26.1 |
