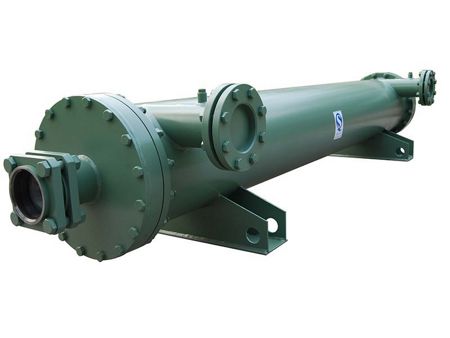

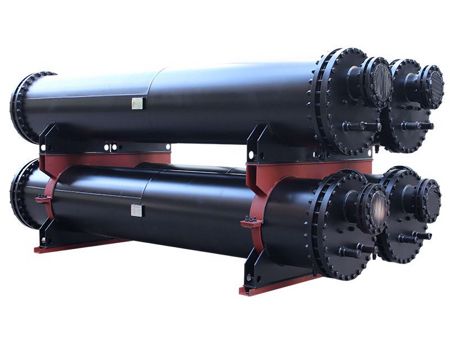

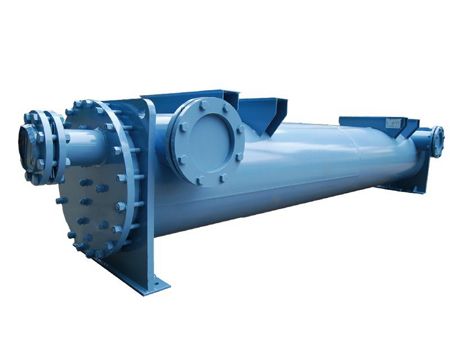

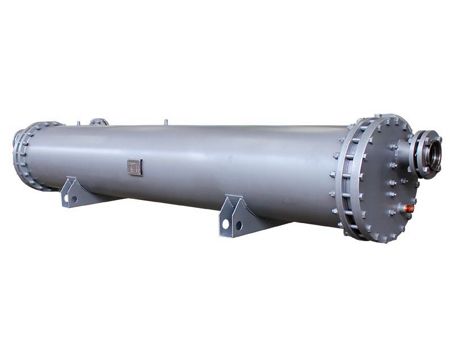

Evaporador de Expansión Seca, de Carcasa y Tubo

Evaporador de Expansión Seca, de Carcasa y Tubo
Evaporador de Expansión Seca, de Carcasa y Tubo
Evaporador de Expansión Seca, de Carcasa y Tubo
Evaporador de Expansión Seca, de Carcasa y Tubo
Evaporador de Expansión Seca, de Carcasa y Tubo
Evaporador de Expansión Seca, de Carcasa y Tubo
Solicite un presupuesto

Con nuestro evaporador de expansión seca, usted podrá experimentar el rendimiento máximo en la evaporación del refrigerante y la refracción del canal de agua gracias a su innovador diseño. Obtendrá resultados y mayor eficiencia en su sistema de refrigeración.Elija nuestro evaporador de expansión seca de carcasa y tubo optimizado, tiene características superiores que garantizan un rendimiento óptimo. Este evaporador ha sido diseñado para ofrecer un alto rendimiento gracias a sus mejoras en el tubo roscado interno y la incorporación de una placa deflectora en espiral, que crea un flujo canalizado dentro del canal de agua. Gracias a estas mejoras, el evaporador es más compacto y proporciona una transferencia de calor más eficiente, volviéndose compatible con cualquier tipo de compresor.
En este sistema, el refrigerante circula a través del tubo de intercambio de calor de expansión en seco, mientras que el agua fría circula por el exterior del tubo. A pesar que la eficacia del intercambiador no es muy alta, su coeficiente de intercambio de calor es casi el doble que el del intercambiador de tubos estándar. A pesar de esto, su uso y control son muy sencillos y requiere una capacidad de refrigeración solo de 1/2 a 1/3 en comparación con la unidad inundada más común.
El evaporador de expansión seca ofrece un método confiable y eficaz para cumplir los requerimientos de aire acondicionado en cualquier espacio. Este sistema permite que el refrigerante líquido se convierta rápidamente en vapor y luego se congele en agua refrigerada. Esta agua fría alimenta el sistema de aire acondicionado, asegurando un control óptimo de la temperatura y el confort en el ambiente.
Nuestra línea de productos ofrece una gran variedad de opciones y capacidades, que van desde 12096 kcal/h hasta 1587600 kcal/h. Todas estas opciones pueden personalizarse para adaptarse a sus necesidades específicas.

Solicite una cotización
Características
  • Un ambiente de vacío es calentado y secado a altas temperaturas en el tubo de refrigerante del evaporador seco, eliminando todos los contaminantes y la humedad.
  • El tubo de cobre del evaporador de expansión en seco es muy resistente a la corrosión y muy resistente.
  • Después de que la tubería es sometido a una gran presión hidráulica o mecánica, las aletas del evaporador de expansión en seco se mantienen pegadas al tubo de cobre, creando un sellado hermético y permitiendo un intercambio de calor eficaz.
  • Fabricada con acero de la mejor calidad y muy resistente a la corrosión, la placa final del marco externo del evaporador seco destaca por su resistencia y su fácil montaje.
  • Para cumplir con las necesidades de caudal de diseño, se ha implementado un sistema de circuito simple o doble. El circuito interno del evaporador de expansión seca es muy eficiente, con una resistencia mínima al agua y una excelente capacidad de intercambio de calor.
  • No necesita de un dispositivo de retorno de aceite, el aceite lubricante puede devolverse al compresor.
  • El evaporador de expansión seca utiliza sólo un tercio de la cantidad normal de refrigerante, sin embargo, su capacidad de refrigeración es igual que la de un evaporador inundado.
Especificaciones
Evaporador de expansión seca, de carcasa y tubo tipo estándar

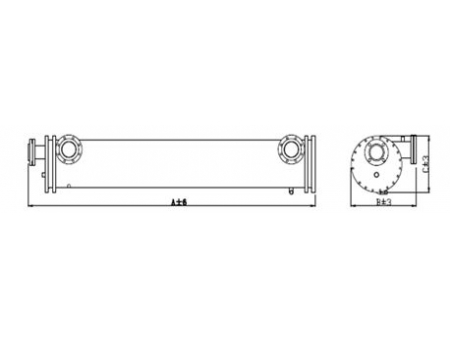

Modelo Capacidad nominal de intercambio de calor kW Entrada/salida de agua (pulg.) Entrada de refrigerante (pulg.) Salida de refrigerante (pulg.) Largo A mm Ancho B mm Alto C mm Peso kg
R22 R134A R407C
USH005A 18 14 16 1" 5/8〞 7/8〞 835 310 235 58
USH008A 28 23 25 1-1/2〞 7/8〞 1-3/8〞 986 310 235 62
USH010A 35 28 32 2" 7/8" 1-3/8" 986 310 235 76
USH015A 49 39 44 2" 1-1/8" 1-5/8" 1286 310 235 105
USH020A 70 56 63 2" 1-3/8" 2-1/8" 1584 310 235 121
USH025A 88 70 79 2" 1-3/8" 2-1/8" 1834 310 235 136
USH030A 106 84 95 2-1/2" 1-3/8" 2-1/8" 1934 390 280 145
USH035A 123 98 111 2-1/2" 1-3/8" 2-1/8" 1934 390 280 154
USH040A 141 113 127 2-1/2" 1-3/8" 2-5/8" 1934 390 280 164
USH045A 158 127 142 2-1/2" 1-3/8" 2-5/8" 1934 390 280 175
UCH020A 70 56 63 2" 1-3/8" 2-1/8" 1934 390 280 151
UCH025A 88 70 79 2" 1-3/8" 2-1/8" 1934 390 280 157
UCH030A 106 84 95 2-1/2" 1-3/8" 2-1/8" 1934 390 280 163
UCH035A 123 98 111 2-1/2" 1-3/8" 2-1/8" 1934 390 280 169
UCH040A 141 113 127 2-1/2" 1-3/8" 2-5/8" 1934 420 340 226
UCH045A 158 127 142 2-1/2" 1-3/8" 2-5/8" 1934 420 340 232
UCH050A 176 141 158 2-1/2" 1-3/8" 2-1/8" 1934 420 340 238
UCH055A 193 155 174 2-1/2" 1-3/8" 2-1/8" 1934 420 340 244
USH050A 176 141 158 2-1/2" 1-3/8" 3" 2253 420 340 299
USH055A 193 155 174 2-1/2" 1-3/8" 3" 2253 420 340 311
USH060A 211 169 190 2-1/2" 1-3/8" 3" 2253 420 340 323
USH065A 229 183 206 3" 1-3/8" 3" 2653 420 340 328
USH070A 246 197 222 3" 1-3/8" 3" 2653 420 340 342
USH075A 264 211 237 3" 1-3/8" 3" 2653 420 340 354
USH080A 281 225 253 3" 1-3/8" 3" 2653 420 340 366
USH085A 299 239 269 3" 1-3/8" 3" 2653 420 340 370
UCH060A 211 169 190 2-1/2" 1-3/8" 3" 2653 420 340 300
UCH065A 229 183 206 3" 1-3/8" 3" 2653 420 340 312

Notas:

  • Parámetros nominales de intercambio térmico: temperatura de evaporación Te=2 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
  • Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=3 ℃, temperatura del agua de entrada Ti=15 ℃, temperatura del agua de salida To=8 ℃, temperatura de sobrecalentamiento 5 ℃.
  • Intercambio de calor Q (fuente de agua) = 1,05Q (nominal).
  • Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
  • Pérdida de presión del agua < 100 KPa.
Opcional
  • Tubo de cobre estándar

    Perfecto para agua doméstica, agua no tóxica y neutra, y soluciones de alcohol neutro.

  • Tubo de níquel cobre

    Conocido como níquel cuproníquel, el tubo de níquel-cobre es ideal para usarlo con agua de mar, agua de río, solución de cloruro cálcico, solución de etilenglicol y otras soluciones con pH casi neutro sin contaminación por sulfuros.

  • Tubo de aluminio y latón

    También se le conoce como latón naval, el tubo de latón de aluminio puede utilizarse con agua de río, soluciones de cloruro cálcico, soluciones de etilenglicol y en agua de mar sin contaminación por sulfuros.

  • Tubo de acero inoxidable 304/316L

    Adecuado para entornos corrosivos que tengan contenido de sales, ácidos inorgánicos, ácidos orgánicos, álcalis u otras sustancias nocivas. No puede utilizarse en soluciones con compuestos clorados.

  • Tubo de titanio

    El tubo de titanio tiene una resistencia a la corrosión sin comparación en soluciones salinas ácidas, alcalinas y neutras; supera con creces la resistencia a la corrosión del acero inoxidable, así como de otros metales no férreos.
