Vibrador de Hormigón, con Motor Interno

Vibrador de Hormigón, con Motor Interno
Vibrador de Hormigón, con Motor Interno
Solicite un presupuesto
Aplicaciones

El vibrador de hormigón (también llamado vibrador de concreto) con motor interno es un equipamiento de gama alta para el vibrado de hormigón utilizado en la compactación de concreto. Se caracteriza por su alta frecuencia, excelente eficiencia y bajo emisión de ruido durante su funcionamiento. Su motor de accionamiento es de 42V, por eso debe ser conectado a un Variador de frecuencia. Este vibrador de hormigón/concreto se resalta por su alto nivel de seguridad.

Este modelo de vibradores de hormigón con motor interno es ampliamente recomendado para utilizarse en países que tienen estrictos requerimientos ambientales y de seguridad laboral, por ejemplo países en Europa y el Sudeste Asiático.

Principios de Diseños

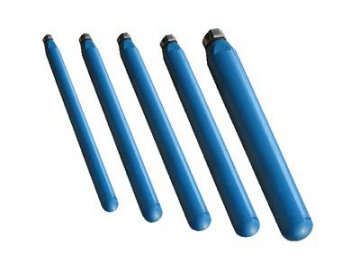

Cabezal o cabezote (aguja vibrante) del vibrador de hormigón con motor interno

Como su propio nombre lo dice, este modelo de vibrador de hormigón/concreto viene con un motor incorporado ubicado dentro del cabezal. De esta manera el motor tiene la capacidad de accionar el eje eccéntrico directamente para producir la vibración. Durante este proceso no hay pérdida de par por eso la eficiencia de vibración es mucho mayor y el ruído emitido durante la operación es menor.

Modelos Opcionales
Cabezal con Manguera con Eje Rígido Variador de frecuencia trifásico de 150Hz
Variador de frecuencia trifásico de 150Hz, Serie ZJB Aguja Vibrante, Serie ZDN (Manguera con Eje Rígido)
Modelo Capacidad (kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB150/165/4 16.5 3/50/380/24 3/150/48/230 ZDN125 4 125 9000 3.4 20
ZJB150/85/2 8.5 3/50/380/11.6 3/150/48/102 ZDN125 2 125 9000 3.4 20
ZJB150/60/2 6 3/50/380/9.2 3/150/48/72 ZDN100 2 100 9000 3.2 13
ZJB150/60/1 6 3/50/380/9.2 3/150/48/72 ZDN125 1 125 9000 3.4 20
Variador de Frecuencia Trifásico de 200Hz Aguja Vibrante con Manguera con Eje Rígido
Modelo Capacidad(kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB200/185/10 18.5 3/50/380/24 3/200/48/252 ZDN85 10 85 12000 1.6 6.6
ZJB200/85/5 8.5 3/50/380/16 3/200/48/115 ZDN85 5 85 12000 1.6 6.6
ZJB200/45/2 4.5 3/50/380/8.3 3/200/48/54 ZDN85 2 85 12000 1.6 6.6
ZJB200/30/1 3 3/50/380/5.1 3/200/48/36 ZDN85 1 85 12000 1.6 6.6
Variador de frecuencia trifásico de 200Hz Aguja Vibrante con Manguera con Eje Flexible
Variador de frecuencia trifásico de 200Hz, Series ZJB Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo Capacidad(kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB200/45/4 4.5 3/50/380/8.3 3/200/48/54 ZDN60 4 60 12000 2.2 4.5
ZJB200/45/3 4.5 3/50/380/8.3 3/200/48/54 ZDN70 3 70 12000 1.6 5.8
ZJB200/30/3 3 3/50/380/5.1 3/200/48/36 ZDN60 3 60 12000 2.2 4.5
ZJB200/30/2 3 3/50/380/5.1 3/200/48/36 ZDN70 2 70 12000 1.6 5.8
ZJB200/18/3 1.8 3/50/380/3.4 3/200/48/23 ZDN35 3 35 12000 1.8 1
ZJB200/18/2 1.8 3/50/380/3.4 3/200/48/23 ZDN60 2 60 12000 2.2 4.5
ZJB200/18/1 1.8 3/50/380/3.4 3/200/48/23 ZDN70 1 70 12000 1.6 5.8
ZJB200/12/2 1.2 3/50/380/2.2 3/200/48/15 ZDN35 2 35 12000 1.8 1
ZJB200/12/1 1.2 3/50/380/2.2 3/200/48/15 ZDN60 1 60 12000 2.2 4.5
Variador de frecuencia monofásico de 200Hz  Cabezal con Manguera con Eje Flexible
Variador de frecuencia monofásico de 200Hz, Series ZJB Aguja Vibrante, Serie ZDN (Manguera con eje flexible)
Modelo Capacidad(kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB200/25/2-D 2.5 1/50/220/5.7 3/200/48/25 ZDN35 2 35 12000 1.8 1
ZJB200/25/1-D 2.5 1/50/220/5.7 3/200/48/25 ZDN60 1 60 12000 2.2 4.5
ZJB200/11/1-D 1.1 1/50/220/2.8 3/200/48/11 ZDN35 1 35 12000 1.8 1
Variador de Frecuencia para Motores Diesel  Cabezal con Manguera con Eje Flexible
Modelo Capacidad(kVA) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB200/25/2-C 2.5 3/200/48/30 ZDN50 2 50 12000 2 3.5
ZJB200/25/1-C 2.5 3/200/48/30 ZDN70 1 70 12000 1.6 5.8
Cabezal con Manguera con Eje Flexible  Variador de Frecuencia para Motores de Gasolina
Variador de Frecuencia para Motores de Gasolina, Serie ZJB Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo Capacidad(kVA) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZJB200/25/2-Q 2.5 3/200/48/30 ZDN50 2 50 12000 2 3.5
ZJB200/25/1-Q 2.5 3/200/48/30 ZDN70 1 70 12000 1.6 5.8
Variador de Frecuencia Electrónico  Cabezal con Manguera con Eje Flexible
Variador de Frecuencia Electrónico, Series ZEB Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo Capacidad (kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Modelo del cabezal/aguja vibrante Cantidad de cabezales Diámetro del cabezal/aguja vibrante (mm) Frecuencia de vibración (vpm) Amplitud (mm) Fuerza centrífuga (kN)
ZEB200/165/10 16.5 3/50/380/14 3/200/48/136 ZDN50 10 50 12000 2 3.5
ZEB200/165/6 16.5 3/50/380/14 3/200/48/136 ZDN65 6 65 12000 2.4 5.5
ZEB200/68/4 6.8 3/50/380/6.0 3/200/48/80 ZDN65 4 65 12000 2.4 5.5
ZEB200/56/3 5.6 3/50/380/5.5 3/200/48/65 ZDN65 3 65 12000 2.4 5.5
ZEB200/30/2 3 3/50/380/4.5 3/200/48/36 ZDN50 2 50 12000 2 3.5
Componentes del Vibrador de Hormigón con motor interno
