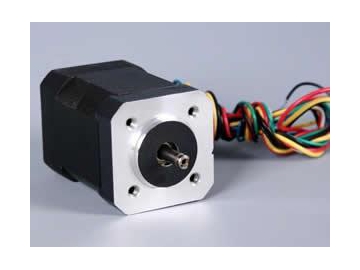

Motor sin escobillas con driver interno y un tamaño de 42mm
Este motor sin escobillas con driver interno y un tamaño de 42mm se caracteriza por un tamaño pequeño y una gran capacidad. Tiene un control de funcionamiento hacia delante y hacia atrás, una salida de señal de velocidad, control de la velocidad y otras funciones.
Uso
Industria automovilística: filtro de aire para automóviles
Industria de equipos automatizados: puertas automáticas
Industria de electrodomésticos para el hogar: secador de pelo, máquina para hacer leche
Industria de instrumentos científicos: detector de gas de minas, detector de sustancias en el ambiente
Industria médica: analizador bioquímico, analizador de hematología, centrifugadora
Otros: industria de corrección óptica, etc.
Modo de conexión de los cables | Triangular |
Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
Cigüeñal | 0.025mm |
Juego radial | 0.02mm a 450g |
Juego axial | 0.08mm a 450g |
Máxima fuerza radial | 10N a 10mm desde la brida |
Máxima fuerza axial | 10N |
Clase de aislamiento | Clase B |
Rigidez dieléctrica | 500V DC para un minuto |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
Modelo | FL42BLS01-IE | FL42BLS02-IE | FL42BLS03-IE | FL42BLS04-IE |
Número de polos | 8 | |||
Número de fases | 3 | |||
Voltaje nominal V DC | 24 | |||
Velocidad nominal RPM | 4000 | |||
Torsión nominal N·m | 0.0625 | 0.125 | 0.185 | 0.25 |
Potencia nominal W | 26 | 52.5 | 77.5 | 105 |
Torsión máxima N·m | 0.19 | 0.38 | 0.56 | 0.75 |
Corriente máxima A | 5.4 | 10.6 | 15.5 | 20 |
Resistencia Ω | 1.8 | 0.8 | 0.8 | 0.54 |
Inductancia mH | 2.6 | 1.2 | 0.8 | 0.54 |
Torsión constante | 0.035 | 0.0355 | 0.036 | 0.0376 |
Constante de velocidad del motor V/KRPM | 2.45 | 2.71 | 2.74 | 2.62 |
Inercia del rotor g·cm2 | 24 | 48 | 72 | 96 |
Longitud del cuerpo mm | 76 | 96 | 116 | 135 |
Peso Kg | 0.45 | 0.60 | 0.75 | 0.95 |
