Válvula de Mariposa de accionamiento eléctrico
La válvula de mariposa de accionamiento eléctrico es un dispositivo de regulación que emplea energía para facilitar la apertura y cierre de la válvula de mariposa. Este proceso impulsa a que el disco de la válvula realice un movimiento rotativo de 0 a 90 grados mediante una señal de potencia.
Al ser una válvula industrial automatizada, la válvula de mariposa de accionamiento eléctrico es muy utilizada en sistemas de transporte de agua en la industria alimentaria, sistemas de tuberías en la industria de iluminación, sistemas de transmisión de petróleo, sistemas de tuberías resistentes a la corrosión en la industria química, sistemas de tratamiento de aguas en la industria papelera, y sistemas de control de fluidos para la automatización de procesos industriales, abarcando sectores como el energético y el de tratamiento de aguas.

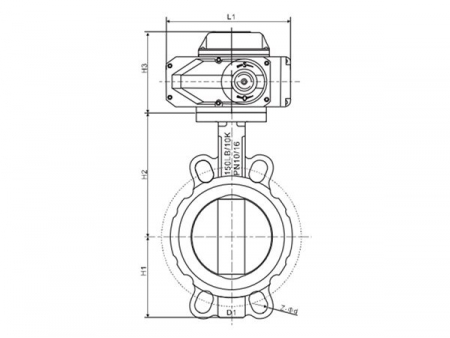

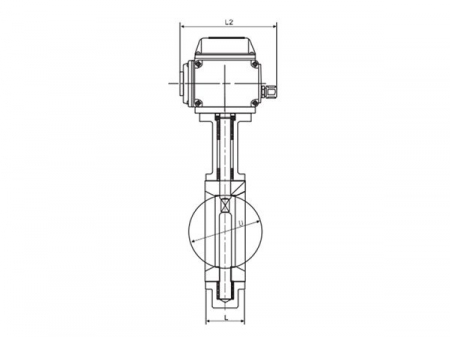

DN (mm) | L | L1 | L2 | D | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||
D1 | Z-Ød | D1 | Z- Ød | D1 | Z- Ød | D1 | Z- Ød | Nº de brida | ||||||||
50 | 42 | 164 | 136 | 52.9 | 125 | 4-19 | 125 | 4-23 | 120.6 | 4-19 | 120 | 4-19 | F05 | 73 | 125 | 180 |
65 | 44.7 | 164 | 136 | 64.5 | 145 | 4-19 | 145 | 4-23 | 139.7 | 4-19 | 140 | 4-19 | F05 | 82 | 136 | 180 |
80 | 45.2 | 164 | 136 | 78.8 | 160 | 8-19 | 160 | 8-20 | 152.4 | 4-19 | 150 | 8-19 | F05 | 91 | 142 | 180 |
100 | 52.1 | 210 | 156 | 104 | 180 | 8-19 | 180 | 4-23 | 190.5 | 8-19 | 175 | 8-19 | F07 | 104 | 163 | 190 |
125 | 54.4 | 210 | 156 | 123.3 | 210 | 8-19 | 210 | 4-23 | 215.9 | 8-22 | 210 | 8-23 | F07 | 127 | 176 | 190 |
150 | 55.8 | 210 | 156 | 155.6 | 240 | 8-23 | 240 | 4-25 | 241.3 | 8-22 | 240 | 8-23 | F07 | 138 | 197 | 190 |
200 | 60.6 | 256 | 179 | 202.5 | 295 | 8-23 | 295 | 4-25 | 298.5 | 8-22 | 290 | 12-23 | F10 | 170 | 230 | 210 |
250 | 65.6 | 256 | 179 | 250.5 | 350 | 12-23 | 355 | 4-28 | 362 | 12-25 | 355 | 12-25 | F10 | 204 | 261 | 210 |
300 | 77 | 256 | 179 | 301.6 | 400 | 12-23 | 410 | 4-28 | 432 | 12-25 | 400 | 16-25 | F10/12 | 241 | 294 | 210 |
350 | 76.5 | 256 | 179 | 333.3 | 460 | 16-23 | 470 | 4-30 | 476 | 12-29 | 445 | 16-25 | F10/12 | 263 | 335 | 210 |
400 | 86.5 | 280 | 179 | 389.6 | 515 | 16-28 | 525 | 4-30 | 540 | 16-29 | 510 | 16-27 | F14/16 | 309 | 400 | 290 |
450 | 105.6 | 280 | 179 | 440.5 | 565 | 20-28 | 585 | 4-30 | 578 | 16-32 | 565 | 20-27 | F14/16 | 328 | 420 | 290 |
500 | 132 | 280 | 179 | 491.6 | 620 | 20-28 | 650 | 4-33 | 635 | 20-32 | 620 | 20-27 | F14/16 | 361 | 480 | 290 |
600 | 152 | 280 | 179 | 592.5 | 725 | 20-31 | 770 | 4-36 | 749.5 | 20-35 | 730 | 24-32 | F16 | 459 | 560 | 290 |
700 | 163 | 695 | 840 | 24-31 | 840 | 24-36 | 864 | 28-35 | 840 | 24-33 | F25 | 520 | 624 | |||
800 | 188 | 794.7 | 950 | 24-34 | 950 | 24-39 | 978 | 28-41 | 950 | 28-33 | F25 | 590 | 680 | |||
900 | 203 | 864.7 | 1050 | 28-34 | 1050 | 28-39 | 1086 | 32-41 | 1050 | 28-33 | F25 | 656 | 720 | |||
1000 | 216 | 965 | 1160 | 28-37 | 1170 | 28-42 | 1200 | 36-41 | 1160 | 28-39 | F25 | 720 | 800 | |||
1200 | 276 | 1158 | 1380 | 32-40 | 1390 | 28-49 | 1422 | 44-41 | 1380 | 32-39 | F30 | 844 | 941 |
Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor
