Cinta Transportadora, con Cables de Acero; Banda Transportadora de Cables de Acero; Transportadores Industriales; Cinta Transportadora con Refuerzo de Acero
Las cintas transportadoras con cables de acero son utilizadas en diversas aplicaciones, especialmente en la industria minera, metlurgica, del carbón, eléctrica, química, en puertos, etc.

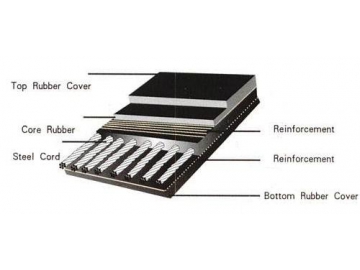

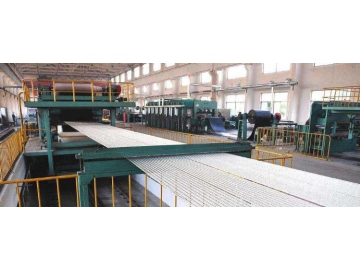

Su carcasa consiste de cables de acero galvanizados, organizados de izquierda a derecha de manera uniforme y su núcleo de caucho tiene excelentes propiedades de adhesión. Las cubiertas de caucho inferior y superior cubren la carcasa para formar la banda transportadora.

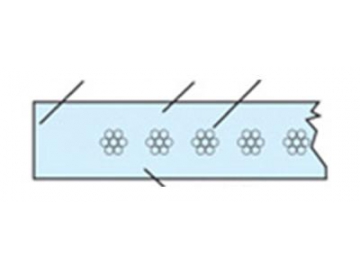

- Serie ST
- Serie GX

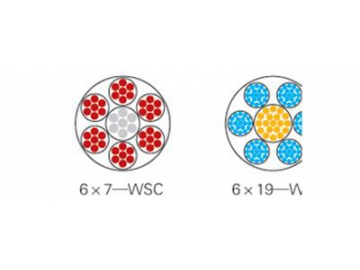

- Estructura de cables de acero
- Alta resistencia a la tensión. Su baja elongación permite movimientos cortos de recogida. Excelente seguimiento de poleas. Ideal para transportar materiales a largas distancias, con mayor capacidad y a alta velocidad.
- El núcleo de caucho tiene la capacidad de permear en los cables de acero para así lograr mejores propiedades de adhesión entre el caucho y los cables de acero galvanizado.
- Cables de acero resistentes al óxido.
- Menor riesgo de que los cables de acero se tuerzan entre ellos; son resistentes a la fátiga dinámica para así extender la vida útil de este modelo de cinta transportadora.

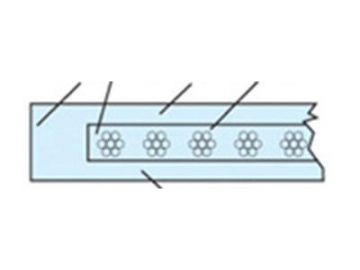

Estructura: con cables de fibra o fibra de tela estan o cualquier otra capa de refuerz organizados de manera transversal, colocados de forma perpendicular al cable de acero, . cables de acero o
Características: excelente resistencia a impactos y desgarros.
Item | ST 630 | ST 800 | ST 1000 | ST 1250 | ST 1600 | ST 2000 | ST 2500 | ST 3150 | ST 3500 | ST 4000 | ST 4500 | ST 5000 | ST 5400 |
Resistencia a la tracción longitudinal (N/mm) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
Diámetro nominal máx. del cable de acero (mm) | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
Espacio entre cables de acero (mm) | 10 | 10 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 16 | 17 | 17 |
Espesor de la cubierta superior (mm) | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
Espesor de la cubierta inferior (mm) | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8.5 | 9 |
* Banda de caucho kg/㎡ | 18.6 | 20.3 | 23.5 | 25.4 | 27.0 | 33.1 | 36.1 | 42.5 | 45.5 | 46.6 | 51 | 59 | 62 |
Ancho (mm) | Cantidad de cables de acero | ||||||||||||
800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 |
Nota: para cintas transportadoras de 100-350m, el largo de la banda se tiene que escoger basándose en el grosor, ancho, transporte y condiciones de la instalación.
*El peso de la banda de caucho puede variar según la densidad y grosor de la cubierta de caucho.
Model o | ST 630 | ST 800 | ST 1000 | ST 1250 | ST 1600 | ST 2000 | ST 2500 | ST 3150 | ST 3500 | ST 4000 | ST 4500 | ST 5000 | ST 5400 |
Diámetro min. de rodillo (mm) | 500 | 500 | 630 | 800 | 1000 | 1000 | 1250 | 1400 | 1600 | 1600 | 1600 | 1800 | 1800 |
Modelo | ST/S 630 | ST/S 800 | ST/S 1000 | ST/S 1250 | ST/S 1600 | ST/S 2000 | ST/S 2500 | ST/S 2800 | ST/S 3150 | ST/S 3500 | ST/S 4000 | ST/S 4500 | ST/S 5000 | ST/S 5400 |
Resistencia a la tracción longitudinal (N/mm) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 2800 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
Diámetro nominal máx. del cable de acero (mm) | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 7.5 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
Epesor de la cubierta superior (mm) | 5.0 | 5.0 | 6.0 | 6.0 | 6.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.5 | 9.0 |
Espesor de la cubierta inferior (mm) | 5.0 | 5.0 | 6.0 | 6.0 | 6.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.5 | 9.0 |
Ancho (mm) | Cantidad mínima de cables de acero | |||||||||||||
800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | 50 | ||||
1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
1800 | 171 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 114 | 117 | 117 | 109 | 102 | 102 |
2000 | 196 | 196 | 159 | 159 | 159 | 159 | 128 | 128 | 128 | 130 | 130 | 121 | 113 | 113 |
2200 | 216 | 216 | 176 | 176 | 176 | 176 | 141 | 141 | 141 | 144 | 144 | 134 | 125 | 125 |
Item | Índice |
Resistencia a la tracción | ≧15.0Mpa |
Elongación de rotura | ≧350% |
Abrasión | ≦200mm³ |
Modelo | Fuerza adhesiva de los cables de acero (≧KN/m) | Modelo | Fuerza adhesiva de los cables de acero (≧KN/m) | ||
Antes de envejecimiento | Después de envejecimiento | Antes de envejecimiento | Después de envejecimiento | ||
ST/S630 | 67 | 50 | ST/S2800 | 134 | 124 |
ST/S800 | 75 | 69 | ST/S3150 | 143 | 135 |
ST/S1000 | 82 | 77 | ST/S3500 | 151 | 140 |
ST/S1250 | 90 | 84 | ST/S4000 | 155 | 144 |
ST/S1600 | 97 | 90 | ST/S4500 | 168 | 157 |
ST/S2000 | 112 | 105 | ST/S5000 | 186 | 175 |
ST/S2500 | 130 | 122 | ST/S5400 | 192 | 180 |
Modelo | GX 630 | GX 800 | GX 1000 | GX 1250 | GX 1600 | GX 2000 | GX 2500 | GX 3000 | GX 3500 | GX 4000 | GX 4500 | GX 5000 | GX 5500 |
6 7 6 | 6 7 6 | 6 7 6 | 6 7 6 | 7 9 7 | 7 9 7 | 8 11 8 | 8 12 8 | 8 12 8 | 8 13 8 | 8 14 8 | 8 14 8 | 8 15 8 | |
Resistencia a la tracción longitudinal (N/mm) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 |
Diámetro nominal máx. del cable de acero (mm) | 4.5 | 4.5 | 4.5 | 4.5 | 6.0 | 8.0 | 7.2 | 8.3 | 8.7 | 9.1 | 9.7 | 10.9 | 11.3 |
Espacio entre cables de acero (mm) | 20 | 17 | 13.5 | 11 | 20 | 16 | 17 | 18 | 18 | 17 | 16 | 17 | 17 |
Espesor de la banda de caucho (mm) | 19 | 19 | 19 | 19 | 23 | 23 | 27 | 28 | 28 | 29 | 30 | 30 | 32 |
*Peso de banda de caucho kg/m2 | 21.3 | 23.9 | 25 | 25.7 | 32.2 | 33.7 | 40.2 | 41.9 | 43.6 | 46.6 | 49.8 | 51.8 | 55.9 |
Ancho (mm) | Cantidad de cables de acero | ||||||||||||
800 | 38 | 45 | 56 | 69 | 38 | 47 | 44 | 43 | |||||
1000 | 48 | 56 | 70 | 87 | 48 | 60 | 56 | 53 | 53 | 56 | 60 | 56 | 56 |
1200 | 68 | 86 | 104 | 58 | 72 | 68 | 64 | 64 | 68 | 72 | 68 | 68 | |
1400 | 100 | 122 | 66 | 84 | 78 | 74 | 74 | 79 | 84 | 79 | 79 | ||
1600 | 116 | 140 | 76 | 95 | 90 | 86 | 85 | 90 | 96 | 91 | 91 | ||
1800 | 127 | 157 | 86 | 108 | 102 | 96 | 96 | 101 | 107 | 103 | 103 | ||
2000 | 142 | 173 | 96 | 120 | 113 | 107 | 107 | 113 | 120 | 114 | 114 | ||
2200 | 132 | 125 | 118 | 118 | 125 | 133 | 125 | 125 |
* Peso de banda de caucho de 1m de largo y 1m de ancho. El peso de la banda de caucho podría variar según el grosor y densidad de la cubierta de caucho.
Modelo | GX630 | GX800 | GX1000 | GX1250 | GX1600 | GX2000 | GX2500 | GX3000 | GX3500 | GX4000 | GX5000 | GX5500 |
Diámetro min. de rodillo (mm) | 800 | 800 | 800 | 800 | 1000 | 1000 | 1250 | 1400 | 1600 | 1800 | 1800 | 2000 |
Tenemos disponibles cubiertas de caucho: comunes, ignífugas, resistentes al frío o al calor, resistentes a la abrasión, resistentes a ácidos y aceite, entre muchas otras más.
Tipo | Parámetros principales |
Tipo común | GB/T9770 |
De alto grado | DTN22131 Grado X |
Ignífuga | MT147 MT6 68 |
Ignífuga común | GB/T10822 |
Resistente al calor | GB/T20021 |
Resistente a la abrasión | Pérdida por abrasión ≦90mm3 |
Resistente a la abrasión y al calor | ≦125℃, pérdida por abrasión ≦150mm3 |
Resistente al frío | Temperatura de fragilidad: -20℃-50℃ |
