Especificaciones Técnicas
| Ítem | Parámetros |
| Ancho de banda | 140mm |
| Ancho de la superficie del rodillo | 180mm |
| Velocidad de la máquina | 0.1-1.5m/min (dependiendo del material y el estado reales) |
| Diámetro de desenrollado | ≤Ø200mm |
| Diámetro de rebobinado | ≤Ø200mm |
| Método de calentamiento y secado | Secado por aire caliente incorporado, ventilador centrífugo de escape de aire caliente |
| Control de temperatura | Temperatura ambiente -100℃ ±3℃ |
| Grosor del borde | ±3.0mm |
| Potencia total | 18kW |
| Dimensiones | 3470*1280*2150mm |
| Voltaje | 380V |
Características
- Adecuado para laminar papel, película y recubrimiento de película metálica; Toda la máquina de película delgada oral utiliza un sistema de regulación de velocidad continua del convertidor de frecuencia, y la unidad de desenrollado adopta el control de tensión del freno de polvo magnético;
- La máquina de película delgada oral está construida con una estructura que consta de cuerpo principal y múltiples módulos, cada módulo se puede desmontar y ensamblar de forma independiente mediante el uso de pasadores (pin) de posicionamiento y tornillos de sujeción;
- Registro automático del tiempo de trabajo y visualización de velocidad;
- La cámara de secado está ubicada de forma independiente, con control automático de temperatura, humedad y concentración, lo que garantiza una producción de alta eficiencia;
- La sección de transporte inferior y la sección de operación superior están completamente aisladas entre sí mediante placas de acero inoxidable, lo que evita eficazmente la contaminación cruzada entre las dos secciones y facilita la tarea de limpieza;
- Todas las piezas, incluido el rodillo de prensado y el túnel de secado en contacto con los materiales, están hechas de acero inoxidable y materiales no tóxicos, que satisfacen los requisitos de la norma "GMP"; todos los componentes eléctricos y circuitos de cableado cumplen con la norma de seguridad "UL";
- El dispositivo de seguridad de parada de emergencia garantiza la seguridad del operador durante las operaciones de puesta en marcha y cambio de moldes;
- La máquina de fabricación de película delgada oral lleva a cabo un proceso de producción suave que abarca el desenrollado, el recubrimiento, el secado y el rebobinado;
- La sección de secado se puede personalizar en longitud para satisfacer las necesidades reales de producción;
Detalles de las estaciones de trabajo
-
-

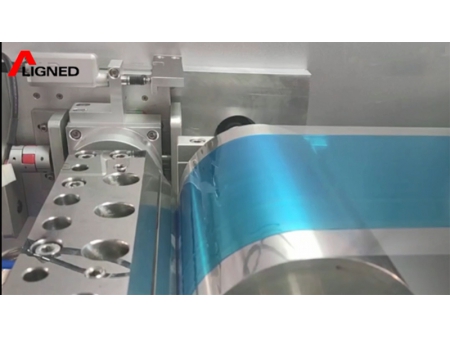

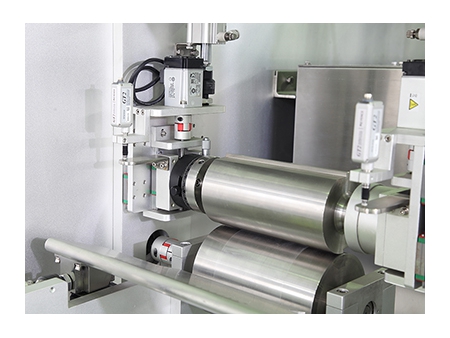

Sección de fabricación de película
- Unidad de fabricación de película independiente, que puede realizar un ajuste de dirección de 3 ejes;
- El rodillo principal es controlado por un servomotor para ajustar la velocidad de la máquina;
-
-

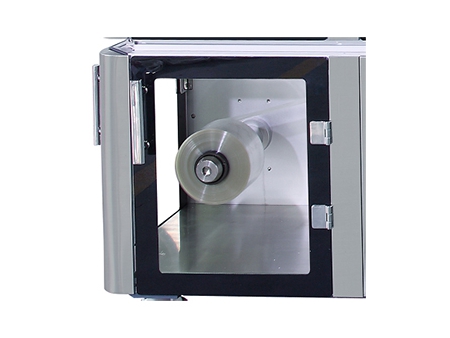

Sección de desenrollado
- La unidad de desenrollado adopta el eje de expansión de aire;
- La tensión de desenrollado se ajusta mediante un embrague de polvo magnético;
- Alarma por escasez de película;
-
-

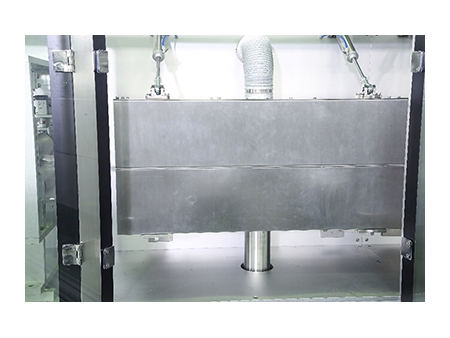

Sección de secado
- El horno de secado tiene un filtro incorporado de aire caliente de alta eficiencia que elimina la necesidad de limpiar la tubería interna, además la protección de diferencia de presión está disponible dentro del horno para facilitar el reemplazo regular del filtro de alta eficiencia;
- Control de temperatura y humedad dentro del horno;
- El horno de secado está construido con una estructura completa de acero inoxidable, y la apertura y el cierre del horno están controlados por el cilindro;
-
-

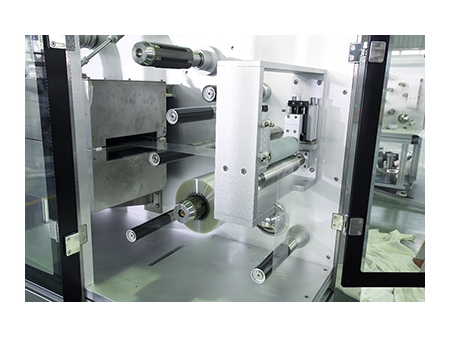

Sección de rebobinado
- La unidad de rebobinado adopta un servomotor para controlar la velocidad del bobinado;
- Un velocímetro está equipado para monitorear la velocidad de transporte de la película en tiempo real;
