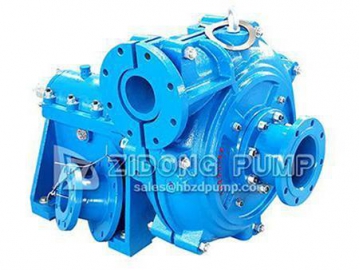

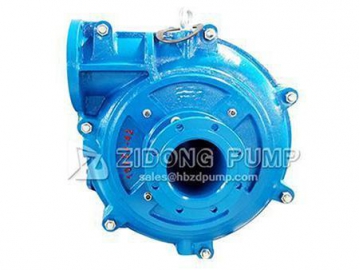

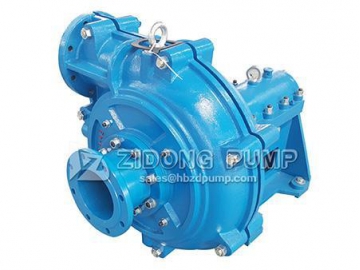

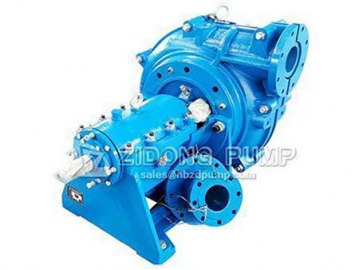

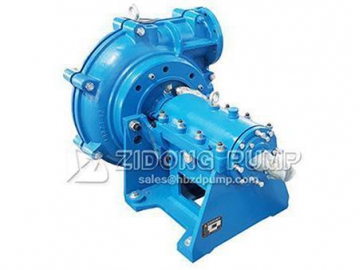

Bomba centrífuga horizontal Serie ZJ

Solicite un presupuesto

Nosotros: http://slurrypump-es.com/1-7-horizontal-centrifugal-pump-zj-series.html

Rango de flujo: 12-5040m³/h
Caudal de flujo: 12-5040m3/h
Altura de bombeo: 5-118m
Energía correspondiente: 60-600KW
Material de extremos húmedos: metal aleación de cromo resistente al uso
Diámetro: DN25-DN400
Velocidad: 300-3800r/min
Temperatura operativa: ≤80℃
Estructura: bomba de una etapa, succión única, con soporte en voladizo, centrífuga.

Introducción breve

Las bombas centrífugas horizontales de la serie ZJ es una versión mejorada de las series ZHH y ZH. El diámetro del impulsor es más grande, los furgones son más delgados, con nervaduras en la superficie de la carcasa y la cobertura para mejorar la estabilidad y durabilidad de la bomba. Esta serie de bombas es ampliamente usada para el manejo de sustancias abrasivas y corrosivas con partículas sólidas. En general, se usan en la industria eléctrica, metalúrgica, de carbón, de construcción, químicas y similares.

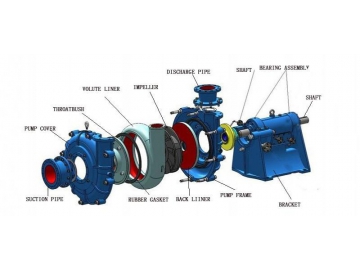

Estructura

Características

Los extremos húmedos están hechos de una aleación de hierro fundido de cromo, por lo que es resistente al uso, la corrosión y el impacto.
Los rodamientos están lubricados con aceite diluido.

Parámetros

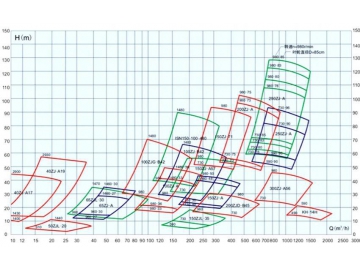

Tabla de selección (desempeño con agua limpia)

1. Bomba centrífuga horizontal 300ZJ-I-A100

Desempeño con agua limpia						Motor correspondiente
Velocidad (r/min)	Caudal de flujo (m3/h)	Altura de bombeo (m)	Potencia eje motor (kW)	Máx. eficiencia (η%)	NPSH (m)	Modelo	Potencia (kW)	Voltaje (v)
590	913	65.2	243	66.7	4.1	Y450-10	315	6000
	1785	59.7	361	80.4		Y500-10	450
	1826	59.3	365.4	80.7		Y500-10	450
490	758	45	139.3	66.7	3	Y450-12	185
	1482	41.2	206.8	80.4		Y450-12	250
	1517	40.9	209.4	80.7		Y450-12	250

2. Bomba centrífuga horizontal 300ZJ-I-A95

Desempeño con agua limpia						Motor correspondiente
Velocidad (r/min)	Caudal de flujo (m3/h)	Altura de bombeo (m)	Potencia eje motor (kW)	Máx. eficiencia (η%)	NPSH (m)	Modelo	Potencia (kW)	Voltaje (v)
590	867	58.8	217.9	63.7	4.1	Y450-10	280	6000
	1696	53.9	321.6	77.4		Y500-10	400
	1735	53.5	325.3	77.7		Y500-10	400
490	720	40.6	125	63.7	3	Y450-12	185
	1408	37.2	184.3	77.4		Y500-12	220
	1441	36.9	186.4	77.7		Y500-12	220

3. Bomba centrífuga horizontal 300ZJ-I-A90

Desempeño con agua limpia						Motor correspondiente
Velocidad (r/min)	Caudal de flujo (m3/h)	Altura de bombeo (m)	Potencia eje motor (kW)	Máx. eficiencia (η%)	NPSH (m)	Modelo			Potencia (kw)	Voltaje (v)
730	922	79.9	290.3	69.1	5.7	Y450-8	355	6000
	1648	73.6	410.3	80.5		Y500-8	500
	1844	70.7	436.2	81.4		Y500-8	560
590	745	52.2	153.3	69.1	3.9	Y450-10	185
	1332	48.1	216.7	80.5		Y450-10	280
	1490	46.2	230.3	81.4		Y450-10	280

4. Bomba centrífuga horizontal 300ZJ-1-A85

Desempeño con agua limpia						Motor correspondiente
Velocidad (r/min)	Caudal de flujo (m3/h)	Altura de bombeo (m)	Potencia eje motor (kW)	Máx. eficiencia (η%)	NPSH (m)	Modelo	Potencia (kw)	Voltaje (v)
730	871	71.3	255.9	66.1	5.6	Y450-8	315	6000
	1556	65.6	358.7	77.5		Y450-8	450	6000
	1742	63.1	381.8	78.4		Y450-8	450	6000
590	704	46.6	135.2	66.1	3.8	Y355L2-10	160	380
	1258	42.9	189.6	77.5		Y450-10	220	6000
	1408	41.2	201.5	78.4		Y450-10	250	6000

Nota: los requerimientos antes mencionados son comunes, y los demás pueden ser personalizados.
