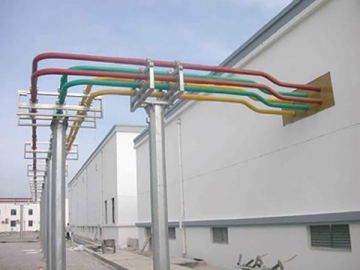

El electroducto/ducto de barras para tubería aislada Q(B)JGM es un elemento de transmisión de potencia desarrollado especialmente para la transferencia de energía entre transformadores y salas de distribución de alto voltaje dentro de subestaciones y centros de distribución. La corriente nominal es de 2000 a 10000A, y el voltaje de 10.5 a 35kV. El conductor se fabrica de tubos de aluminio o cobre. Según el método de aislamiento, el ducto puede estar aislado de manera total o parcial. Este electroducto se puede colocar en espacios abiertos, subterráneos u angostos.
Aplicación del electroducto para tubería aislada Q(B) JGM
Central eléctrica: conexión del electroducto desde la máquina hasta la unidad de transformación.
Subestación transformadora: conexión desde el transformador hasta el electroducto del cuarto de alta tensión y conexión del electroducto entre los dispositivos de alto voltaje.
Características del ducto de barras para tubería aislada Q(B) JGM
1. El electroducto para tubería aislada es un conductor tubular con una gran capacidad de manipulación de corrientes grandes.
2. Presenta poca pérdida de energía debido a que la resistencia de CA del electroducto es pequeña, y al bajo coeficiente superficial de Kf ≤ 1.
3. El conductor tubular permite la conexión del aire caliente natural con una tensión permitida 4 veces más que los electroductos rectangulares.
4. Debido a que estos ductos de barras pueden abarcar un gran de suspensión sin tensión, pueden acceder a cuartos de alta tensión directamente desde las instalaciones externas.
5. El ducto de barras para tubería aislada tiene una alta resistencia dieléctrica debido a que utiliza componentes aislantes de blindaje sellado.
6. El electroducto puede lograr un rendimiento anti-vibratorio fijando todo el ducto de forma segura a las estructuras de hormigón.
Parámetros técnicos del electroducto para tubería aislada Q(B) JGM
Electroducto para tubería aislada parcialmente de 12kV | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -12kV/1600A | 42 | 75 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -12kV/2000A | 42 | 75 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -12kV/2500A | 42 | 75 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -12kV/3150A | 42 | 75 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/4000A | 42 | 75 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/5000A | 42 | 75 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/6300A | 42 | 75 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -12kV/1600A | 42 | 75 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -12kV/2000A | 42 | 75 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -12kV/2500A | 42 | 75 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -12kV/3150A | 42 | 75 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -12kV/4000A | 42 | 75 | 125 | 50 | 400 | IP54 |
Electroducto para tubería aislada parcialmente de 24kV | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -24kV/1600A | 68 | 125 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -24kV/2000A | 68 | 125 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -24kV/2500A | 68 | 125 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -24kV/3150A | 68 | 125 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/4000A | 68 | 125 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/5000A | 68 | 125 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/6300A | 68 | 125 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -24kV/1600A | 68 | 125 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -24kV/2000A | 68 | 125 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -24kV/2500A | 68 | 125 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -24kV/3150A | 68 | 125 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -24kV/4000A | 68 | 125 | 125 | 50 | 400 | IP54 |
40Electroducto para tubería aislada parcialmente de 40.5kV | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -40.5kV/1600A | 105 | 185 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/2000A | 105 | 185 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/2500A | 105 | 185 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/3150A | 105 | 185 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/4000A | 105 | 185 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/5000A | 105 | 185 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/6300A | 105 | 185 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/1600A | 105 | 185 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/2000A | 105 | 185 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/2500A | 105 | 185 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/3150A | 105 | 185 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/4000A | 105 | 185 | 125 | 50 | 400 | IP54 |
Electroducto para tubería aislada totalmente de 12Kv | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Descarga parcial 1.05Um/3 1/2 (PC) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -12kV/1600A | 45 | 95 | ＜ 7 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -12kV/2000A | 45 | 95 | ＜ 7 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -12kV/2500A | 45 | 95 | ＜ 7 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -12kV/3150A | 45 | 95 | ＜ 7 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/4000A | 45 | 95 | ＜ 7 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/5000A | 45 | 95 | ＜ 7 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -12kV/6300A | 45 | 95 | ＜ 7 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -12kV/1600A | 45 | 95 | ＜ 7 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -12kV/2000A | 45 | 95 | ＜ 7 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -12kV/2500A | 45 | 95 | ＜ 7 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -12kV/3150A | 45 | 95 | ＜ 7 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -12kV/4000A | 45 | 95 | ＜ 7 | 125 | 50 | 400 | IP54 |
Electroducto para tubería aislada totalmente de 24Kv | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Descarga parcial 1.05Um/3 1/2 (PC) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -24kV/1600A | 55 | 125 | ＜ 8 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -24kV/2000A | 55 | 125 | ＜ 8 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -24kV/2500A | 55 | 125 | ＜ 8 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -24kV/3150A | 55 | 125 | ＜ 8 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/4000A | 55 | 125 | ＜ 8 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/5000A | 55 | 125 | ＜ 8 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -24kV/6300A | 55 | 125 | ＜ 8 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -24kV/1600A | 55 | 125 | ＜ 8 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -24kV/2000A | 55 | 125 | ＜ 8 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -24kV/2500A | 55 | 125 | ＜ 8 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -24kV/3150A | 55 | 125 | ＜ 8 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -24kV/4000A | 55 | 125 | ＜ 8 | 125 | 50 | 400 | IP54 |
Electroducto para tubería aislada totalmente de 40.5Kv | Especificación | Voltaje soportado de frecuencia de energía de 1 minuto (kV) (kV) | Tensión de impulso de rayo 1.2 / 50μs (kV) | Descarga parcial 1.05Um/3 1/2 (PC) | Corriente dinámica (kA) | Corriente de la estabilidad térmica (4s) (kA) | Radio de curvatura (mm) | Grado IP |
| BJGM- Ⅰ -40.5kV/1600A | 95 | 200 | ＜ 10 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/2000A | 95 | 200 | ＜ 10 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/2500A | 95 | 200 | ＜ 10 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/3150A | 95 | 200 | ＜ 10 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/4000A | 95 | 200 | ＜ 10 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/5000A | 95 | 200 | ＜ 10 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅰ -40.5kV/6300A | 95 | 200 | ＜ 10 | 160 | 63 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/1600A | 95 | 200 | ＜ 10 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/2000A | 95 | 200 | ＜ 10 | 80 | 31.5 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/2500A | 95 | 200 | ＜ 10 | 100 | 40 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/3150A | 95 | 200 | ＜ 10 | 125 | 50 | 400 | IP54 |
| BJGM- Ⅱ -40.5kV/4000A | 95 | 200 | ＜ 10 | 125 | 50 | 400 | IP54 |
