El electroducto/ducto de barras de fase aislada QLFM está desarrollado especialmente para conexiones de circuitos principales de líneas de salida de generadores de 50MW a 1000MW. Son ideales para el transformador principal y los circuitos en rama de fábricas. El ducto en sí mismo ofrece una mayor resistencia en cuanto al blindaje de la carcasa del conductor y evita que la estructura de acero cerca del electroducto se sobrecaliente. La circulación del aire calentado por micro-presión positiva y el sistema de mantenimiento aseguran que las propiedades del aislamiento interno del electroducto no se perjudiquen debido a factores externos. El sistema tiene un dispositivo que detecta la temperatura en línea, otro que detecta la fuga de hidrógeno y un controlador de descarga parcial que aumenta la seguridad durante la operación.

Componentes y gabinetes auxiliares
El ducto de barras puede disponer de otros dispositivos que aumentan la eficiencia de operación con el equipo tales como el transformador de voltaje, el pararrayos, el cubículo de excitación, el gabinete del resistor de la conexión a tierra neutro, el interruptor de carga variable y la unidad del transformador de corriente del electroducto.

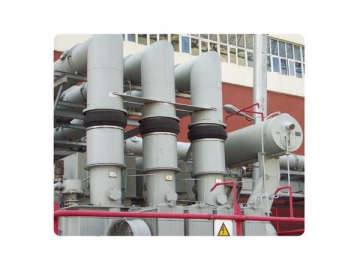

Aplicación del electroducto de fase aislada
El ducto de barras de fase aislada es una unidad de transmisión eléctrica de alta tensión que se utiliza con frecuencia en unidades generadoras a lo largo de su bobina de salida principal y la unidad transformadora de la planta eléctrica.

Características del electroducto/ducto de barras de fase aislada
1. La carcasa y el conductor de la fase aislada están hechos de placa de aluminio soldada. Esto brinda una operación de alta conductividad y resistente a la corrosión.
2. Gracias a la fase aislada detrás de su estructura cerrada se previenen los cortocircuitos entre fases.
3. El ducto de barras lleva a cabo una operación estable y segura por su micro-presión positiva que la mantiene libre de humedad, del polvo y de otros contaminantes.
4. Los fuelles de goma aislantes están montados en la carcasa para el aislamiento eléctrico y para evitar el contacto con la corriente.
5. La carcasa del IPB que está conectada a lo largo del ducto se encuentra en la misma fase. Las carcasas de cada fase están conectadas a través de la placa de cortocircuito en los terminales del ducto de barras para que la carcasa exterior de los conductores permanezca en el mismo potencial.

Dimensión y parámetros técnicos principales
Voltaje nominal (KV) Corriente nominal (A) BIL(KV) Dimensiones (mm) Peso Kg/m

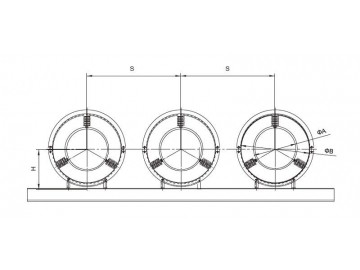

Carcasa фB Conductor фA Distancia entre fases S Altura H
Menor a 24 Menor a 2000 75/150 ф650 ф150 ≥ 900 490 213
Menor a 24 Menor a 2500 75/150 ф700 ф150 ≥ 950 515 222
Menor a 24 Menor a 4500 75/150 ф750 ф200 ≥ 1000 540 252
Menor a 24 5000-8000 75/150 ф750 ф300 ≥ 1000 540 283
Menor a 24 8000-9000 75/150 ф850 ф350 ≥ 1100 590 316
Menor a 24 9000-10000 75/150 ф900 ф400 ≥ 1150 615 367
Menor a 24 10000-14000 75/150 ф1050 ф500 ≥ 1300 690 480
Menor a 24 20000-24000 75/150 ф1450 ф900 ≥ 1800 890 845
Menor a 24 24000-26000 75/150 ф1500 ф950 ≥ 1900 915 890
Menor a 35 27000-30000 100/185 ф1650 ф1000 ≥ 2000 990 980
