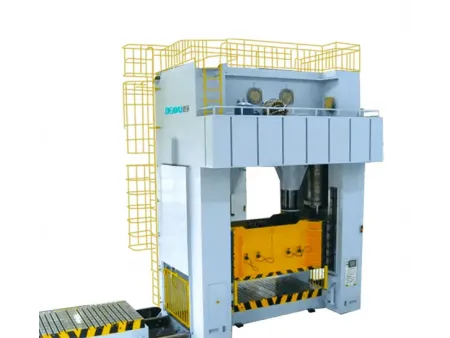

Prensa de lado recto con engranajes excéntricos de 4 puntos

Solicite un presupuesto

Nosotros: http://metalforming-ar.com/1-9-four-point-eccentric-geared-straight-side-press.html

Prensas de estampado DS4/DSL4

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.

Capacidad 630T a 1600T
Carreras por minuto 8 a 18 carreras por minuto
Longitud de carrera 500mm a 800mm
Área de deslizamiento 4000×2200mm a 5000×2600mm

La prensa de lado recto con engranajes excéntricos de 4 puntos DS4/DSL4 está diseñada para estampado, punzonado, plegado, corte y troquelado de metal a gran escala y de alta precisión. Toda la línea de prensado puede configurarse en configuraciones de 4 o 5 prensas con cabezales móviles dobles. La velocidad de producción alcanza de 15 a 18 piezas por minuto, con funcionamiento intermitente y continuo para cumplir con las diferentes necesidades de producción. El tiempo de cambio de troquel (ADC) en toda la línea se controla entre 90 y 180 segundos, lo que mejora considerablemente la eficiencia. La primera prensa está equipada con un amortiguador neumático y todo el sistema está completamente cerrado y automatizado, ofreciendo un rendimiento eficiente, inteligente y estable para tareas de fabricación complejas.

Con una capacidad de 630T a 1,600T y velocidades de carrera de entre 8 y 18 carreras por minuto, la prensa lateral recta con engranajes excéntricos de cuatro puntos está diseñada para soportar una producción exigente a gran escala.

Aplicaciones

Componentes automotrices
Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica

Características principales

Bastidor de acero soldado disponible en estructura desmontable o integral, con viga superior, cuerpo intermedio y base conectados por cuatro varillas de refuerzo pretensadas para una alta rigidez.
Sistema de transmisión por engranajes excéntricos para una transmisión estable y bajo nivel de ruido.
Guías largas de cuatro lados para una fuerza lateral mínima y excelente precisión.
Sistema de control PLC programable para arranque electrónico de leva, monitorización del ángulo de frenado, visualización de presión y tonelaje, y control multifunción.

Especificaciones

DS4

Modelo	Unidad	DS4-630T	DS4-800T	DS4-1000T	DS4-1250T	DS4-1600T
Tipo		S	S	S	S	S
Capacidad	T	630	800	1000	1250	1600
Punto de tonelaje nominal	mm	13	13	13	13	13
Carreras por minuto	S.P.M	8-18	8-18	8-18	8-18	8-18
Longitud de la carrera	mm	500	600	600	700	800
Altura máxima de cierre	mm	1200	1300	1400	1400	1400
Ajuste de la altura del troquel	mm	500	550	600	650	650
Área de deslizado	mm	4000×2200	4200×2200	4200×2400	4600×2500	5000×2600
Área de soporte	mm	4000×2200	4200×2200	4200×2400	4600×2500	5000×2600
Presión de aire requerida	kg/cm²	0.55	0.55	0.55	0.55	0.55
Motor principal	kW.p	90	110	132	200	250
Apertura en bastidores laterales	mm	2200	2200	2400	2500	2600
Mecanismo de ajuste de corredera		Eléctrico
Amortiguador del troquel		1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	100	150	150	200	250
Longitud de carrera del amortiguador del troquel	mm	200	200	200	250	250
Peso máximo del troquel superior	ton	15	18	20	22	25

DSL4

Modelo	Unidad	DSL4-1000T	DSL4-1250T	DSL4-1400T	DSL4-1600T	DSL4-2000T
Tipo		S	S	S	S	S
Capacidad	T	1000	1250	1400	1600	2000
Punto de tonelaje nominal	mm	13	13	13	13	13
Carreras por minuto	S.P.M	8-18	8-18	8-18	8-18	8-18
Longitud de la carrera	mm	800	1000	1100	1200	1400
Altura máxima de cierre	mm	1200	1300	1300	1400	1500
Ajuste de la altura del troquel	mm	550	600	600	600	700
Área de deslizado	mm	4200×2200	4500×2200	4500×2400	4500×2500	4600×2600
Área de soporte	mm	4200×2200	4500×2200	4500×2400	4500×2500	4600×2600
Presión de aire requerida	kg/cm²	0.55	0.55	0.55	0.55	0.55
Motor principal	kW.p	220	250	250	315	400
Apertura en bastidores laterales	mm	2200	2200	2400	2500	2600
Mecanismo de ajuste de corredera		Eléctrico
Amortiguador del troquel		1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	200	250 (con cerradura opcional)	250 (con cerradura opcional)	300 (con cerradura opcional)	400 (con cerradura opcional)
Longitud de carrera del amortiguador del troquel	mm	300	350	350	350	350
Peso máximo del troquel superior	ton	18	20	20	22	25

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Luz del área de troquel
Ajuste eléctrico de la corredera
Dispositivo de seguridad fotoeléctrico
Indicador digital de altura del troquel
Sistema de contrapeso de la corredera y el troquel
Codificador electrónico
Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de troquel
Interruptor de pedal
Cambio rápido de troquel
Extracción de corredera
Desbobinador automático
Manipulador inteligente
Soporte móvil
Detector de residuos (Riken Optech Corporation)
Monitor de tonelaje
Puerta de seguridad delantera
Puerta de seguridad trasera
Bloque de troquel de seguridad con tapón
Embrague y freno separados
Freno de volante

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.
