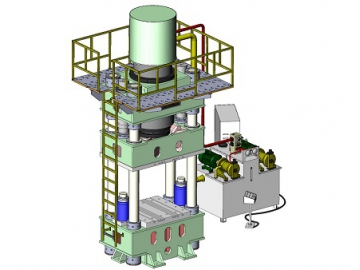

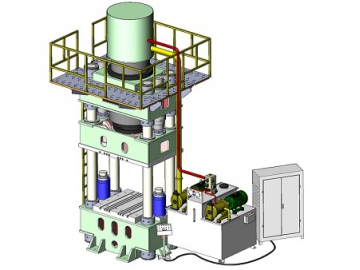

Prensa hidráulica de 4 columnas
Solicite un presupuesto
Las prensas hidráulicas de 4 columnas son utilizadas en la producción discos, rines y de anillo de cerradura para realizar el formado, aplanado, expansión, punzonado, alimentación y otros procesos. Conforme en las características de la máquina, estos son también utilizados para aumentar la fuerza, obturación (dispositivo de amortiguación opcional), doblado, pestñado, extrusión en frio, y otros procesos de punzonado de materiales con tan solo cambiar diferentes herramientas. Otras funciones incluyen también el nivelado, presionado apropiado, conformado de compresión de polvo, conformado de producto abrasivo, y formación de productos de plástico y materiales aislantes.
Características
- La estructura de las 3 vigas y 4 columnas son económicas y prácticas.
- El control hidráulico utiliza sistema integrado de válvula de cartucho, por lo que minimiza los puntos de fuga y garantiza una mejor operación y largo periodo de servicio.
- Los 2 procesos de conformado son logrados: carrera fijada y presión fijada. Esto garantiza que la presión se mantenga y retraso de tiempo, con un retraso de tiempo ajustable.
- La presión de trabajo y carrera son ajustable con los rangos específicos.
- El control de botón centralizado es utilizado.
- Para los procesos de expansión y ensanchamiento de los rines de acero, una prensa con el tonelaje correspondiente es utilizaado.
Accesorios o funciones opcionales
- Mesa movible
- Dispositivo búfer de punzonado
- Dispositivo de protección foto-eléctrico
- Viaje, presión, visualización digital de velocidad y dispositivo de control
- Pantalla de visualización táctil industrial
- Dispositivo de enfriamiento y calentamiento hidráulico
- Punzonadora
- Pivote de cerradura de seguridad para bloqueo de deslizamiento
- Controlador de temperatura para troquel de calentamiento
- PLC
Parámetros técnicos
Proyecto | Unidad | Modelo | |||||||||||||
YD32-315(K) | YD32-315D | YD32-315B | YD32-315C | YD32-400 | YD32-400A | YD32-500 | YD32-500(K) | YD32-500F | YD32-500B | YD32-500C | YD32-500D | YD32-630 | |||
Fuerza nominal | kN | 3150 | 3150 | 3150 | 3150 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6300 | |
Fuerza de eyección | kN | 400 | 400 | -- | 400 | 630 | -- | 1000 | 1000 | 1000 | 1000 | 1000 | -- | 1000 | |
Carrera del deslizador | mm | 900 | 900 | 800 | 800 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | |
Carrera de eyección | mm | 250 | 250 | -- | 250 | 250 | -- | 350 | 350 | 350 | 350 | 350 | -- | 350 | |
Altura de apertura | mm | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1500 | 1500 | 1500 | 1500 | 1500 | 1800 | 1500 | |
Velocidad del deslizador | Inactividad descendente | mm/s | 250 | 250 | 100 | 250 | 120 | 120 | 150 | 250 | 250 | 250 | 250 | 250 | 250 |
Procesamiento | mm/s | 6-15 | 6-15 | 4-10 | 6-15 | 4-10 | 4-10 | 5-12 | 8-18 | 8-20 | 8-20 | 8-20 | 8-20 | 8-16 | |
Carrera de retorno | mm/s | 150 | 150 | 80 | 150 | 90 | 90 | 120 | 170 | 170 | 160 | 160 | 160 | 150 | |
Velocidad de eyección | Eyección | mm/s | 120 | 120 | -- | 120 | 120 | -- | 80 | 100 | 100 | 80 | 80 | -- | 100 |
Retorno | mm/s | 180 | 180 | -- | 180 | 180 | -- | 220 | 240 | 240 | 220 | 220 | -- | 240 | |
Dimensiones de la mesa de trabajo | Izquierda-derecha | mm | 1260 | 1400 | 2000 | 1500 | 1240 | 2000 | 1400 | 1400 | 1600 | 2000 | 2200 | 2600 | 1420 |
Adelante-atrás | mm | 1160 | 1400 | 1500 | 1200 | 1200 | 1500 | 1400 | 1400 | 1400 | 1400 | 1500 | 1800 | 1400 | |
Tamaño de la máquina | Adelante-atrás | mm | 3500 | 3500 | 2900 | 3200 | 3300 | 3100 | 3800 | 3800 | 3800 | 4500 | 4800 | 5500 | 4500 |
Altura arriba de l piso | mm | 2150 | 2150 | 2200 | 2400 | 2200 | 2400 | 3500 | 3500 | 3500 | 3500 | 3500 | 3700 | 3300 | |
Altura arriba del piso | mm | 5000 | 5000 | 5100 | 5100 | 4600 | 5200 | 5300 | 5300 | 5300 | 5300 | 5300 | 5700 | 6000 | |
Energía del motor | kW | 22 | 22 | 22 | 22 | 22 | 22 | 44 | 45 | 45 | 45 | 45 | 45 | 45 | |
Observaciones | Rápido | Rápido | Rápido | Rápido | Rápido | Rápido | Rápido | Rápido |
Proyecto | Unidad | Modelo | |||||||||||||
YD32-1250 | YD32-1250B | YD32-1250C | YD32-1500 | YD32-1600 | YD32-1600A | YD32-2000 | YD32-2000A | YD32-2500 | YD32-3000 | YD32-3600 | YD32-5000 | YD32-6000 | |||
Fuerza nominal | kN | 12500 | 12500 | 12500 | 15000 | 16000 | 16000 | 20000 | 20000 | 25000 | 30000 | 36000 | 50000 | 60000 | |
Fuerza de eyección | kN | 1000 | 1000 | 1000 | 1000 | 1600 | 2000 | 2000 | -- | -- | 2000 | 8000 | 1600 | -- | |
Carrera del deslizador | mm | 700 | 900 | 1000 | 1200 | 900 | 1000 | 900 | 900 | 1200 | 2500 | 2000 | 1500 | 2000 | |
Carrera de eyección | mm | 350 | 350 | 350 | 350 | 350 | 400 | 300 | -- | -- | 350 | 700 | 350 | -- | |
Altura de apertura | mm | 1300 | 1500 | 1600 | 2800 | 1500 | 1800 | 1600 | 1800 | 2500 | 3500 | 4000 | 2300 | 4000 | |
Velocidad del deslizador | Inactividad descendente | mm/s | 250 | 250 | 150 | 150 | 250 | 200 | 150 | 150 | 150 | 200 | 150 | 150 | 150 |
Procesamiento | mm/s | 8-16 | 8-16 | 6-12 | 4-10 | 8-16 | 5-12 | 4-10 | 8-16 | 5-12 | 5-10 | 5-12 | 5-12 | 6-12 | |
Carrera de retorno | mm/s | 200 | 200 | 100 | 120 | 200 | 150 | 120 | 150 | 120 | 150 | 120 | 120 | 120 | |
Velocidad de eyección | Eyección | mm/s | 100 | 100 | 100 | 100 | 60 | 50 | 60 | -- | -- | 100 | -- | 100 | -- |
Retorno | mm/s | 200 | 200 | 200 | 200 | 130 | 80 | 120 | -- | -- | 200 | -- | 200 | -- | |
Dimensiones de la mesa de trabajo | Izquierda-derecha | mm | 1500 | 1800 | 2800 | 3500 | 1600 | 2500 | 2000 | 3600 | 2800 | 4000 | 5000 | 4000 | 6000 |
Adelante-atrás | mm | 1200 | 1600 | 2000 | 2650 | 1600 | 1800 | 1800 | 2400 | 2400 | 3000 | 3500 | 3000 | 2000 | |
Tamaño de la máquina | Izquierda-derecha | mm | 4900 | 5500 | 5000 | 5700 | 7500 | 8300 | 8000 | 7600 | 3650 | 9100 | 3650 | 15000 | 15500 |
Adelante-atrás | mm | 2800 | 3200 | 2900 | 3900 | 3000 | 3000 | 2900 | 3200 | 5900 | 6500 | 5900 | 8500 | 9500 | |
Altura arriba del piso | mm | 6300 | 5700 | 6500 | 8200 | 6800 | 6925 | 7660 | 7500 | 7530 | 115000 | 11500 | 8500 | 12500 | |
Energía del motor | kW | 95 | 99 | 92 | 82 | 140 | 91 | 95 | 180 | 160 | 150 | 290 | 350 | 400 | |
Observaciones | Rápido | Estación móvil |
