Barra colectora de aluminio con revestimiento de cobre (Barra colectora CCA)

Barra colectora de aluminio con revestimiento de cobre (Barra colectora CCA)
Barra colectora de aluminio con revestimiento de cobre (Barra colectora CCA)
Solicite un presupuesto

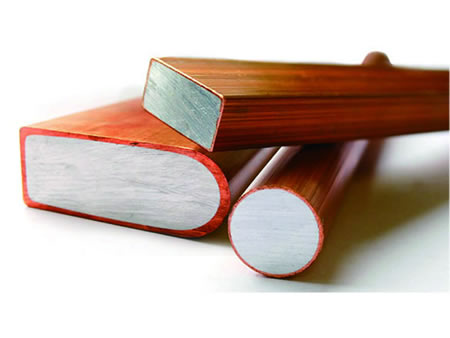

  • Las barras colectoras CCA son barras colectoras de aluminio recubiertas de cobre formadas por un núcleo sólido de aluminio de grado eléctrico y una capa externa de cobre de alta conductividad, fabricada con un proceso de unión de alta presión. Nuestras barras colectoras brindan ventajas como un peso ligero y un bajo costo, al mismo tiempo que mantiene las propiedades de superficie de las barras colectoras de cobre. Por este motivo, las barras colectoras CCA de Huawang son una alternativa más económica a las barras colectoras de cobre.

    En Huawang podemos ofrecer barras colectoras CCA con una amplia variedad de opciones de áreas transversales que se adecuan a una infinidad de necesidades.


Aplicaciones
  • Barra colectora para interruptor de distribución de alto y bajo voltaje (Barra colectora de aluminio recubierta de cobre)
  • Barra colectora de alto y bajo voltaje, barra colectora combinada, riel de conducción (Barra colectora de aluminio recubierta de cobre)
  • Bobinas de transformador y bobinas de reactor (Alambre de aluminio recubierto de cobre plano)
  • Varios tipos de conectores bimetálicos de aluminio-cobre
Comparación de la capacidad de carga entre la barra colectora CCA y la barra colectora de cobre (en un ambiente a 35°C)
Grosor*Ancho(mm) Capacidad de carga de la barra colectora CCA (A) Grosor de la capa de cobre (mm) Capacidad de carga de la barra colectora de cobre (A)
3*30 280 ≥0.30 327A
3*40 320 373
3*50 400 470
3*60 445 518
3*80 540 627
3*100 705 819
4*30 320 ≥0.40 370
4*40 425 494
4*50 530 617
4*60 638 740
4*70 684 795
4*100 850 988
4*120 1046 1217
4*135 1140 1325
5*30 345 ≥0.50 400
5*40 458 533
5*50 573 666
5*60 688 800
5*70 773 899
5*80 840 977
5*100 1105 1284
5.5*140 1605 ≥0.55 1867
6*30 369 ≥0.60 429
6*40 490 572
6*50 594 716
6*60 739 859
6*70 860 1000
6*80 948 1102
6*100 1232 ≥0.55 1433
6*120 1428 1660
6*140 1658 1928
8*30 435 ≥0.80 506
8*40 545 633
8*50 788 916
8*60 841 978
8*80 1120 1304
8*100 1401 ≥0.75 1630
8*120 1598 1858
8*135 1855 2157
8*140 1969 2289
10*20 425 ≥1.00 494
10*40 735 855
10*50 785 913
10*60 943 1096
10*80 1256 1461
10*100 1572 ≥0.95 1828
10*120 1886 2193
10*125 1968 2289
10*140 2125 2470
12*60mm 1020 ≥1.20 1186
