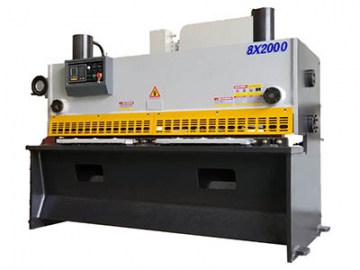

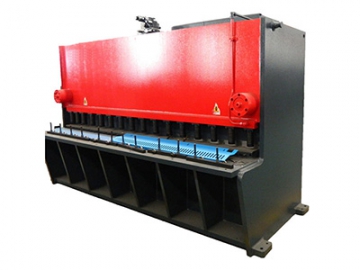

Cizalla Guillotina Hidráulica; Cizallas Hidráulicas; Máquina para Fabricar Chapas Metálicas

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/12-1-guillotine-shears.html

Parámetros
1. Sistema CNC: Sistema ESTUN E21s NC

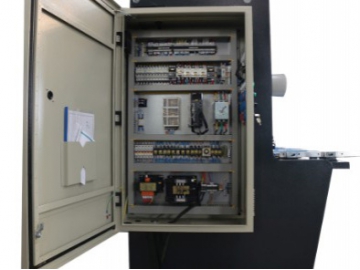

2. Componentes electrónicos: interruptor de recorrido & interruptor de límite de Schneider-Francia
3. Motor: Siemens-Alemania
4. Estándares de seguridad: CE ISO SGS

Detalles:

Especificaciones Técnicas:

Modelo	Espesor de Corte	Longitud de Corte	Recorrido por minuto	Rango de tope posterior	Ángulo de corte	Potencia del motor principal
Modelo	mm	mm	Veces/min	mm	°	kw
6×2500	6	2500	20-25	600	0.5-1.5	7.5
6×3200	6	3200	16-25	600	0.5-1.5	7.5
6×4000	6	4000	14-25	600	0.5-1.5	7.5
6×5000	6	5000	10-15	800	0.5-1.5	7.5
6×6000	6	6000	10-15	800	0.5-1.5	11
8×2500	8	2500	18-25	600	0.5-1.5	11
8×3200	8	3200	16-25	600	0.5-1.5	11
8×4000	8	4000	12-25	600	0.5-1.5	11
12×2500	12	2500	12-20	600	0.5-2	15
12×3200	12	3200	12-20	600	0.5-2	15
12×4000	12	4000	12-20	600	0.5-2	15
16×2500	16	2500	10-15	800	0.5-2.5	18.5
16×3200	16	3200	10-15	800	0.5-2.5	18.5
16×4000	16	4000	8-15	800	0.5-2.5	18.5
20×2500	20	2500	8-12	800	0.5-2.5	30
20×4000	20	4000	8-12	800	0.5-2.5	30
25×2500	25	2500	6-10	800	0.5-3.5	37
25×3200	25	3200	6-10	800	0.5-3.5	37
25×4000	25	4000	6-10	1000	0.5-3.5	37
32×2500	32	2500	6-8	1000	0.5-3.5	45
32×3200	32	3200	6-8	1000	0.5-3.5	45
40×2500	40	2500	4-8	1000	0.5-3.5	75

Características:

El diseño de la máquina proviene de EU, el marco de la máquina ha sido fabricado con soldadura de alta precisión , luego de ello ha pasado por un tratamiento térmico de recocido.
El sistema hidráulico y de transmisión hidráulica integral proviene de Rexroth Alemania, esto puede reducir los problemas causados por la fuga del líquido hidráulico.

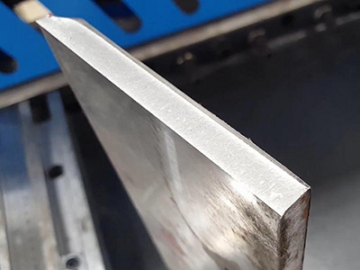

La cizalla guillotina hidráulica es un tipo de equipamiento que utiliza una cuchilla superior para cortar la placa con un menor ángulo de corte y distorsión, mejorando la calidad de corte.

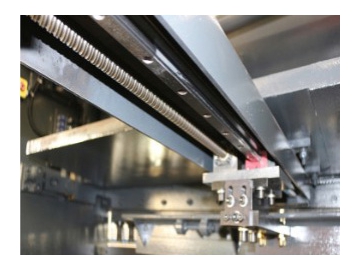

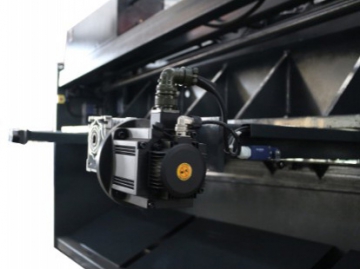

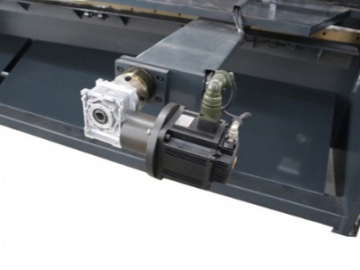

El tope posterior se ajusta con un husillo de bolas de alta precisión accionado por un controlador E21S, durante el proceso de corte el conversor de frecuencia previene que el dispositivo de posicionamiento se mueva de su lugar, de esta manera se mejora la precisión del posicionamiento.

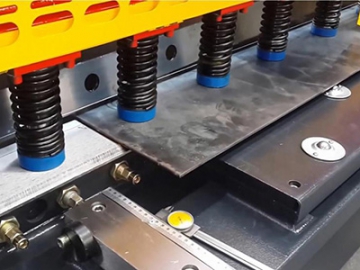

El dispositivo de alineación con luz, es conveniente y fácil de utilizar, el cilindro de presión cuenta con un mecanismo de resorte integrado, y una base acondicionada con una junta hecha con material especial para prevenir que el aluminio u otros materiales suaves queden impresos.
La máquina está hecha con acero aleado, tiene la capacidad de cumplir con diversos requerimientos en cuanto a impacto de carga, y alta resistencia al desgaste durante su funcionamiento.
La cizalla guillotina tiene un diseño ergonómico, el voladizo es ligero y práctico, la interfaz de control numérico es sencilla, precisa y fácil de usar.
La mesa de trabajo utiliza bolas de acero para reducir la resistencia a la fricción, y proteger la superficie de la pieza de trabajo. La máquina está hecha con materiales, y cuenta con dispositivos necesarios para proteger al operador de maquinaria. Además, gracias a su diseño innovador se pueden cortar materiales pequeños con facilidad.
El soporte frontal de material viene equipada con un regulador de posicionamiento y perpedicularidad para garantizar la precisión de corte, fácil operación y eficiencia.

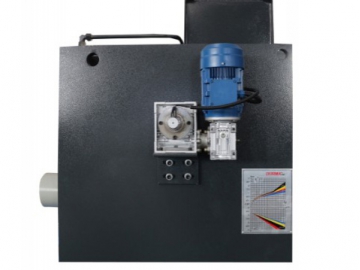

Mecanismo para rápido ajuste de reorganización del espacio entre cuchillas, para facilitar la operación manual y ajuste continuo.

Sistema CNC ESTUN E21S:
