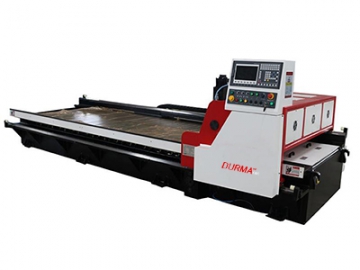

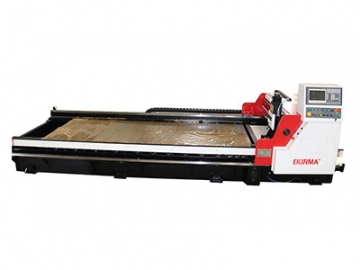

Máquina Fresadora de V-cut CNC, Serie-RAS; Ranuradora de Chapa; Máquina de Corte de Chapas en

Máquina Fresadora de V-cut CNC, Serie-RAS; Ranuradora de Chapa; Máquina de Corte de Chapas en "V"; Máquinas Ranuradoras

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/7-1-horizontal-cnc-v-grooving-machine.html

Parámetros Principales
1. Controlador CNC: HUST de Taiwan
2. Riel de guía líneal de alta precisión: HIWIN de Taiwan
3. Acoples: R W de Alemania
4. Estándares de seguridad: CE ISO SGS

Modelo	Espesor máx. de ranurado (mm)	Espesor min. de ranurado (mm)	Velocidad de ranurado (m/min)	Resolución de cuchilla L-R (mm)	Resolución de cuchilla U-D (mm)	Precisión de posicionamiento (mm)	Presión neumática (MPA)	Dimensiones (LargoxAnchoxAlto) (mm)
1220x2500	6	0.5	65	±0.001	±0.001	±0.01	6-8	4650x2300x1680
1220x3200	6	0.5	65	±0.001	±0.001	±0.01	6-8	5500x2300x1680
1220x4000	6	0.5	65	±0.001	±0.001	±0.01	6-8	6000x2300x1680
1220x5000	6	0.5	65	±0.001	±0.001	±0.01	6-8	7500x2300x1680
1220x6000	6	0.5	65	±0.001	±0.001	±0.01	6-8	8500x2300x1680
1500x4000	6	0.5	45	±0.001	±0.001	±0.01	6-8	6000x2550x1700
1500x6000	6	0.5	45	±0.001	±0.001	±0.01	6-8	8500x2550x1700

Este diseño aerodinámico es originario de europa. El marco y columnas de la estructura, han pasado por procesos de recocido y soldadura para eliminar tensión, brindarle buena rigidéz, alta precisión, y larga vida útil sin sufrir deformaciones.
Utiliza husillo de bolas, riel de guía líneal de alta resistencia, engranaje helicoidal grado D1N6 y un reductor tipo planetario.
El controlador CNC permite una operación totalmente. Las 4 cuchillas pueden duncionar de manera simultánea para una mejor eficiencia de ranurado.
Utiliza un controlador HUST de Taiwán y sistema servo de circuito cerrado Panasonic de Japón.
Viene equipada con un sistema de lubricación automática para reducir el desgaste, para un proceso más fino, mecanizado de precisión y respuesta rápida.

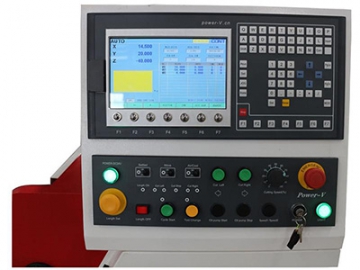

Controlador HUST de Taiwan (HUST-CNC-H6DKL-4)
Mesa de trabajo totalmente automática
Dispositivo de sujeción hidráulico.
Porta-herramientas y guía lineal hecha de material QT900, que se caracteriza por su excelente durabilidad.
Porta-herramientas de alta velocidad, husillo de bolas y riel de guía líneal
Dos tipos de cuchillas, cuatro juegos de cuchillas
Utiliza un dispositivo de enfriamiento para protección contra sobre calentamiento
Accesorios y herraje hidráulicos para tubos
Guía de rodillos resistesnte HIWIN de Taiwan
Válvula solenoide YUKEN de Japón Japan
Pistón y cremallera YYC de Taiwan
Acoples de Alemania Germany R W

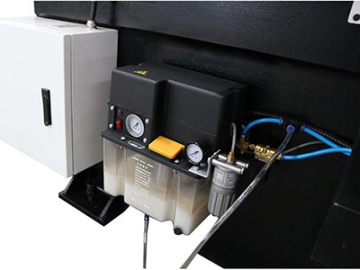

Sistema de lubricaicón HERG, que permite la configuración del tiempo de forma automática y reduce la fricción

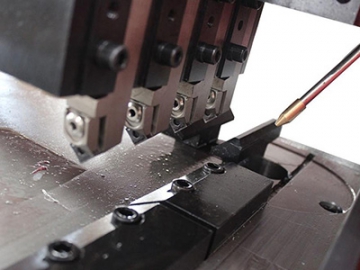

Sistema de enfriamiento por pulverización para las cuchillas, reducioendo la fricción y extendiendo su vida útil.

Control de 6 ejes
Acoplamiento de 6-ejes
Unidad min. de configuración 0.01mm
Pantalla a color de 10.4 pulgadas
La función de corte PLC permite un tiempo de escaneo fijo de 10ms
Cada eje cuenta con función de retroalimentación para mostar la posición de cada uno y así evitar colisiones
Con control de aceleración & desaceleración, panel de señal tipo SSR para salida externa

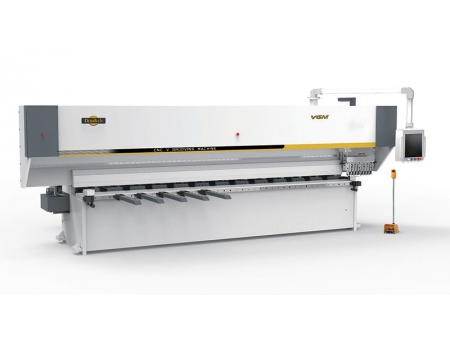

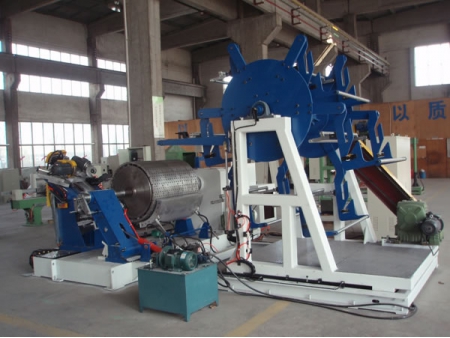

Productos relacionados
