Solicite un presupuesto

Este producto ha sido descontinuado y retirado de nuestro inventario.

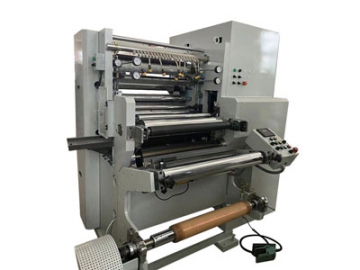

La máquina de corte y rebobinado está diseñada con servomotores y se caracteriza por su alta precisión, alta estabilidad y bajo nivel de ruido. Es adecuada para cortar materiales de baterías tales como materiales de electrodos positivos y negativos, electrodos y diafragmas de forma continua en tiras estrechas en el ancho requerido. Utilizando esta máquina de corte de material para baterías, los fabricantes de baterías pueden garantizar en gran medida un alto rendimiento, la calidad de bobinado y una gran capacidad producción. Si usted es un fabricante de baterías de litio, nuestras máquinas de corte y rebobinado son la opción ideal para usted.

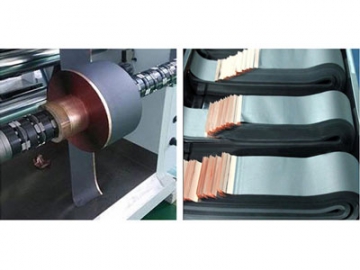

Muestras
Parámetros Técnicos
Tensión de funcionamiento 380V/50Hz
Potencia 6kW
Aire comprimido ≥0.6MPa
Ancho del rodillo guía 600mm
Material de corte Materiales para Baterías, tales como Cátodos, Materiales para Ánodos, Electrodos y Películas Separadoras.
Eje de desbobinado Eje de expansión de aire, con sistema de guiado automático
Diámetro máximo de la bobina durante rebobinado y desbobinado 450mm
Rebabas en los bordes ≤15um
Control automático de la tensión 0-25N (ajustable)
Precisión de la alineación durante el desbobinado ≤±0.1mm
Velocidad de corte 50m/min (ajustable)
Ancho de corte 25-600mm (a pedido)
Precisión de corte ≤0.05mm
Cuchillas circulares Diámetro externo: 110 mmMaterial: polvo de carburo de tungstenoSoporte de la cuchilla: sujeta la cuchilla con precisión durante las operaciones de corte.
Eje de la cuchilla de corte: El soporte de la cuchilla de corte gira con el eje de la cuchilla, permitiendo que esta gire a alta velocidad durante las operaciones de corte.
Nota: Las cuchillas pueden instalarse y reemplazarse rápidamente con ayuda de herramientas especiales.
Eje de rebobinado Eje de aire diferencial
Curvas en borde de rollo ≤0.1mm/m
Es importante elegir la máquina cortadora adecuada. De lo contrario, puede ocurrir lo siguiente
  • Bordes curvados/ondulados: Los bordes ondulados se crean en el corte, lo que da al borde enrollado un aspecto curvado y ondulado. Esto puede afectar significativamente a la precisión del proceso a lo largo del proceso de fabricación de baterías.
  • Bordes con rebabas:Las rebabas metálicas pueden causar daños importantes en las baterías de iones de litio. Pueden producirse cortocircuitos entre los terminales positivo y negativo debido a grandes rebabas metálicas debido a grandes rebabas que penetran la lámina separadora de la batería.
  • Derrame de polvo:El polvo desprendido de los electrodos reduce significativamente el rendimiento de la batería, incluyendo la reducción de la capacidad de la misma, y la extracción de células de iones de litio del electrodo positivo.
Información Detallada de los Componentes de la Máquina

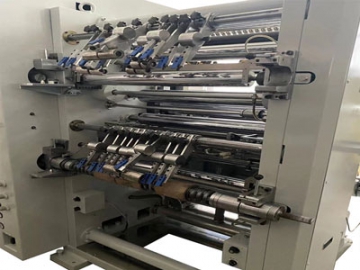

  • Sección de Desbobinado

    Details in Machine Components">
    • Eje de expansión de aire para el desbobinado.
    • Freno de polvo magnético para el control de la tensión constante.
    • Sistemas de guiado con sensores fotoeléctricos.
    • Detección automática y conteo de metros.

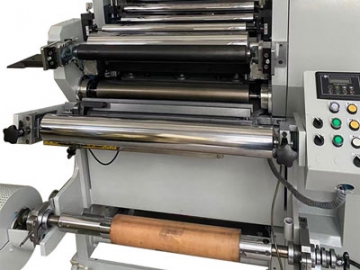

  • Sección de Rebobinado

    Details in Machine Components">

    La sección de rebobinado utiliza un eje de aire diferencial para garantizar la misma tensión en cada rollo, el funcionamiento sincronizado de los rollos y corte continuo. La tensión, la velocidad de corte y la presión de aire se pueden ajustar fácilmente y se muestran claramente en la pantalla táctil.

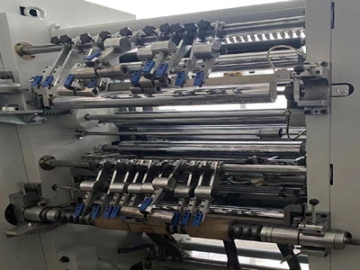

  • Sistema de Corte

    Details in Machine Components">

    El sistema de corte está diseñado con un carro de ajuste del eje de la cuchilla. Cuenta con varios portacuchillas disponibles que pueden adaptarse a diferentes anchos de corte. Los portacuchillas pueden trasladarse fácilmente a la cortadora para las operaciones de corte después de ser posicionados mecánicamente. No es necesario ajustar las cuchillas de corte debidos a los diversos anchos de corte. Esto aumenta en gran medida la vida útil de las cuchillas.

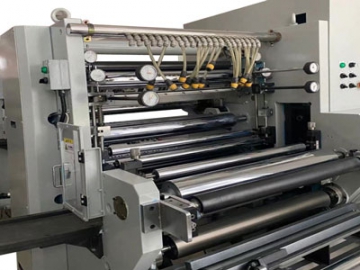

  • Control Preciso y Automático

    Details in Machine Components">
    • Fuerza de tracción controlada por servomotores.
    • Control de inversor Mitsubishi para el rebobinado.
    • Sistema de control PLC.
  • Sección de Corte

    Details in Machine Components">

    El corte con cuchilla rotativa es especialmente adecuado para cortar electrodos de batería con revestimiento intermitente. Los bordes de los electrodos cortados son lisos y sin rebabas ni curvaturas.

  • Diseñada con un sistema de recolección de polvo para eliminar eficazmente el polvo producido durante el proceso de corte y proporcionar un entorno de trabajo limpio. Esto también evita la contaminación del material de corte.

  • Equipada con una mesa de apoyo para usar durante los cambios de rollo para mejorar la eficiencia del trabajo.
