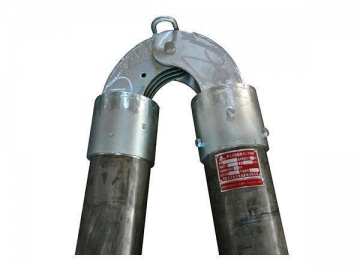

Poste grúa tubular de aleación de aluminio, en forma de A
Este poste grúa en forma de A de tubo de aleación de aluminio es ideal para montar un poste pequeño en su conjunto o levantar un peso moderado de componentes en la construcción de líneas de transmisión y distribución. Su factor de seguridad puede alcanzar 2.5. La fuerza de salida máxima de manivela es de hasta 5kN.
Aplicaciones: Para la erección de postes pequeños en la construcción de líneas
Notas:
1. La fuerza máxima de salida del cabrestante manual es de 5 kN.
2. Utiliza tubos de aleación de aluminio de alta resistencia como materiales principales, las piezas de acero están galvanizadas.
3. Pieza de cabeza fija montada con polea triple
4. El factor de seguridad es 2.5
5. Es recomendable de usar el cable de acero de 7mm, la longitud trabajable es 9 veces que la longitud del poste grúa.
6. Es recomendable usar el bloque de elevación de hierro (#11203, tipo gancho)
Parámetros del poste de grúa tubular de aleación de aluminio en forma de A
| Numero del producto | Modelo | Base de carrera(m) | Capacidad de carga vertical sin cabrestante (kN) | Tipo de cable con cabrestante manual | |||
| Longitud máxima(m) | Peso máximo (kg) | ||||||
| Elevación directa | Uso de dos bloques | Uso de tres bloques | |||||
| 03331 | LBGR100J-6 | 2.1 | 18 | 9 | 600 | 720 | |
| 03332 | LBGR100J-7 | 2.4 | 13 | 11 | 550 | 700 | |
| 03341 | LBGR120J-6 | 2.1 | 30 | 9 | 550 | 1050 | 1280 |
| 03342 | LBGR120J-7 | 2.4 | 26 | 11 | 550 | 870 | 1040 |
| 03343 | LBGR120J-8 | 2.8 | 21 | 13 | 700 | 840 | |
| 03351 | LBGR150J-8 | 2.8 | 31 | 13 | 550 | 1100 | 1500 |
| 03352 | LBGR150J-9 | 3.1 | 28 | 15 | 550 | 1100 | 1500 |
| 03353 | LBGR150J-10 | 3.5 | 24 | 17 | 550 | 1050 | 1280 |
| 03354 | LBGR150J-11 | 3.8 | 20 | 19 | 550 | 980 | 1160 |
