Parámetros
1. Material: 42CrMo o personalizado

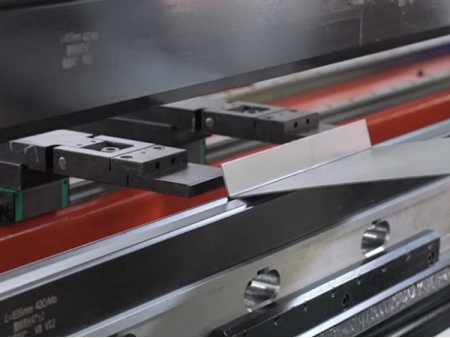

2. Utillaje para prensas plegadoras CNC
3. Tratamiento superficial: pulido o personalizado
4. Tamaño: personalizado

Caracterización:

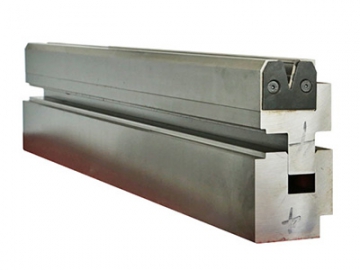

Tenemos troqueles, punzones, matrices, cuchillas y otros utillajes para plegadoras y guillotinas en stock.
Ofrecemos utillajes para plegadoras y guillotinas para fabricantes.
Somos una compañía avalada por más de 10 años de experiencia, por eso podemos ofrecerles una línea completa de utillajes de alta calidad para plegadoras.
Suministramos marcas de renombre en Amada, Tokyo, Komats, Strippit, Trumpf, Finn-power, LVD, y Beyeler gracias a nuestrs servicios OEM.
Los materiales para la fabricación de utillajes de plegado (utillajes para plegadoras) son 42CrMo, SCM440, 42CrMo4, y 4140.
Los materiales utilizados para la fabricación de utillaje para plegadoras son: Cr12MoV, SKD-11, W6Mo5Cr4V2, M2, SKH51, LD, D2, and DC53.
Los materiales para la fabricación de cuchillas para guillotinas son 9CrSi, 6CrW2Si, Cr12MoV, y SKD-11.

Utillajes Especiales para Plegadora:

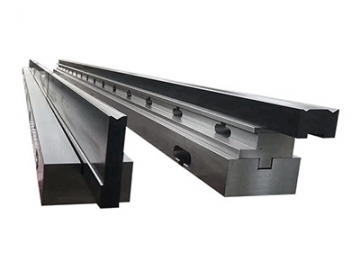

Utillajes Reforzados para Plegadoras:

Matrices, Punzones y Troqueles para Plegadoras para Formado de Bisagras

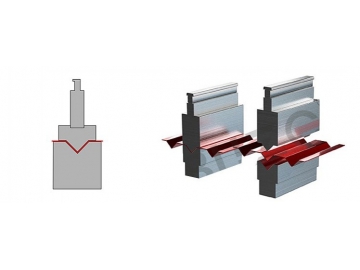

Plegado a 90°
Espesor de placa: 0.4-3.2mm
Plegado a 90° (recto)
Espesor de placa: 0.4-2.0mm
Plegado a 90° (cuello de cisne)
Espesor de placa: 0.4-5.0mm
Plegado a 90° (marco de puertas)
Espesor de placa: 0.4-2.3mm
Plegado a 90° (placa gruesa)
Espesor de placa: 4-10mm
Plegado a 90°
Espesor de placa: 0.4-3.2mm
Plegado a 90°
Espesor de placa: 0.4-3.2mm
Plegado a 90°
Espesor de placa: 0.4-3.2mm
Plegado a 90°(placa extra gruesa)
Espesor de placa: 7-15mm
Plegado a 90°(radio de plegado de uretano)
Espesor de placa: 0.4-3.2mm
Radio de plegado
Espesor de placa: 1.2-1.5mm
Ángulo agudo de plegado (placa gruesa)
Espesor de placa: 4-5mm
Ángulo agudo de plegado (pneumatic press brake)
Espesor de placa: 0.4-3.0mm

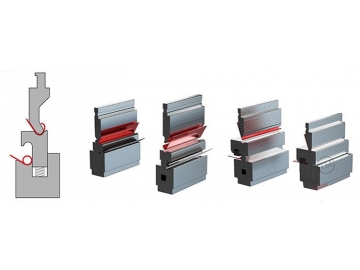

Dobladillo
Espesor de placa: 0.4-1.6mm
Dobladillo
Espesor de placa: 0.4-1.6mm
Dobladillo (pre-plegado)
Espesor de placa: 0.4-2.0mm
Dobladillo (aplanamiento)
Espesor de placa: 0.4-2.0mm
Dobladillo (pre-plegado)
Espesor de placa: 2.3-3.5mm
Dobladillo (aplanamiento)
Espesor de placa: 0.4-3.2mm
Dobladillo (aplanamiento)
Espesor de placa: 0.4-3.2mm

Número	Seccion Transversal	Código de Orden	Número	Seccion Transversal	Código de Orden
16 Endurecimiento/temple completo HRC47±2 100TON/M	Radio : 0.2R, 0.8R, 1.5R, 3.0R	0.2R L:016021 S:016022 0.8R L:016081 S:016082 1.5R L:016151 S:016152 3.0R L:016301 S:016302	51 HRC47±2 45TON/M	Radio : 0.2R	0.2R L:051001
147 Endurecimiento/temple completo HRC47±2 45TON/M	Radio : 0.2R, 0.8R, 1.5R, 3.0R	0.2R L:147001 0.8R L:147081 1.5R L:147151 3.0R L:147301	48 (Cuello de cisne alto) Endurecimiento/temple completo HRC47±2 50TON/M	Radio : 0.2R	0.2R L:048001 S:048002
116 Endurecimiento/temple completo HRC47±2 20TON/M	Radio : 0.2R	0.2R L:116001 S:116002	53 Endurecimiento/temple completo HRC47±2 45TON/M	Radio : 0.2R	0.2R L:053001
11680 Endurecimiento/temple completo HRC47±2 11TON/M	Radio : 0.2R	0.2R 116801	201 (Plegado de marco de puerta a 90°) Endurecimiento/temple completo HRC47 2 30TON/M	Radio : 0.2R	0.2R L:201001 S:201002
462 (Cuello de cisne) Endurecimiento/temple completo HRC47±2 70TON/M	Radio : 0.2R	0.2R L:462001 S:462002	20180 Endurecimiento/temple completo HRC47±2 15TON/M	Radio : 0.2R	0.2R:201801
151 Endurecimiento/temple completo HRC47±2 45TON/M	Radio : 0.2R	0.2R L:151001	203 (Plegado de marco de puerta a 90°) Endurecimiento/temple completo HRC47±2 30TON/M	Radio : 0.2R	0.2R L:203001 S:203002
463 (Cuello de cisne) Endurecimiento/temple completo HRC47±2 50TON/M	Radio : 0.2R	0.2R L:463001 S:463002	20380 Endurecimiento/temple completo HRC47±2 15TON/M	Radio : 0.2R	0.2R:203801
156 Endurecimiento/temple completo HRC47±2 30TON/M	Radio : 0.2R	0.2R L:156001	108 HRC47±2 50TON/M	Radio : 0.2R	0.2R L:108001 S:108002
46 (Cuello de cisne medio) Endurecimiento/temple completo HRC47±2 50TON/M	Radio : 0.2R	0.2R L:046001 S:046002	106 Endurecimiento/temple completo HRC47±2 12TON/M	Radio : 0.2R	0.2R

Longitud Estándar:

Longitud Estándar de Troqueles

Ancho de sección:
lado izquierdo/derecho
1. .394" (10mm)
2. .591" (15mm)
3. .787" (20mm)
4. 1.575" (40mm)
5. 3.937" (100mm) lado izquierdo
6. 3.937" (100mm) lado derecho
7. 7.874" (200mm)
8. 11.811" (300mm)
Longitud Estándar de Punzones
1. La mayoría de los utillajes pueden cargarse por un solo operador.
2. Son fáciles de almacenar.
3. Todas las herramientas vienen pre-cortadas en nueve piezas diferentes.
4. La mayoría de los punzones seccionados cuentas con dos "orejitas".
5. NITREX(HRC- 70) es el estándar para cada uno de los troqueles en la línea de utillaje.
6. También tenemos disponibles utillajes especiales. Contacte a nuestro equipo de ventas si necesita de algún tipo de utillaje especial.

Nota: Ofrecemos utillajes con longitudes espeaciales a un costo adicional.
