Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado
Solicite un presupuesto
- Parámetros
- Modelo: heramienta rejilla
- Software de diseño: AutoCAD, CAXA, etc.
- Material: cuerpo de punzón SKH51, troquel DC53
- Certificación: ISO9001:2008

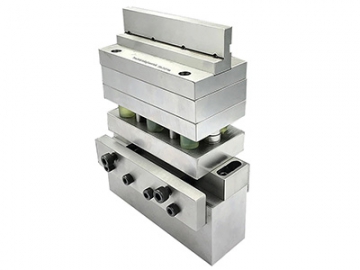

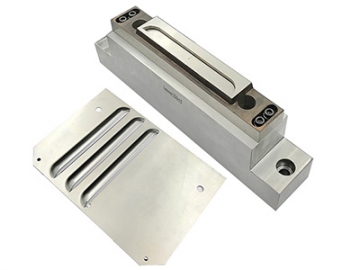

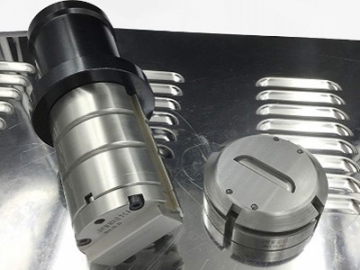

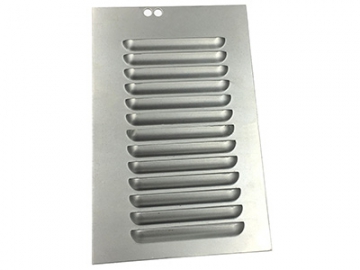

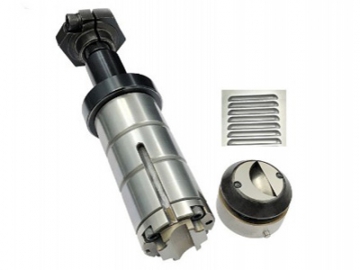

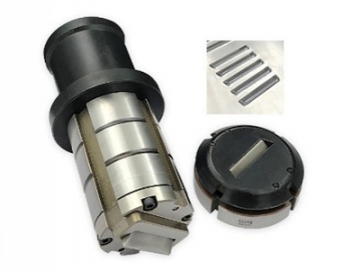

Herramienta Rejilla (Sobre relieve):

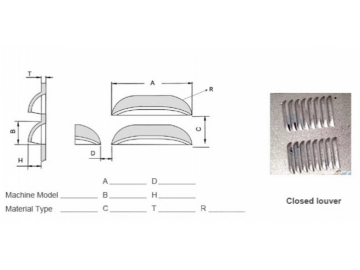

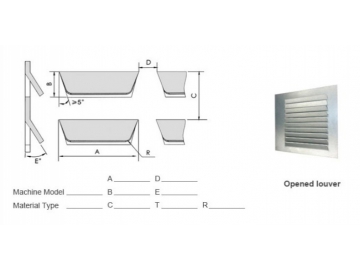

Tamaños de Herramienta Rejilla:
| Tamaño | ||||
| A | 50mm | 80mm | 80mm | 80mm |
| B | 10mm | 10mm | 12mm | 15mm |
| C | 5mm | 6mm | 6mm | 6mm |
Detalles:
| Material | Cuerpo del punzón SKH51, Die DC53 |
| Tratamiento térmico | HRC 60°- 62° |
| Cantidad de golpes antes de rectificar ( para acero inoxidable ) | Alrededor de 300000 golpes |
| ( para acero suave )Cantidad de golpes antes de rectificar | Alrededor de 500000 golpes |
| Vida útil de herramienta (redonda ) | Alrededor de 800000 golpes |
| Vida útil de herramienta ( forma especial ) | Alrededor de 600000 – 700000 golpes |
| Tiempo de entrega | 3 - 10 Días |
| Herramientas | multipunzón, herramienta de pre-punzonado para uso eléctrico (Eko), herramienta de relieve, herramienta de extrusión, herramienta tapping, cortes y conformados tipo puente, herramental pedestal, herramental multi-scribe, herramental de marcaje, herramental de corte y conformado, herramental de costilla progresiva, herramental de guión, herramienta de bisagra, herramental rolling offset, entre muchas otras herramientas más. |
| Opciones | Revestido con TICN o estaño |
Tabla de datos de holgura de la matriz recomendados (Valores referenciales):
| Tipo de accionamiento NCT | Tipo de material / espesor | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.2 |
| Hidráulico | Acero suave laminado en frío | 0.15-0.2 | 0.2-0.25 | 0.2-0.25 | 0.40-0.50 | 0.50-0.63 | 0.60-0.75 | 0.64-0.80 |
| Aluminio | 0.15-0.16 | 0.15-0.20 | 0.23-0.30 | 0.30-0.40 | 0.38-0.50 | 0.45-0.60 | 0.48-0.64 | |
| Acero inoxidable | 0.20-0.24 | 0.25-0.30 | 0.38-0.45 | 0.50-0.60 | 0.53-0.75 | 0.75-0.90 | 0.80-0.96 | |
| Mecánico | Acero suave laminado en frío | 0.15 | 0.15-0.18 | 0.18-0.27 | 0.24-0.36 | 0.30-0.45 | 0.36-0.54 | 0.38-0.58 |
| Aluminio | 0.15 | 0.15-0.16 | 0.15-0.24 | 0.20-0.32 | 0.25-0.40 | 0.30-0.48 | 0.32-0.51 | |
| Acero inoxidable | 0.15-0.18 | 0.15-0.22 | 0.21-0.33 | 0.28-0.44 | 0.35-0.55 | 0.42-0.66 | 0.45-0.70 |
| 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 |
| 0.70-0.88 | 0.80-1.00 | 0.90-1.13 | 1.00-1.25 | 1.10-1.38 | 1.20-1.50 |
| 0.53-0.70 | 0.60-0.80 | 0.68-0.90 | 0.75-1.00 | 0.83-1.10 | 0.90-1.20 |
| 0.88-1.05 | 1.00-1.20 | 1.13-1.35 | - | - | - |
| 0.42-0.63 | 0.48-0.72 | 0.54-0.81 | 0.60-0.90 | 0.66-0.99 | 0.72-1.08 |
| 0.35-0.56 | 0.40-0.64 | 0.45-0.72 | 0.50-0.80 | 0.55-0.88 | 0.60-0.96 |
| 0.49-0.77 | 0.56-0.88 | 0.63-0.99 | - | - | - |
