Punzonadora de torreta CNC (Hidráulica)

Solicite un presupuesto

Nosotros: http://machinerychina.es/6-hydraulic-sheet-metal-turret-punch-press.html

Característicass

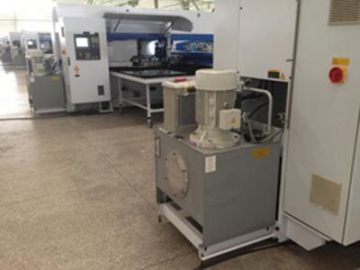

La punzonadora hidráulica de torrera cuenta con un sistema hidráulico con una apropiada servo válvula con control total de bucle cerrado. Es altamente distinguible y los usuarios pueden ajustar las carreras y velocidad.
La velocidad es 1000HPM. Es apta para procesar lamas, orificios limados, nervaduras onduladas, cortes ondulados y cuñas a través del control preciso del punto muerto.

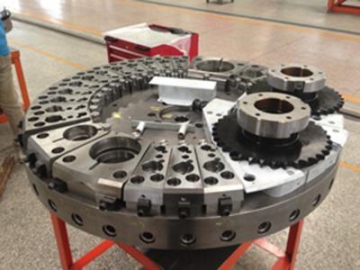

La placa de giro con bujes tiene un proceso que se hace en parís para asegurar la coaxialidad del troquel superior e inferior.
Los componentes hidráulicos, electricos y neumáticos son internacionales. .
El dispositivo de desechos de absorción al vacío garantiza que este desecho sea eliminado de forma correcta durante la perforación a alta velocidad, esto elimina completamente cualquier rebote mejorando la vida útil de la máquina.
Un gran husillo de bolas y corredera cumplen con los estándares internacionales para un proceso altamente preciso.
El marco cerrado tipo O está soldado utilizando una placa de acero que le da a la punzonadora una buena rigidez y muy poca deformación.
La prensa tiene una función de protección de pinzas que previene la perforación del área de protección y daños al molde y sujetadores, asegurando una operación continua.
La abrazadera se mueve automáticamente con la lámina procesada para evitar puntos muertos.
La estación utiliza una turbina precisa en conjunto con un mecanismo de husillo para asegurar el alto rendimiento. El diámetro máximo alcanza los 88.9mm y se podrá expandir.
La prensa cuenta con un dispositivo automático de lubricación centralizada que reduce la fricción durante el proceso. Esto aumentará la vida útil del equipo.
La prensa tiene una estructura de viga integrada. EL carro y la viga son un componente centralizado que garantiza la localización precisa. La máquina es extremadamente estable durante la alimentación de alta velocidad y elimina la deflexión de los ejes X e Y.

Especificaciones técnicas

Parámetros	Punzonadora de torreta HP-H300
Fuerza matrica (ton)	30
Máx dimensiones de lámina (mm)	1250×1500	1250×5000	1500×5000
Velocidad de alimentación (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60
No. De estación (no.)	32	32	32
No. Estación rotativa (no.)	2	2	2
No. De eje de control (no.)	4	4	4
Espesor de lámina (mm)	6.35	6.35	6.35
Max. frecuencia de marca (hpm)	/	/	/
Max. frecuencia de punzón (hpm)	600	600	600
Max. frecuencia de plantilla /25mm pasos hpm	X:350 Y:250	X:320 Y:220	X:300 Y:200
Max. diámetro de perforación (mm)	φ88.9	φ88.9	φ88.9
Potencia de motor principal (kw)	11	11	11
Precisión de paso (mm)	±0.1	±0.1	±0.1
Sistema CNC	FANUC	FANUC	FANUC
Velocidad de placa de giro (rpm)	30	30	30
Dimensiones externas (mm)	5020×2680×2340.5	5020×5000×2340.5	5520×5000×2340.5
Tipo	Línea cerrada	Línea cerrada	Cerrada

Parámetros	Punzonadora de torreta HP-H500A		Punzonadora de torreta HP-H500B
Fuerza matrica (ton)	50		50
Máx dimensiones de lámina (mm)	1250×1500	1500×5000	1250×1500	1500×5000
Velocidad de alimentación (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60	X:60 Y:60
No. De estación (no.)	32	32	32	32
No. Estación rotativa (no.)	2	2	2	2
No. De eje de control (no.)	4	4	4	4
Espesor de lámina (mm)	6.35	6.35	8	8
Max. frecuencia de marca (hpm)	/	/	/	/
Max. frecuencia de punzón (hpm)	300	300	300	300
Max. frecuencia de plantilla /25mm pasos hpm	X:200 Y:150	X:200 Y:150	X:200 Y:150	X:200 Y:150
Max. diámetro de perforación (mm)	φ88.9	φ88.9	φ88.9	φ88.9
Potencia de motor principal (kw)	15	15	15	15
Precisión de paso (mm)	±0.15	±0.15	±0.15	±0.15
Sistema CNC	FANUC	FANUC	FANUC	FANUC
Velocidad de placa de giro (rpm)	30	30	30	30
Dimensiones externas (mm)	5020×5000×2340.5	5020×5000×2340.5	5020×5000×2340.5	5520×5000×2340.5
Tipo	Cerrada	Cerrada	Cerrada	Cerrada

Parámetros	Prensa de torreta HP-H600
Fuerza matrica (ton)	60
Máx dimensiones de lámina (mm)	1250×1500	1500×5000
Velocidad de alimentación (m/min)	X:60 Y:60	X:60 Y:60
No. De estación (no.)	32	32
No. Estación rotativa (no.)	/	/
No. De eje de control (no.)	3	3
Espesor de lámina (mm)	8	8
Max. frecuencia de marca (hpm)	/	/
Max. frecuencia de punzón (hpm)	200	200
Max. frecuencia de plantilla /25mm pasos hpm	X:150 Y:100	X:150 Y:100
Max. diámetro de perforación (mm)	φ88.9	φ88.9
Max. frecuencia de marca (hpm)	15	15
Precisión de paso (mm)	±0.2	±0.2
Sistema CNC	FANUC	FANUC
Velocidad de placa de giro (rpm)	30	30
Dimensiones externas (mm)	5020×2680×2340.5	5020×5000×2340.5
Tipo	Cerrada	Cerrada

Parametro	HP-H800 Turret Punch Press
Fuerza matrica (ton)	80
Max. dimensión de lámina(mm)	1250×1500	1500×5000
Velocidad de alimentación (m/min)	X:60 Y:60	X:60 Y:60
Estación No (no.)	32	32
No. De estación rotativa (no.)	/	/
No eje control (no.)	3	3
Espesor de lámina (mm)	8	8
Max. frecuencia de marca (hpm)	/	/
Max. frecuencia de punzón (hpm)	150	150
Max. frecuencia de plantilla /25mm pasos hpm	X:150 Y:100	X:150 Y:100
Max. diámetro de perforación (mm)	φ88.9	φ88.9
Max. frecuencia de marca (hpm)	15	15
Precisión de paso (mm)	±0.2	±0.2
Sistema CNC	FANUC	FANUC
Velocidad de placa de giro (rpm)	30	30
Dimensiones externas (mm)	5020×2680×2340.5	5020×5000×2340.5
Tipo	Cerrado	Cerrado

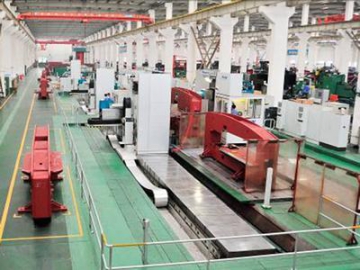

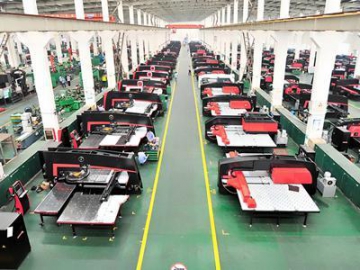

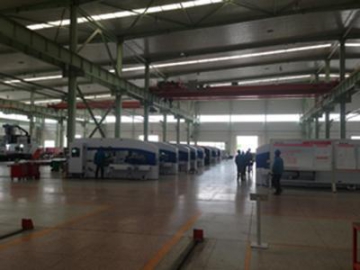

Fábrica
