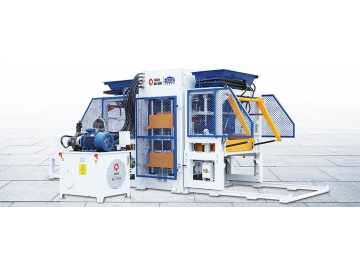

Máquina automática para fabricar bloques y ladrillos de hormigón QT10
Descripción
Esta máquina para fabricar bloques de hormigón QT10 tiene la capacidad de producir diez bloques por molde con unas dimensiones de 400 × 200 × 200mm. Asimismo, con sus moldes intercambiables, nuestro producto produce una serie de bloques y ladrillos con diferentes diseños y especificaciones.
| Principales especificaciones técnicas | ||||
| Producción por molde | 10 PCS/molde (Bloque estándar: 400×200×200mm ) | |||
| 54 PCS/ molde (Bloque sólido: 240×115×53mm ) | ||||
| 27 PCS/ molde (Enclavamiento: 225×112.5×60mm ) | ||||
| 35 PCS/ molde (Ladrillos Holanda: 200×100×60-80mm) | ||||
| Tiempo de ciclo | 15-20 segundos | |||
| Producción por Día(8 horas de trabajo) | Bloque hueco (400×200×200mm ): 14400-19200 pcs | |||
| Bloque sólido (240×115×53mm): 77760-103680 pcs | ||||
| Enclavamiento (225×112.5×60mm ): 31104-38880 pcs | ||||
| Bloque holanda (200×100×60-80mm): 40320–645900 pcs | ||||
| Frecuencia de vibración | 2940 rollos/minuto o 50 HZ | |||
| Fuerza de vibración | 100 KN | |||
| Motores de potencia | 48 KW | |||
| Dimensiones | 7568×2060×2968mm (Sin incluir la caja de control eléctrico) | |||
| Tamaño de la paleta | 1250×850mm | |||
| Peso bruto | Alrededor de 15T | |||
| Materia prima | Grava, arena, cemento, polvo y cenizas, cenizas, escoria, ganga, grava, perlita y otros residuos industriales. | |||
| Productos Aplicables | Bloques de concreto, productos de albañilería sólidos/huecos/celular, adoquines con o sin mezcla de frente, productos de jardinería y paisajismo, losas, bordeadoras ,bordillos, bloques de césped, bloques de pendiente y bloques de enclavamiento, etc. | |||
| Áreas de aplicación | Ampliamente usado en edificios, pavimentos de carreteras, plazas, jardines, paisajes, construcciones en la ciudad, etc. | |||
| Nota: Todos los parámetros de producción pueden estar sujetos a cambios sin previo aviso. | ||||
- Esta máquina bloquera automática se instala con un cilindro de colchón de aire, que se utiliza para absorber la vibración
- Diseñado con una plataforma integrada para vibración y moldeo, la máquina tiene peso ligero y alta eficiencia vibratoria.
- Hay dos motores que accionan el vibrador a través de un eje de transmisión sin la inconsistencia de los motores dobles, lo que facilita la conservación de la energía.
- El sistema resistente a la vibración se aplica para aliviar el impacto vibratorio sobre las partes mecánicas. Por lo tanto, este producto es capaz de trabajar durante más tiempo con un menor ruido.
Cinco ventajas
1. Tecnología de control del mezclador de frecuencias
a.)Esta máquina es muy resistente a la deformación y cuenta con un control de conversión de frecuencia para mantener el movimiento preciso y paralelo entre el cabezal y el molde.
b) Con la frecuencia de vibración controlada, el producto controla de forma eficaz el inicio y la parada de los motores, así logra evitar el sobrecalentamiento ocasionado por la operación continua y aumentar tanto la eficiencia de la vibración como la tasa de producción. .
c) Nuestro producto puede ahorrar hasta un 30 % de energía.
2. Válvulas direccionales dinámicas con alta actividad
a) Al regular el flujo y la presión del aceite automáticamente, esta válvula protege el cilindro hidráulico de daños debido a la inercia.
b) Emplea tuberías petroleras integradas de alta presión, muy prácticas a la hora de la instalación.
3. Múltiple eje rotatorio a 360° y alimentación fija
a) Esta máquina cuenta con un dispositivo de alimentación con rotación de alta velocidad y un excelente mezclador. De esta manera podemos asegurar la correcta densidad y consistencia de los bloques.
b) Esta alimentación uniforme es adecuada para diversas materias primas y moldes.
4. Sistema de control PLC Siemes, pantalla táctil y componentes eléctricos.
a) La pantalla táctil muestra el estado dinámico del sistema. De este modo, nuestro dispositivo permite la fácil configuración y el ajuste de los parámetros, esto optimiza el rendimiento de la producción. Además, ofrece opciones de advertencia automática y solución automática de problemas a través del servicio de telecomunicaciones, así como un bloqueo automático, capaz de prevenir con eficacia algunos accidentes mecánicos causados por errores de funcionamiento
b) El sistema de control PLC Siemens goza de una alta capacidad de adaptación y asegura un funcionamiento estable y adecuado de la máquina.
c) Los componentes eléctricos de la máquina bloquera son fabricados por la marca alemana Siemens.
5. Tratamiento térmico de los moldes y las partes principales de la máquina
a) Este producto está diseñado con una estructura para trabajo pesado e incluye moldes resistentes a la abrasión.
b) La dureza del producto alcanza el grado HRC 52.
c) Debido a la avanzada tecnología de producción, la vida útil de la máquina se incrementa en un 50%.
Líneas de producción de bloques de hormigón

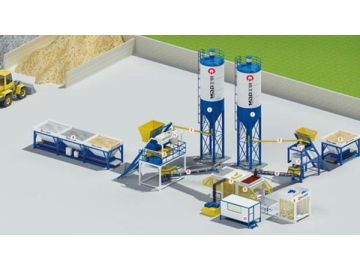

1. Línea de producción de control central para fabricar bloques de hormigón
Procesos: pesaje, dosificación, mezcla y moldeo automático o conformado del bloque, apilamiento y transferencia con la carretilla elevadora. Esta línea necesita 8 trabajadores para su operación.
1. Silo
2. Tornillo sin fin
3. Mezcladora
4. Sistema de pesaje del agregado
5. Sistema de pesaje del material de color
6. Banda transportadora
7. Máquina bloquera automática
8. Dispositivo para bloques de doble cara
9. Apilador
10. Sistema de control central
11. Sistema de pesaje para agua y cemento

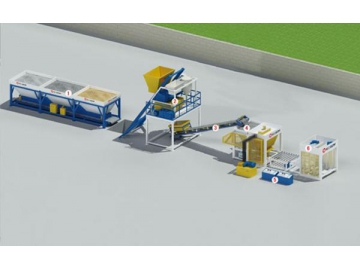

2. Línea de producción simple para la fabricación de bloques
Procesos: dosificación, mezcla y moldeo automático, transferencia y apilamiento de materiales mediante la carretilla elevadora. Nuestra línea de producción simple necesita 12 trabajadores.
1. Sistema de pesaje del agregado
2. Mezcladota
3. Cinta transportadora
4. Máquina bloquera automática
5. Sistema de control
6. Apilador

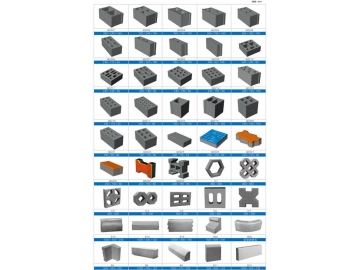

Modelos de bloque y ladrillo
