Solicite un presupuesto

Descripción

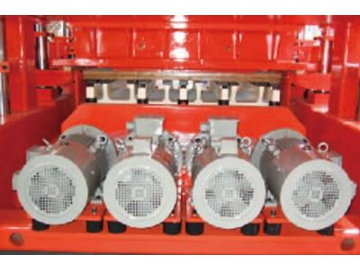

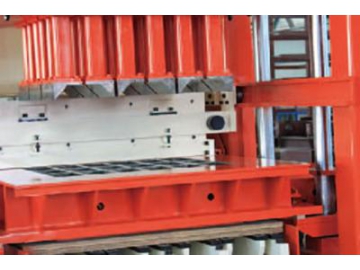

1). Sistema de vibración
Esta bloquera automática T15 cuenta con un sistema vibratorio de conversión de frecuencia con dos grupos de motores. Motores Siemens 7.5 KW × 4 para la vibración inferior y motores MVSI 5.5 KW × 2 para la parte inferior. También está equipado con un convertidor de frecuencia Siemens.

2). Sistema electrónico
Además del PLC Siemens S7, este producto cuenta con pantalla táctil y componentes electrónicos de las marcas Siemens y Turck.

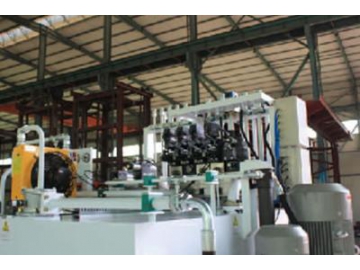

3). Sistema hidráulico
El sistema está compuesto de unidades modulares integradas importadas de Alemania e Italia, así como de una bomba Rexroth y motores ABB/Siemens.

4) Dimensiones generales (L x A x H):
Con dispositivo de doble cara: 7,600 x 2,400 x 4,400mm
Sin dispositivo de doble cara: 4,600 x 2400 x 4,400mm
Productos de hormigón: 50-400mmde altura
Tamaño del palé: 1,400 x 1,100mm
Máxima área de producción: 1,300x1,050mm

Principales especificaciones técnicas
Producción por molde 15 piezas por molde (bloque estándar: 400×200×200mm)
21 piezas por molde (bloque hueco: 400×150×200mm)
40 piezas por molde (bloque entrelazado: 225×112.5×60mm)
54 piezas por molde (ladrillo holandés: 200×100×60/80mm)
Tiempo de ciclo 15-25s (depende del tipo de producto)
Producción por turno(8 horas de trabajo) Bloque hueco (400×200×200mm): 24,000-28,800 piezas
Bloque hueco (400×150×200mm): 33,600-40,320 piezas
Bloques entrelazados (225×112.5×60mm): 46,080-57,600 piezas
Ladrillo holandés (200×100×60/80mm): 62,200-77,760 piezas
Frecuencia de vibración 5Hz-50Hz (300-3,000 rpm)
Fuerza de vibración 172kN
Potencia de los motores Mesa de vibración: 4×7.5kwMotores de vibración en la parte superior: 2×5.5kw
Dimensiones de la máquina Con dispositivo de doble cara: 7,600×2,400×4,400mmSin dispositivo de doble cara: 4,600×2,400×4,400mm
Tamaño del palé: 1400×1100mm
Peso bruto Aproximadamente 22T
Materias primas Piedra triturada, arena, cemento, polvo y cenizas de carbón, cenizas, escoria, grava, perlita y otros residuos industriales.
Productos Bloques de concreto, productos de mampostería sólidos / huecos / celulares, adoquines con o sin doble cara, celosías, productos de jardinería y paisajismo, losas, bordillos, bloques con hierba, bloques con pendiente, bloques entrelazados, etc.
Campos de aplicación Adecuado para edificios, pavimentación de calles, plazas, jardines, áreas verdes, construcciones urbanas, etc.
Nota: Todos los parámetros de producción pueden estar sujetos a cambios sin previo aviso.

Los datos de capacidad son teóricos y dependen de la configuración de la máquina, el diseño de la mezcla, los agregados utilizados y otras condiciones ambientales.

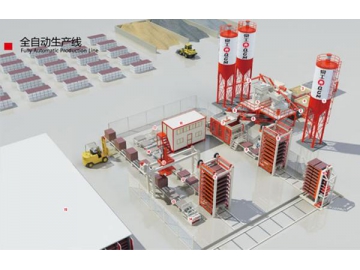

Línea de producción para fabricar bloques:
A. Línea de producción completamente automática: (requiere solo cinco trabajadores)


1. Silo
2. Tornillo sin fin
3. Sistema de pesaje del agregado
4. Sistema de pesaje del material de la cara
5. Mezcladoras para el material principal y el material de color
6. Banda transportadora
7. Máquina bloquera automática
8. Transportadora de bloques húmedos
9. Elevador
10. Carro transportador del producto

11. Descargador eléctrico
12. Transportador de bloques secos
13. Apilador
14. Almacén de palés
15. Transportadora de tanque
16. Dispositivo de reciclado de palés
17. Rotador de palés
18. Sala de control
19. Sala de curado

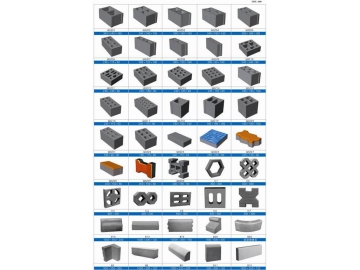

Modelos de bloques y ladrillos

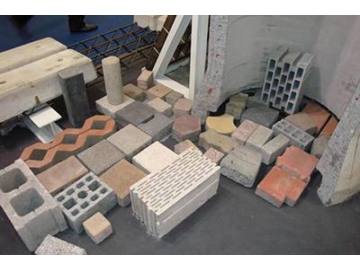

Muestras de productos
Esta máquina bloquera de hormigón es capaz de formar diversos bloques, como: bloques estándar de hormigón, bloque sólido o hueco, adoquines con o sin patrón en la superficie, losas, bordillos, bloques entrelazados, bloques para jardín y paisajismo, etc. Presentamos algunos ejemplos a continuación.
