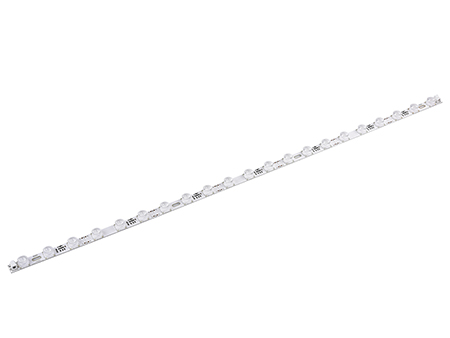

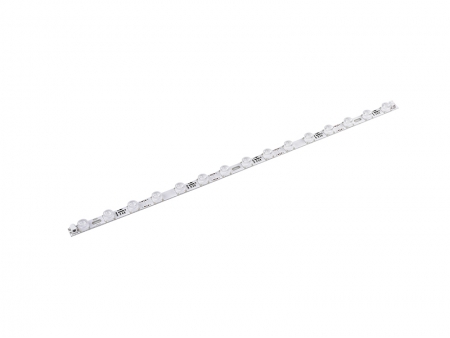

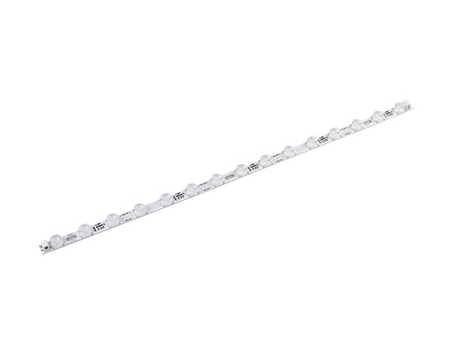

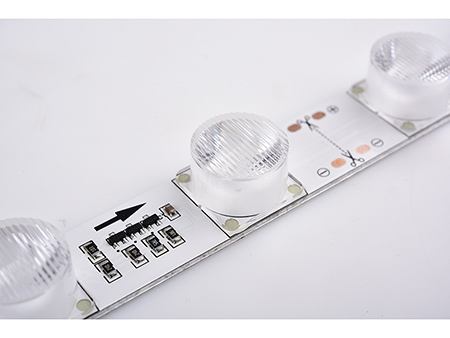

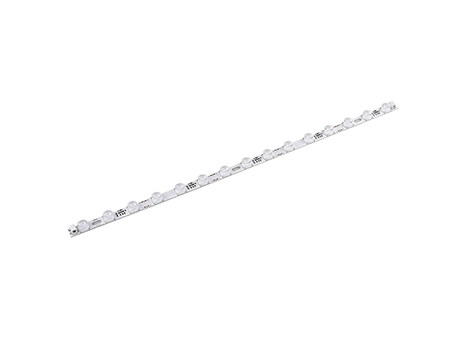

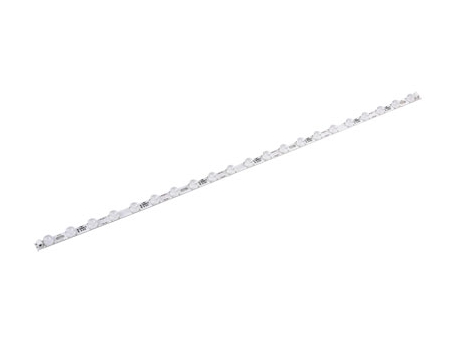

Tira LED rígida con iluminación lateral DRV-440E / DRV-443E
Solicite un presupuesto
Características:
- LED 3030, buena resistencia térmica, no deja puntos de luz y muy buena consistencia de iluminación.
- Bajo consumo de energía, alto brillo, y posee una vida útil duradera.
- LED atractivo y con una apariencia sobresaliente, buena disipación térmica y es ideal para cajas de luces pequeñas.
- Potencia de entrada DC24V, funcionamiento seguro y resistencia impermeable IP33.
- Driver de LED de corriente constante.
Parámetros técnicos:
Modelo | Chip LED | Color del LED | Temperatura de color (K) | Tensión nominal ( V ) | Potencia ( W ) | Flujo luminoso | Ángulo de haz | Dimensiones | |
( LM ) | ( °) | (longitud*ancho*altura mm)) | |||||||
DRV440E | 3030 | Blanco puro | 7000-8000 | 24 | 18 | 1800-1900 | 15*45 | 690*19*11.3 | |
DRV443E | 3030 | Blanco puro | 7000-8000 | 24 | 25 | 2500-2600 | 15*45 | 940*20*11.3 | |

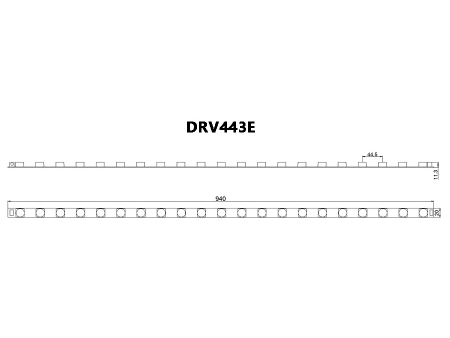

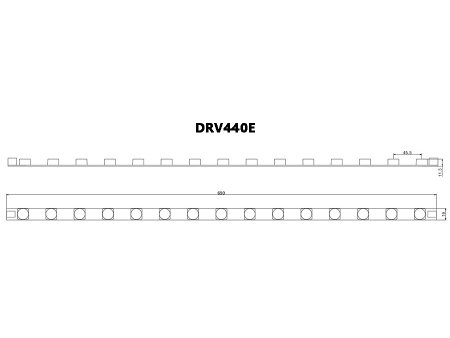

Dimensiones (Unidad:mm [in]):

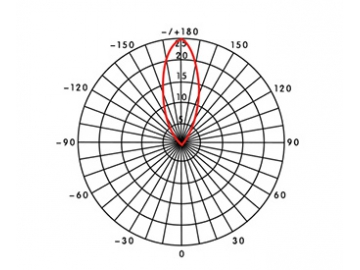

Curva de distribución de luz:

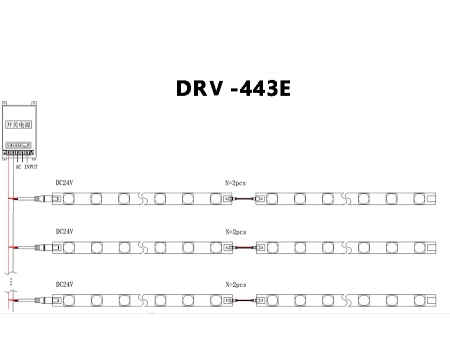

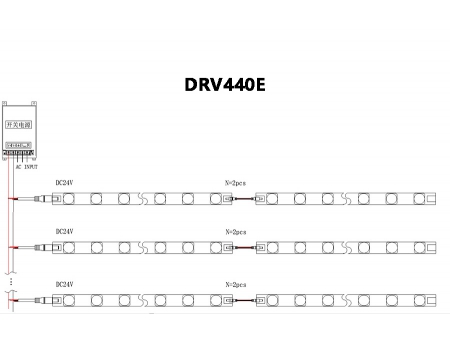

Diagrama de conexión:
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación.
- Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

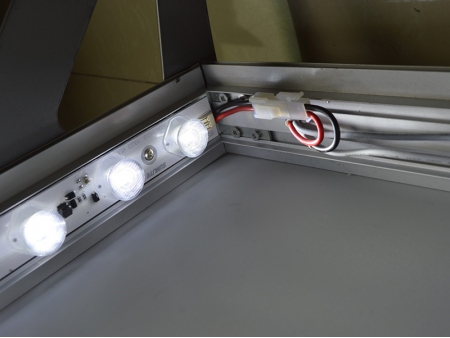

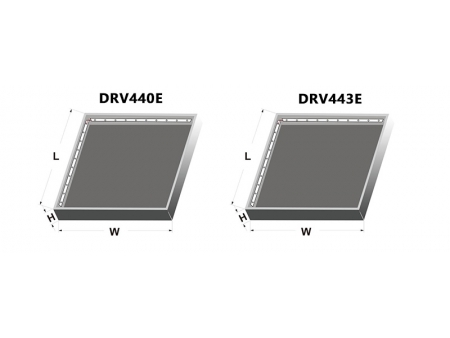

Diagrama de instalación:
Instrucciones del diagrama de instalación:
- El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
- Utiliza un modelo de caja de luz metálico.
- Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

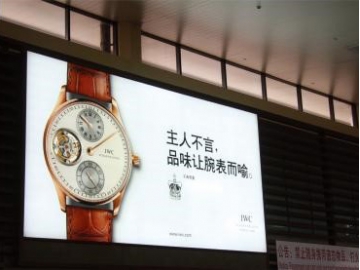

Ejemplos de usos:
