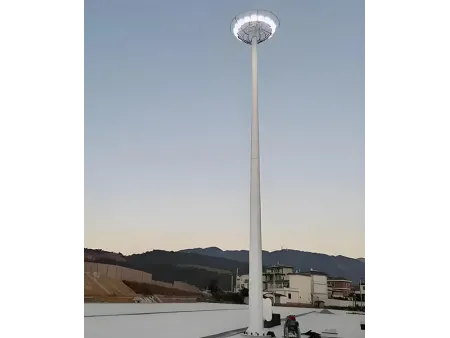

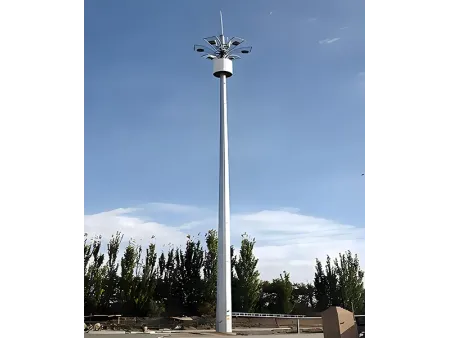

Torre de iluminación monopolar
Torre monopolo de acero autoportante diseñada para aplicaciones de iluminación de mástil alto, disponible en opciones de altura de 5 a 40 metros
Una torre de iluminación monopolar utiliza un poste vertical de acero como estructura principal, con luminarias o antenas montadas en la parte superior. Esta torre de iluminación de mástil alto está diseñada con conexiones superpuestas y atornilladas para facilitar su transporte y montaje in situ. Se utiliza comúnmente en grandes espacios abiertos, como puertos, aeropuertos y estaciones ferroviarias, donde se requiere una iluminación de amplio alcance.
- Norma de diseño: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura: 5–40m, adaptable a las necesidades del proyecto
- Velocidad del viento de diseño: 0–300 km/h, ajustada según las condiciones del sitio
- Tratamiento de la superficie: Galvanizado por inmersión en caliente; pintura
- La torre de iluminación monopolar puede equiparse con un marco de elevación disponible en formas cuadradas, circulares o poligonales para adaptarse a diferentes lugares de instalación.
- Los sistemas de elevación manuales o motorizados permiten subir y bajar las luminarias con suavidad, lo que agiliza y hace más seguro el mantenimiento.
- Algunas torres de iluminación monopolares integran funciones de comunicación o protección contra rayos, como las torres de estaciones base 5G unipolares o los mástiles pararrayos.
- Las versiones inteligentes pueden incorporar sensores ambientales, como detectores de luz, temperatura o humedad, para permitir el ajuste automático del brillo y un funcionamiento de bajo consumo.
| Producto | Torre de luz / iluminación |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificación de calidad | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y pernos | Grados 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Placa de acero |
| Rango de altura | 5–40M, personalizable según las necesidades del proyecto |
| Max diámetro | Hasta 1.5M |
| Longitud de la sección | Hasta 11M |
| Velocidad del viento de diseño | 0–300 km/h, ajustado según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado, sistema de colores RAL, personalizable |
| Tipo de conexión | Conexión de brida / conexión superpuesta |
| Apariencia | Galvanización por inmersión en caliente o pintura de color según requisito del proyecto |
| Características principales | Caras poligonales o redondas; conexión por brida o superpuesta; galvanización por inmersión en caliente/pintura |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Antenna Mast
- Lighting Lamps
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
