Medidor de agua de esfera súper seca

Solicite un presupuesto

Nosotros: http://smartwater-meter.com.ar/2-1-2-super-dry-dial-water-meter.html

Medidor de agua de rueda de aspa

Nuestra serie de medidores de agua de esfera súper seca cuentan con una transmisión de acoplamiento magnético para garantizar que el mecanismo de conteo esté completamente aislado del flujo de agua. Este diseño garantiza una cara del medidor limpia y clara, lo que facilita la lectura de su consumo de agua en cualquier momento. Más allá de su practicidad, estos medidores de agua cuentan con una estructura compacta, un diseño elegante, un rendimiento estable y una larga vida útil.

Especificaciones

Diámetro nominal	Ratio de aprobación R	Caudal de sobrecarga Q4	Caudal permanente Q3	Caudal de transición Q2	Caudal mínimo Q1	Resolución de lectura	Lectura máxima
mm	Q3/Q1	m³/h				m³
15	80	3.1	2.5	0.050	0.031	0.00005	99,999
	100			0.040	0.025
20	80	5	4	0.080	0.050	0.00005	99,999
	100			0.064	0.040
25	80	7.9	6.3	0.126	0.079	0.00005	99,999
	100			0.101	0.063
32	80	12.5	10	0.200	0.125	0.00005	99,999
	100			0.160	0.100
40	80	20	16	0.320	0.200	0.00005	99,999
	100			0.256	0.160
50	80	31	25	0.500	0.313	0.00005	99,999
	100			0.400	0.250

Dimensiones

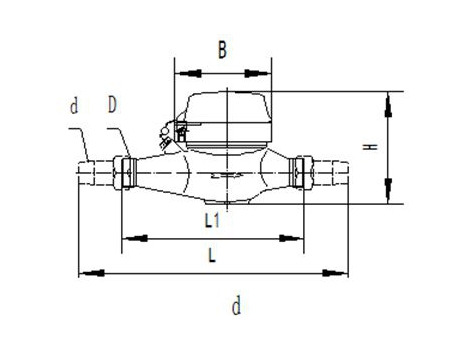

Medidor de agua de esfera súper seca (instalación horizontal)

Diámetro nominal	Longitud L1	Longitud L	Ancho B	Altura H	Conexión roscada
mm					D	d
15	165	259	89	102	G¾B	R1/2
20	190	294	89	102	G1B	R3/4
25	225	345	98	124	G1¼B	R1
32	230	354	104	124	G1½B	R11/4
40	200	328	112	130	G2B	R11/2
50	245	389	124	152	G2½B	R2

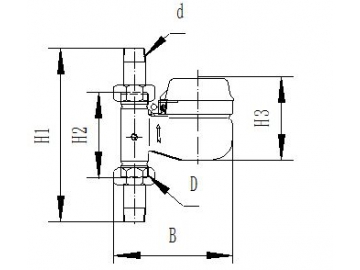

Medidor de agua de esfera súper seca (instalación vertical)

Diámetro nominal	Altura H1	Altura H2	Altura H3	Ancho B	Conexión roscada
mm					D	d
15	194	100	99.5	133	G¾B	R1/2
20	204	100	99.5	137	G1B	R3/4
25	228	108	122.6	166	G1¼B	R1
32	274	150	133.6	220	G1½B	R11/4
40	278	150	133.6	228	G2B	R11/2

Aplicaciones

Ideales para sistemas de agua domésticos, proporcionan lecturas precisas para el consumo de agua doméstica.
Estos medidores son perfectos para las empresas, ya que ofrecen mediciones confiables para el uso comercial del agua.
En entornos industriales, desempeñan un papel vital en el control y la medición del consumo de agua, lo que contribuye a una gestión eficiente de los servicios públicos.

Condiciones de trabajo

Clase de presión: MAP10
Clase de pérdida de presión: Δp63
Clase de sensibilidad del campo de flujo aguas arriba: U10
Clase de sensibilidad del campo de flujo aguas abajo: D5
Cumple con el estándar: GB/T 778.1 ~ 3-2007 (ISO4064-1~3:2005, IDT)
Clase de temperatura: medidor de agua fría: T30; medidor de agua caliente: T30/T90
