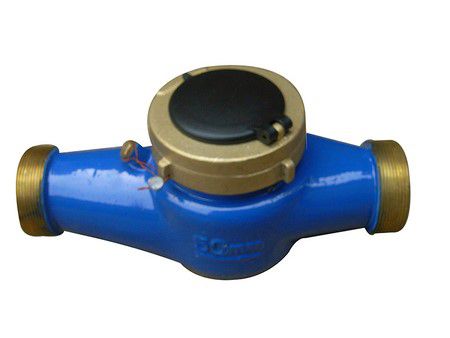

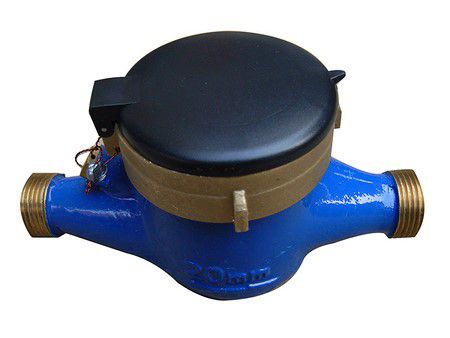

Medidor de agua de esfera húmeda
Solicite un presupuesto
Medidor de agua de rueda de aspa de chorro múltiple
Nuestros medidores de agua de esfera húmeda están diseñados para satisfacer diversas necesidades de medición, lo que los hace adecuados para una amplia gama de aplicaciones:
- Ideal para realizar un seguimiento preciso del consumo de agua en el hogar.
- Fiable para gestionar el consumo de agua en entornos comerciales e industriales.
- Monitorea eficazmente el uso del agua en escuelas, hospitales y otras entidades públicas.
- Crucial para el seguimiento y la gestión de los servicios urbanos de agua, ya que proporciona datos esenciales para la gestión del agua en las ciudades.
Especificaciones
Diámetro nominal | Ratio de aprobación R | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Caudal de transición Q2 | Caudal mínimo Q1 | Resolución de lectura | Lectura máxima |
mm | Q3/Q1 | m³/h | m³ | ||||
15 | 80 | 3.1 | 2.5 | 0.050 | 0.031 | 0.00005 | 99,999 o 999,999 |
100 | 0.040 | 0.025 | |||||
20 | 80 | 5 | 4 | 0.080 | 0.050 | 0.00005 | 99,999 999,999 |
100 | 0.064 | 0.040 | |||||
25 | 80 | 7.9 | 6.3 | 0.126 | 0.079 | 0.00005 | 99,999 o 999,999 |
100 | 0.101 | 0.063 | |||||
32 | 80 | 12.5 | 10 | 0.200 | 0.125 | 0.00005 | 99,999 o 999,999 |
100 | 0.160 | 0.100 | |||||
40 | 80 | 20 | 16 | 0.320 | 0.200 | 0.00005 | 999,999 |
100 | 0.256 | 0.160 | |||||
50 | 80 | 31 | 25 | 0.500 | 0.313 | 0.00005 | 999,999 |
100 | 0.400 | 0.250 |

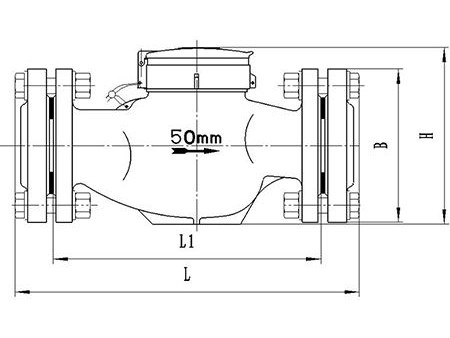

Dimensiones
Diámetro nominal | Longitud L1 | Longitud L | Ancho B | Altura H | Conexión roscada | |
mm | D | d | ||||
15 | 165 | 259 | 98 | 108 | G¾B | |
20 | 195 | 299 | 98 | 110 | G1B | |
25 | 225 | 345 | 103.5 | 115 | G1¼B | R1 |
32 | 230 | 354 | 103.5 | 115 | G1½B | |
40 | 245 | 373 | 125 | 156 | G2B | |
50 | 300 | 446 | 125 | 156 | G2½B | R2 |
50 | 280 | 360 | 165 (Diámetro exterior de la brida) | 181 | Conexión de brida 8-M16 |
Características
- Eficiente mecanismo de chorro múltiple (tipo rueda de aspas giratorias) para garantizar una medición constante y confiable del flujo de agua.

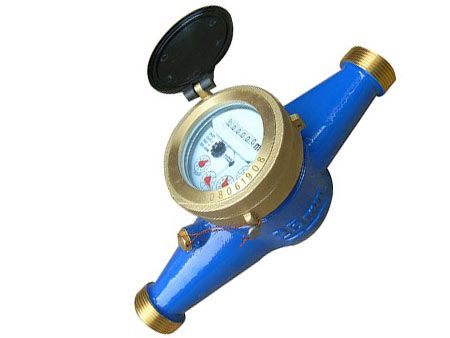

- La esfera está sellada con líquido para mantener la legibilidad y la claridad durante largos períodos.
- Estos medidores combinan las ventajas del bajo flujo de arranque de los medidores de tipo húmedo con la clara legibilidad de los medidores de tipo seco, lo que los hace adecuados para redes con diferentes calidades de agua.
- Cumple con las normas ISO 4064 Clase B (R80), lo que garantiza una medición precisa del agua.
- Ofrecemos la producción de modelos de alta sensibilidad dentro de la misma gama para cumplir con requisitos específicos.
- Disponible con carcasas de hierro o cobre, con opción de acabados recubiertos en cuerpos de cobre.
Condiciones de trabajo
- Presión de agua ≤1,6 MPa (16 bar)
- Clase de presión: MAP10
- Clase de pérdida de presión: Δp63
- Clase de sensibilidad del campo de flujo aguas arriba: U10
- Clase de sensibilidad del campo de flujo aguas abajo: D5
