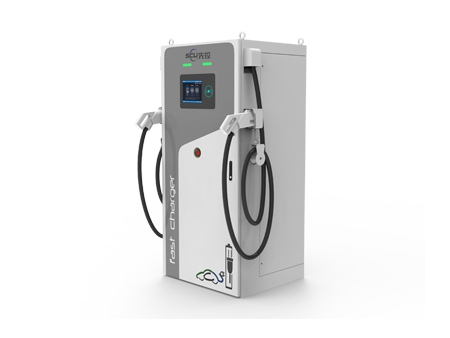

Estación de carga rápida DC, Serie EVDS
Solicite un presupuesto
La estación de carga rápida DC de la serie EVDS es inteligente e integrada, compuesta por la unidad de monitoreo, la unidad de distribución de energía y los módulos de potencia, con un rango de potencia general de 30 a 360kW.
Las estaciones de carga rápida DC de la serie EVDS también están diseñadas con funciones de alarma y protección de emergencia para garantizar la seguridad.
Aplicación
Infraestructuras públicas como áreas de descanso en autopistas, gasolineras, aeropuertos, aparcamientos, estaciones de autobuses, estaciones de mercancías, entre otros.
Vehiculos aplicables
Vehículos eléctricos, autobuses eléctricos, camiones y otros vehículos de carga rápida.
Ventajas
- Rango de potencia del cable: 30kW-360kW, realiza la carga de salida simple, doble o cuádruple al mismo tiempo. Tres modos al cargar con dos tomacorrientes: carga ecualizada (cada toma de carga comparte la misma potencia), carga rotacional (potencia máxima en una toma de carga y turnos) y carga flexible (la energía se distribuye de manera flexible).
- Estructura compacta para facilitar el transporte y la instalación, ocupa menos espacio en tierra.
- Rango de voltaje de salida: 200V-500V; 300V-750V (ajustable).
- Alta adaptabilidad para rangos de temperatura y conductos de aire de disipación de calor aislados. La disipación de calor está separada de los circuitos de control para garantizar un rendimiento totalmente libre de polvo.
- Amplio rango de entrada de CA y alta adaptabilidad a diferentes redes de servicios públicos, entrada de 3 hilos trifásicos sin línea nula.
- Pantalla táctil TFT a color para facilitar el manejo
- Protección de emergencia y función de alarma
- Función de protección de carga: el proceso de carga se suspenderá automáticamente en caso de mal funcionamiento, desconexión, sobretemperatura o sobretensión de la batería
- Función de parada de emergencia
- Múltiples interfaces de comunicación: redes inalámbricas CAN, RS485/RS232, Ethernet, 3G, 4G para acceder a la plataforma de gestión de operaciones
- Las pilas de carga tienen una función de monitoreo de aislamiento y se desconectarán automáticamente para garantizar una carga segura cuando el nivel de aislamiento sea bajo.
Parámetros técnicos
Modelo | Estación de carga rápida DC tipo piso | |||||
EVDS-500/360 | EVDS-500/180 | EVDS-500/120 | EVDS-500/60 | EVDS-500/30 | ||
EVDS-750/360 | EVDS-750/180 | EVDS-750/120 | EVDS-750/60 | EVDS-750/30 | ||
Capacidad del sistema | 360kW | 180kW | 120kW | 60kW | 30kW | |
Capacidad del módulo | 15kw | |||||
Entrada | ||||||
Voltaje de entrada nominal | 380VAC | |||||
Rango de voltaje de entrada | 260V~530V (260~304VAC, reducción de potencia de salida 50% ) | |||||
Frecuencia de entrada | 50/60Hz; Rango: 45Hz~65Hz | |||||
Componente de corriente armónica de entrada | <3% | |||||
Factor de potencia de entrada | ≥0.99 | |||||
Corriente de irrupción inicial | ≤ 110% de corriente máxima cuando está en funcionamiento | |||||
Salida | ||||||
Voltaje de salida | 200VDC-500VDC / 300VDC-750VDC | |||||
Tolerancia de voltaje de salida | ≤0.5% | |||||
Tolerancia de corriente de salida | Corriente≥30A, ≤1%; Corriente< 30A, ≤0.3A | |||||
Precisión de regulación de corriente | ≤1% | |||||
Precisión de regulación de voltaje | ≤0.5% | |||||
Voltaje de ruido pico a pico de la salida de CC | ≤0.5% (0MHz-20MHz) | |||||
Tiempo de arranque suave | 3-8s | |||||
Eficiencia general | ≥95% | |||||
Fuente de alimentación auxiliar BMS | 12V/10A | |||||
Conexión de red | Ethernet, CAN/RS485, 3G/4G | |||||
Modo de carga | Carga automática o carga manual (opcional) | |||||
Nivel de protección | IP55 (exterior) | |||||
Ruido acústico | ≤50dB | |||||
Temperatura de funcionamiento | -20℃~60℃ | |||||
Humedad de funcionamiento | ≤95% sin condensación | |||||
Rango de altitud | ≤2000 metros; reducción de potencia por encima de los 2000 metros | |||||
Dimensión (An*D*Al) | 1300*750* 1950mm | 650*750* 1950mm | 960*450* 1950mm | 600*450* 1850mm | 450*450* 1750mm |
