Máquina de Posicionamiento Visual, Alimentación Doble LY-850SD
Solicite un presupuesto
Adecuada para utilizarse con una línea de producción de cajas rígidas y tapas duras

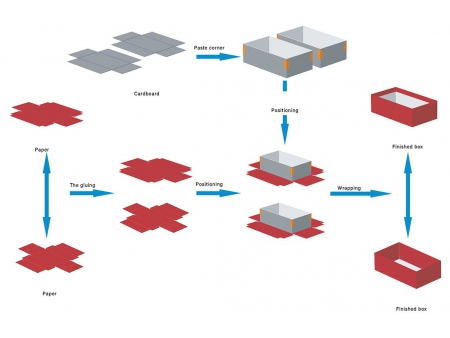

Lishunyuan ha desarrollado la máquina de posicionamiento visual LY-850SD con 2 alimentadores y 4 cámaras HD, con el objetivo de satisfacer la demanda de fabricación tanto de cajas de dos piezas como de tapas duras.

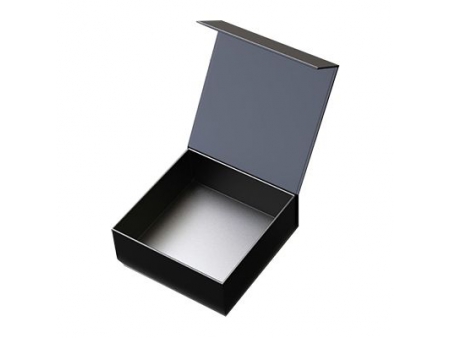

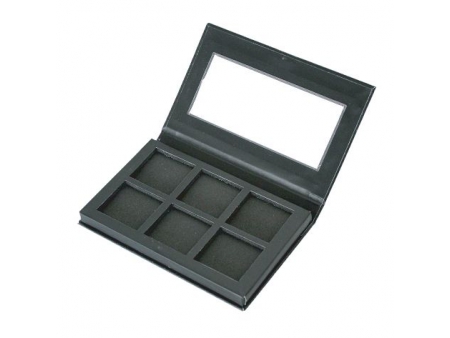

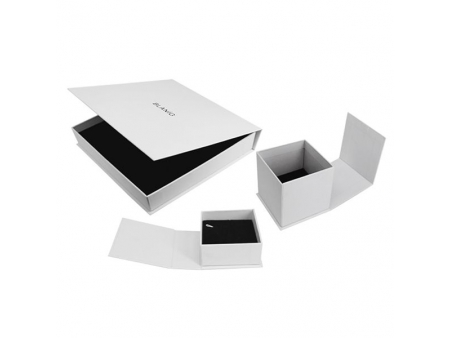

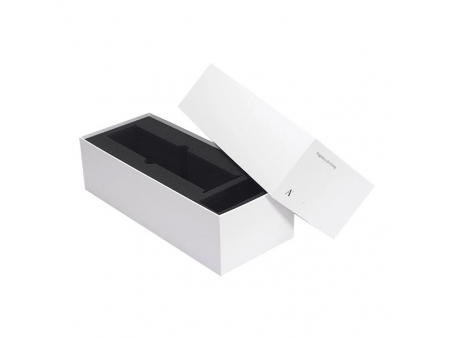

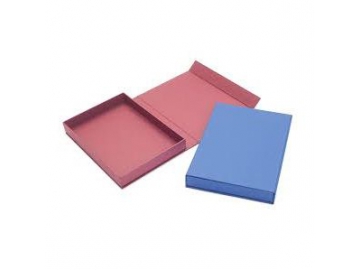

Muestras de Cajas Terminadas
- La sección de alimentación de papel cuenta con dos estaciones de control que operan de manera independiente, garantizando una manipulación precisa de papeles con diferentes grosores paso a paso.
- Gracias a un leva de succión impulsada por servomotor, el alimentador puede manipular tanto papeles delgados como gruesos. Esto minimiza incidencias como la superposición o desalineación de hojas, optimizando la estabilidad y velocidad en la alimentación del papel.
- Nuestra máquina de posicionamiento visual está equipada con un brazo robótico de la marca YAMAHA y cuatro cámaras HD para un posicionamiento preciso. Esto se traduce en cálculos más exactos y una precisión insuperable de ±0.05mm en la fabricación.
- Para trabajar con hojas de mayor tamaño, los dos palets se sincronizan, facilitando el cambio ágil entre distintos formatos de papel. Además, ofrece la flexibilidad de alternar entre impresiones de capa simple y doble con facilidad.Esta máquina no solo es capaz de producir cajas de dos piezas, sino también tapas duras de alta calidad.
- Este sistema de posicionamiento puede pasar a fabricar productos de un solo tipo con un solo clic, si se agotan los de otro tipo.
| Modelo | LY-850SD | |
| Tamaño de una hoja de papel | An. (min) | 45 mm |
| An. (máx) | 800 mm | |
| Lar. (min) | 120 mm | |
| Lar. (máx) | 900 mm | |
| Tamaño de dos hojas de papel | An. (min) | 45 mm |
| an. (máx) | 375 mm | |
| Lar. (min) | 120 mm | |
| Lar. (máx) | 900 mm | |
| Grosor del papel | 100-350 g/㎡ | |
| Grosor del cartón (C*D) | 1-3 mm | |
| Cartón de tapa dura tamaño individual | An. (min) | 45 mm |
| An. (máx) | 500 mm | |
| Lar. (min) | 90 mm | |
| Lar. (máx) | 1000 mm | |
| Cartón de tapa dura tamaño doble | An.(min) | 45 mm |
| An. (max) | 375 mm | |
| Lar. (min) | 90 mm | |
| Lar. (max) | 375 mm | |
| Tamaño min. del cartón | Ancho mín. de 15 mm, combinado con una partición de 1 mm de grosor. | |
| Tamaño de una caja | An. (min) | 45 mm |
| An. (máx) | 400 mm | |
| Lar. (min) | 45 mm | |
| Lar. (máx) | 700 mm | |
| Al. (min) | 10 mm | |
| Al. (max) | 120 mm | |
| Tamaño doble caja | An. (min) | 45 mm |
| An. (máx) | 350 mm | |
| Lar. (min) | 45 mm | |
| Lar. (máx.) | 450 mm | |
| Al. (min) | 10 mm | |
| Al. (max) | 120 mm | |
| Precisión de posicionamiento | ±0.05 mm | |
| Potencia máx. | 12 kW | |
| Velocidad de producción | 40-50 PZAS/MIN | |
| Velocidad de producción (una estación de producción) | 15-30 PZAS/MIN | |
| Velocidad de producción (dos estaciones de producción) | 32-50 PZAS/MIN | |
| Tamaño de la máquina (Lar.*An.*Al.) | 6100 mm*2900 mm*2000 mm | |

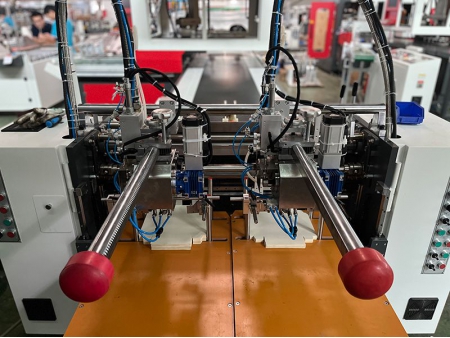

- Los alimentadores duales controlados completamente por servomotores garantizan la estabilidad en la alimentación.
- Dobles palets con control preciso paso a paso para el levantamiento.
- Cambio a modo de palet único con un solo clic.

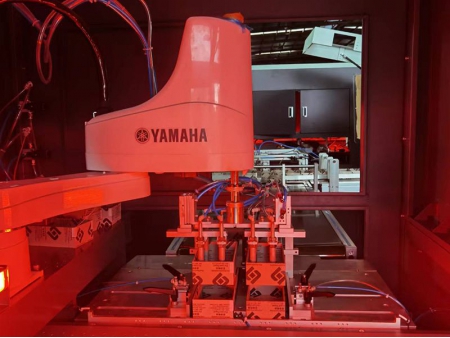

- El brazo robótico YAMAHA tipo 600 con una capacidad de carga de 10kg garantiza un espaciado más rápido y estable.

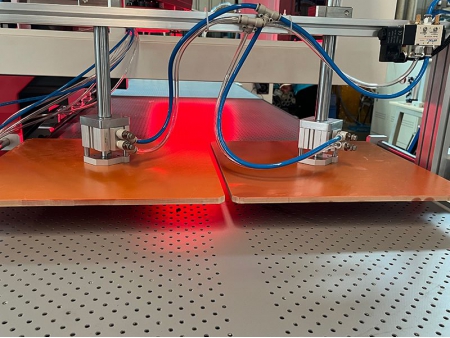

- Placas de presión independientes para fabricar cajas de diferentes alturas.

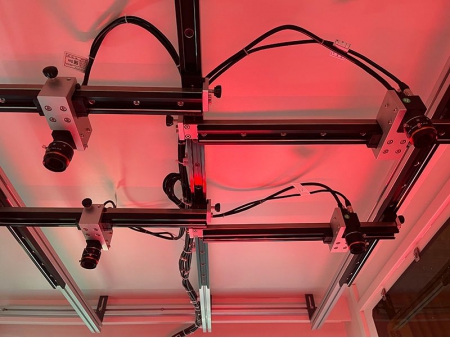

- Cuatro cámaras, ajustables de manera independiente, permiten la captura de puntos característicos con alta precisión.
