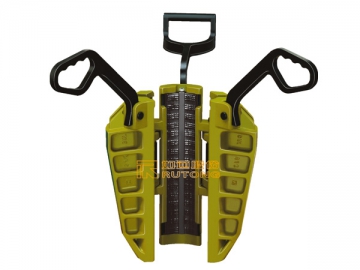

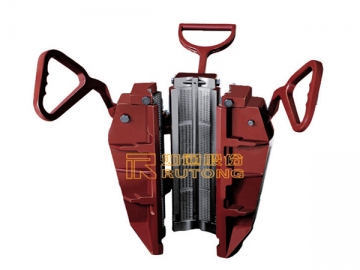

Cuñas para tubería de revestimiento tipo UC-3
La cuña para tubería de revestimiento tipo UC-3 es una herramienta de seguridad para operaciones de acondicionamiento de pozos de petróleo. Esta cuña se utiliza generalmente en combinación con arañas tipo JOY con bisagra e insertos y el cono trasero está diseñado con una proporción de 1:4 (con la excepción del producto con un cuerpo de 85/8 ). Todos los segmentos de la cuña ejercen las misma fuerza por lo que no se producen daños o deformaciones en la tubería de revestimiento. Además, el número de segmentos y de insertos en la cuña UC-3 es el mismo. Esta herramienta de fijación puede instalarse y utilizarse fácilmente y es posible cambiar el número de botones circulares de los insertos. Por último, la cuña para tuberías de revestimiento del tipo UC-3 ofrece un rendimiento seguro y fiable para un amplio rango de diámetros de tubería.
Especificaciones técnicas
Diámetro de la tub. de revestimiento | Tamaño de los segmentos | Número de insertos | Cantidad de botones circulares | Ahusamiento | Capacidad nominal (toneladas métricas) | |
in. | mm | 85/8 | 10 | 10 | 1:3 | 250 |
7 | 177.8 | |||||
75/8 | 193.7 | |||||
85/8 | 219.1 | |||||
9 | 228.6 | 103/4 | 10 | 10 | 1:4 | |
95/8 | 244.5 | |||||
103/4 | 273.1 | |||||
113/4 | 298.5 | 133/8 | 12 | 12 | ||
123/4 | 323.9 | |||||
133/8 | 339.7 | |||||
16 | 406.4 | 14 | 14 | |||
185/8 | 473.1 | 17 | 17 | |||
20 | 508 | 17 | 17 | |||
221/2 | 571.5 | 19 | 19 | |||
24 | 609.6 | 19 | 19 | |||
26 | 660.4 | 21 | 21 | |||
30 | 762 | 24 | 24 | |||
36 | 914.4 | 28 | 28 | |||
42 | 1066.8 | 32 | 32 |
