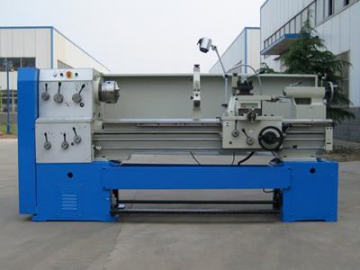

Torno de bancada partida serie CC (hueco de husillo φ52mm)

Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Torno de bancada partida serie CC (hueco de husillo φ52mm)
Solicite un presupuesto

Introducción
La serie CC de tornos metalúrgicos es empleada para fabricar piezas cilíndricas, perforadas, cónicas y extremos, también taladrar orificios, escariar, realizar ranuras de lubricación. Normalmente se utilizan para procesamiento en diferentes unidades de medición, métricos, pulgadas, módulos y pasos de roscas haciéndolos apto para usos con alta precisión y baja producción y plantas de reparación de maquinarias.

Este torno es capaz de procesar acero, hierro forjado, metales no ferrosos y materiales no metálicos. La precisión y rugosidad de la superficie de las piezas alcanzan al nivel IT7 y 1.6, respectivamente.

Es muy sencillo utilizarlo gracias a su estructura simple y alto rendimiento.

Características
  • Las guías de deslizamiento de la bancada cuenta con una frecuencia calentamiento por inducción de alta audiofrecuencia y enfriamiento, dándole una larga vida útil.
  • Las guías son giratorias que le dan una excelente precisión.

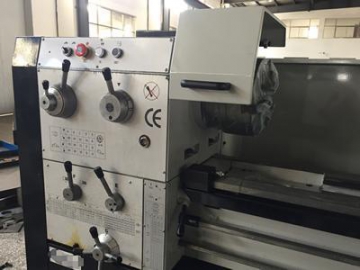

  • El engranaje dentro de la caja del husillo se realiza con volcado precisa que implica que durante el funcionamiento no se emitan ruidos.
  • Este torno se puede utilizar para procesar piezas con rosca.
  • La tolva guarda el aceite que se utiliza para lubricar.
  • El torno es seguro y confiable debido a los elementos eléctricos que se guardan en el gabinete eléctrico especializado.
  • Es fácil de utilizar y está equipado con un freno de pie y freno electromagnético.

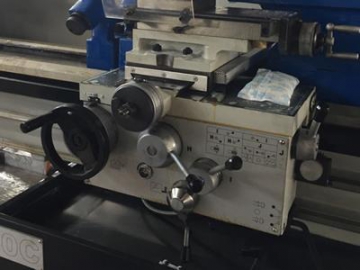

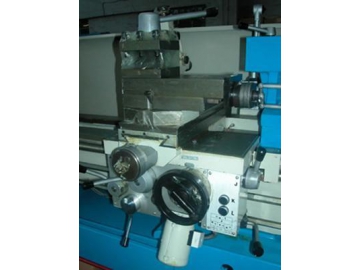

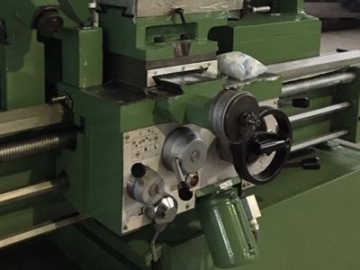

  • La caja de corredera está equipada con accesorios que avanzan y retroceden, controlan la velocidad de movimiento del apoyo del cuchillo.
Especificaciones técnicas
Ítem y modelo C6½36C C6½40C C6½50C
Capacidad de procesamiento Max oscilación de bancada 360 400 500
Max oscilación del carro transversal 190 230 330
Max oscilación sobre el hueco 520 560 660
Distancia central 750mm 1000mm 1500mm
Ancho de bancada 360
Husillo Hueco de husillo 52mm
Cabeza de husillo C6
Conicidad de husillo MT6
Velocidad de husillo (numero) 40-1400rpm (9 pasos), 1600rpm solicitud especial
Alimentación Gama de roscas métricas (tipos) 0.25-14mm (19 tipos)
Roscas por pulgadas (tipos) 2-40/pulgadas
Gama de roscas modulo (Tipo) 0.5-3.5mm (11kinds)
Placa deslizante Recorrido transversal 180mm
222mm
Deslizamiento de apoyo 95mm
Tamaño transversal del vástago de la herramienta 20×20mm²
Posicionador Cono de manga de taladro MT4
Diámetro de manga de taladro 65mm
Deslizamiento de manga de taladro 140mm
Potencia de motor principal 4KW 5.5KW
Tamaño de empaque (L×A×Alt)
Distancia central 750mm 2220×1150×1590mm

1000mm 2470×1150×1590mm

2500mm 2970×1150×1590mm
Peso neto /Peso bruto (kgs)
Distancia central 750mm 1350/2000 1400/2050 1500/2150

1000mm 1450/2100 1500/2150 1600/2250

1500mm 1600/2250 1650/2300 1750/2400

Accesorios estándar
1. Pinzas de tres mordazas
2. Mangas centrales
3. Llaves
4. Tornillos
5. Pistola de aceite

Accesorio especial

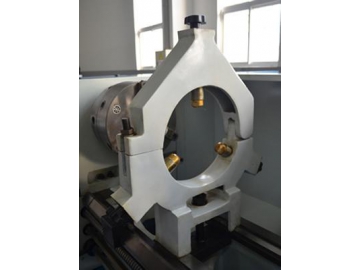

1. Luneta
2. Soporte de luneta
3. Pinza de cuatro mordazas
4. Chapa frontal
5. Operación manual

Accesorios opcionales
  • 1. Regla cónica

  • 2. Freno electromagnético y freno mecánico

3. Rueda antideslizante (rueda de maniobra para mano izquierda y rueda para mano izquierda con calibrado métrico o inglés y escala única o doble)

4. Equipo de protección CE (pinza de protección, protección de poste, y protección de husillo se pueden elegir).

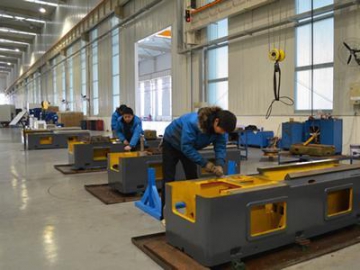

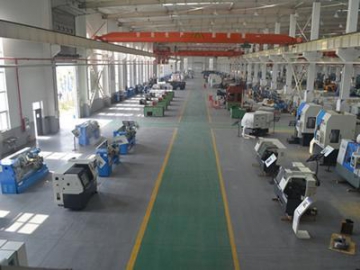

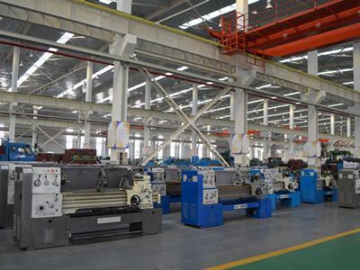

Fábrica
