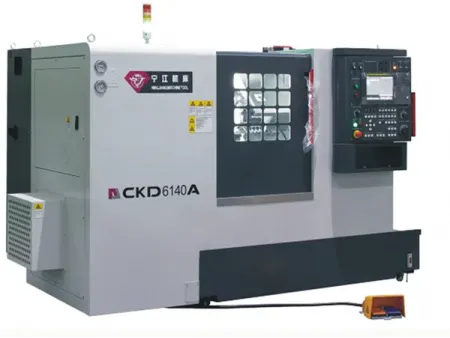

Torno CNC horizontal

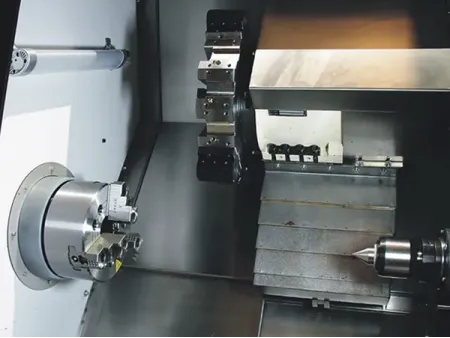

Este torno CNC horizontal de dos ejes, de alta eficiencia y precisión, cuenta con una cama rígida inclinada a 45°. La cama de hierro fundido de una pieza está fabricada con material de baja tensión y alta rigidez para garantizar la estabilidad. Las guías lineales de precisión y los husillos a bolas garantizan un posicionamiento preciso, altas velocidades de avance y una precisión duradera. El torno CNC horizontal está equipado con una torreta hidráulica servo de 8 estaciones, un plato de potencia de 8 pulgadas y un contrapunto hidráulico, lo que le permite gestionar tareas complejas de torneado de varios pasos y flujos de trabajo de mecanizado automatizados. Es adecuado para una amplia gama de operaciones de torneado en componentes de discos y ejes, incluyendo torneado exterior, refrentado, torneado cónico, roscado y perfilado de arcos.
- La base de hierro fundido de una sola pieza de alta resistencia proporciona una gran rigidez con una excelente amortiguación de vibraciones y una deformación mínima.
- El diseño de cama inclinada de 45° mejora la eficiencia de la extracción de viruta y la accesibilidad del operador, facilitando un mecanizado suave.
- Los ejes X/Z utilizan guías lineales de precisión y husillos de bolas de fabricantes especializados, lo que garantiza alta precisión, rigidez y un rápido movimiento del eje.
- La torreta servo hidráulica de 8 estaciones, fabricada de serie en Taiwán, permite un indexado rápido y preciso de las herramientas y un mecanizado continuo multiproceso.
- El mandril de potencia de 8 pulgadas y el cilindro hidráulico giratorio garantizan una sujeción fiable y estable de la pieza de trabajo.
- El contrapunto hidráulico permite el movimiento controlado por el eje Z y el desplazamiento programable del manguito, con modos tanto manuales como controlados por programa.
- La protección completa contiene el aceite, el refrigerante y las virutas para un funcionamiento limpio, una descarga suave de las virutas y un fácil mantenimiento.
- Un depósito de refrigerante estándar recoge las virutas de forma eficiente, y se pueden añadir accesorios opcionales para un mecanizado totalmente automatizado.
Componentes del buje
| Máx. giro sobre la cama (mm) | Ø400 | |
| Diámetro máximo de mecanizado (mm) | Piezas de disco | Ø360 |
| Piezas de trabajo de eje | Ø200 | |
| Longitud máxima de giro (mm) | 500 | |
| Altura del centro del husillo (mm) | 1000 | |
| Velocidad del husillo (r/min) | 100–4000 | |
| Potencia del motor del husillo (kW) | 11 | |
| Tamaño del mandril (pulgadas) | 8 | |
| Tipo de punta de husillo | A2-6 | |
| Recorrido del eje X/Z (mm) | 200/530 | |
| Desplazamiento rápido del eje X/Z (m/min) | 20/20 | |
| Recorrido del contrapunto (mm) | 380 | |
| Recorrido del eje del contrapunto (mm) | 110 | |
| Diámetro del eje del contrapunto (mm) | Ø80 | |
| Cono del eje del contrapunto (mm) | MS NO.4 | |
| Estaciones de torreta | 12 | |
| Tamaño de la herramienta de torneado (mm) | 25×25 | |
| Diámetro máximo de la barra de mandrinar (mm) | Ø32 | |
| Sistema CNC | FANUC 0i TF Plus | |
| Modo de control | Circuito semicerrado | |
| Elemento de retroalimentación del husillo | Encoder | |
| Elemento de retroalimentación de eje lineal | Servomotor con codificador incorporado | |
| Potencia del motor X/Z (kW) | 1.2/1.8 | |
| Potencia del motor de la bomba de refrigerante (kW) | 0.37 | |
| Capacidad del tanque de refrigerante (L) | 180 | |
| Potencia del motor de lubricación (kW) | 0.025 | |
| Capacidad del tanque de lubricación (L) | 1.8 | |
| Presión del sistema hidráulico (MPa) | 4 | |
| Capacidad del tanque hidráulico (L) | 50 | |
| Dimensiones generales (L×An×Al) (mm) | 2820×1500×1700 | |
| Peso de la máquina (kg) | 3000 | |
