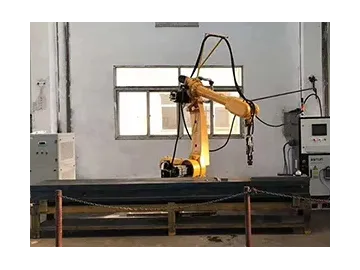

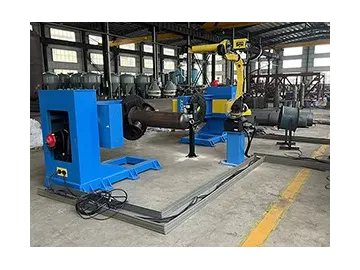

Máquina de revestimiento láser / Máquina de recubrimiento láser (laser cladding)
La máquina de revestimiento láser (laser cladding) adopta un servomotor para la transmisión con movimiento preciso, que se puede utilizar para soldar acero al carbono, acero inoxidable, aluminio y otros metales, ejes de motor y piezas de trabajo cilíndricas (CO2 / MAG / MIG, láser y otros métodos de soldadura), por lo tanto, es ampliamente utilizado en automoción, motocicleta, extinción de incendios, electromecánica, renovación y otros campos. Se adopta un mecanismo de sujeción de la bolsa de aire para presionar o reiniciar la pieza de trabajo, que se puede controlar automáticamente para facilitar la carga y descarga de la pieza de trabajo. Su sistema de control utiliza un controlador lógico programable (PLC) LS como sistema de control principal, complementado por el control de relé, que realiza el control automático del proceso de soldadura. El operador puede configurar la velocidad de soldadura y otros parámetros directamente a través de la interfaz de operación para satisfacer las necesidades de producción.
| Modelo | JXZF-Ø250-Ø800-L3100 |
| Potencia de entrada | 220V/50HZ |
| Ciclo de trabajo | Continuo |
| Capacidad nominal | 5kW |
| Rango de ajuste de la presión de aire | 0.2Mpa-0.6Mpa |
| Espesor de la pieza de trabajo | 1mm-5mm |
| Diámetro de la pieza de trabajo | Ø250mm-Ø800mm |
| Longitud de la pieza de trabajo | 100mm-3100mm |
| Carrera de elevación de la antorcha | 100mm |
La máquina de revestimiento láser consta de un cuerpo de máquina, un mecanismo de accionamiento de pistola de soldadura, un sistema neumático, un sistema de control eléctrico y una máquina de soldar y otros componentes.
El cuerpo de la máquina de revestimiento láser está hecho de las siguientes partes:
- Base y cama: un bastidor de soporte para soportar el peso de la máquina;
- Mandril principal: se utiliza para soportar la pieza de trabajo, para cumplir con los diferentes requisitos de soldadura del producto;
- Carro de soldadura: se utiliza para soldar para garantizar que la antorcha de soldadura de desplazamiento y soldadura suaves.
- La velocidad de soldadura se puede ajustar de forma continua mediante el control del servomotor.
- El dispositivo de ajuste del ángulo de soldadura de 2 ejes puede ajustar y bloquear diferentes ángulos de soldadura para cumplir con el requisito.
- El movimiento, la elevación y el reinicio de la antorcha de soldadura se controlan automáticamente mediante cilindros neumáticos para una carga y descarga de piezas de trabajo estable y confiable.
- La máquina de revestimiento láser puede funcionar de forma automática, manual y semiautomática.
- El cordón de soldadura de la pieza de trabajo se corrige mediante una fuente de luz infrarroja. Primero verifique manualmente si la costura longitudinal coincide con el rayo infrarrojo, asegúrese de que coincida y luego presione el botón para sujetar, lo que garantiza la precisión y suavidad de la costura de soldadura.
- El PLC está equipado con monitor y tiene 1 año de garantía.
- El marco principal está hecho de placa de acero que se suelda y se somete a un tratamiento de envejecimiento.
- Todas las piezas se recubren con imprimación antioxidante después del granallado y el descascarillado, o el decapado y el fosfatado, y luego se recubren con una capa superior para permitir una apariencia limpia y hermosa.
