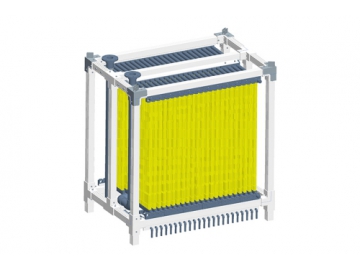

Los módulos de biorreactores de membrana, también conocidos como módulos MBR, son unidades de tratamiento de aguas residuales compuestas por membranas MBR, tuberías de efluentes, tuberías de aireación y marcos de módulos. Los módulos MBR se sumergen, en su mayoría, directamente en el tanque del reactor sin un recipiente de presión, estos se denominan biorreactores de membrana sumergida (SMBR) o biorreactores de membrana sumergida (IMBR). Los marcos de los módulos MBR están hechos de acero inoxidable resistente 304/316 o FRPP para una excelente resistencia a la corrosión y una gran durabilidad. Asimismo, nuestros módulos MBR están disponibles en configuraciones de uno o dos niveles y dispuestos en una o varias filas.

Aplicaciones
Características
Parámetros
Modelos

Applicaciones

Mejora y renovación de las plantas de tratamiento de aguas residuales existentes ;
Tratamiento de aguas residuales domésticas urbanas y rurales;
Tratamiento de aguas residuales en las industrias médica y agrícola;
Tratamiento de aguas residuales industriales de los sectores de la pulpa y el papel, farmacéutico, impresión y pintura, fibras químicas, alimentación y las bebidas, galvanoplastia, etc;

Características

El módulo del biorreactor de membrana permite un proceso de separación sólido-líquido sumamente eficiente, produciendo un efluente de alta calidad con una turbidez y una materia en suspensión casi nulas para que pueda ser reutilizado directamente, lo que da lugar a una reutilización de aguas residuales mucho más eficiente;
Las membranas MBR tienen una tasa de retención muy alta, lo que significa que todos los microorganismos quedan efectivamente retenidos en el reactor, y se pueden conseguir tiempos de retención hidráulica (HRT) y tiempos de retención de sólidos (SRT) totalmente independientes y controlados de forma fácil y flexible;
Los módulos de membrana MBR se caracterizan por su alta eficiencia en la eliminación de nitrógeno y fósforo.
El biorreactor funciona con altas tasas de carga volumétrica y largos tiempos de retención de sólidos(SRT) para minimizar la producción de lodos residuales.
Gracias al módulo de biorreactor de membrana, las plantas de tratamiento de aguas residuales pueden eliminar la necesidad de utilización de tanques de sedimentación, lo que supone un importante ahorro de espacio y de costos de inversión.
En combinación con un sistema PLC, se puede lograr el control automático de los módulos de membrana.

Parámetros

Parámetros de las aguas residuales crudas
Fuente d agua	aguas residuales municipales, domésticas, de hostelería, industriales, mineras, químicas
PH	2-12
Concentración máx. de sólidos	15000ppm
Tamaño máx. de partículas	≤2mm
Contenido de FOG (aceites y grasas)	＜2mg/L
Demanda bioquímica de oxígeno (BOD)	＜400mg/L
NH3-N	＜50mg/L
Parámetros de agua tratada
Sólidos suspendidos	＜1mg/L
índice de densidad de sedimentos (SDI)	＜3
Turbidez	＜0.5NTU
Organismos coliformes	100/100ml
NH3-N	＜50mg/L
Parámetros operacionales
Filtración	Filtración por presión negativa
Limpieza	Lavado con aire, lavado a contracorriente
Temperatura de trabajo	5-45°C
Presión de succión	0.01-0.05Mpa
Presión transmembrana máx. (TMP)	0.05Mpa
NH3-N	＜50mg/L

Opciones de Módulos de Biorreactor de Membrana MBR

Si no encuentra el producto que busca, póngase en contacto con nosotros para realizar un pedido personalizado según sus requerimientos.

Échele un vistazo a nuestro rango de módulos de biorreactor de membrana. Si no encuentra los que esta buscando, recuerde que también ofrecemos productos personalizados, contáctenos para más información. .

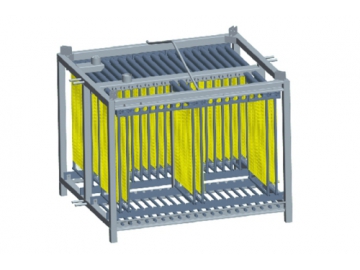

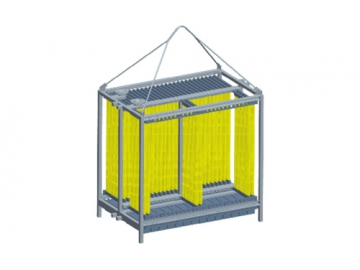

Módulo de Biorreactor de Membrana 1000-12W (un nivel, dos filas)

Modelo	Longitud del marco del módulo (espaciado 65mm)	Longitud del marco del módulo (espaciado 85mm)	Ancho del marco del módulo	Altura del marco del módulo	Capacidad	Área total	Salida	Entrada	Tasa de aireación
LF1000-12W-20	785mm	965mm	1280mm	1060mm	3.0m³/h	200m²	DN40	DN40	60m³/h
LF1000-12W-24	915mm	1135mm			3.6m³/h	240m²	DN50	DN50	72m³/h
LF1000-12W-28	1045mm	1305mm			4.2m³/h	280m²	DN50	DN50	84m³/h
LF1000-12W-32	1175mm	1475mm			4.8m³/h	320m²	DN65	DN65	96m³/h
LF1000-12W-36	1305mm	1645mm			5.4m³/h	360m²			108m³/h
LF1000-12W-40	1435mm	1815mm			6m³/h	400m²			120m³/h
LF1000-12W-44	1565mm	1985mm			6.6m³/h	440m²			132m³/h
LF1000-12W-48	1695mm	2155mm			7.2m³/h	480m²	DN80	DN80	144m³/h
LF1000-12W-52	1825mm	2325mm			7.8m³/h	520m²	DN80	DN80	156m³/h
Material del marco del módulo	Opcional: acero inoxidable SS304 (I), SS316 (II)
Parámetros de calidad del agua residual cruda	Tamaño máx. de partículas: < 2mm Contenido de FOG (aceites y grasas): ≤2mg/L Concentración máx. de sólidos: 10000mg/L
Condiciones de lavado a contracorriente y prueba	Presión de succión: < 0.05 Mpa Presión máx. del agua de retrolavado: 0.1Mpa Presión máx. de aire de prueba: 0.1MPa

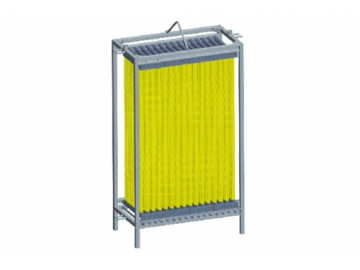

Módulo de Biorreactor de Membrana 1000-11W (un nivel, una fila)

Modelo	Longitud del marco del módulo (espaciado 65mm)	Longitud del marco del módulo (espaciado 85mm)	Ancho del marco del módulo	Altura del marco del módulo	Capacidad	Área total	Salida	Entrada	Tasa de aireación
LF1000-11W-4	395mm	455mm	620mm	1060mm	0.6m³/h	40m²	DN25	DN25	12m³/h
LF1000-11W-6	525mm	625mm			0.9m³/h	60m²			18m³/h
LF1000-11W-8	655mm	795mm			1.2m³/h	80m²			24m³/h
LF1000-11W-10	785mm	965mm			1.5m³/h	100m²	DN32	DN32	30m³/h
LF1000-11W-12	915mm	1135mm			1.8m³/h	120m²	DN32	DN32	36m³/h
LF1000-11W-14	1045mm	1305mm			2.1m³/h	140m²	DN40	DN40	42m³/h
LF1000-11W-16	1175mm	1475mm			2.4m³/h	160m²			48m³/h
LF1000-11W-18	1305mm	1645mm			2.7m³/h	180m²			54m³/h
LF1000-11W-20	1435mm	1815mm			3.0m³/h	200m²			60m³/h
Material del marco del módulo	Opcional: acero inoxidable SS304 (I), SS316 (II)
Parámetros de calidad del agua residual cruda	Tamaño máx. de partículas: < 2mm Contenido de FOG (aceites y grasas): ≤2mg/L Concentración máx. de sólidos: 10000mg/L
Condiciones de lavado a contracorriente y prueba	Presión de succión: < 0.05 Mpa Presión máx. del agua de retrolavado: 0.1Mpa Presión máx. de aire de prueba: 0.1MPa

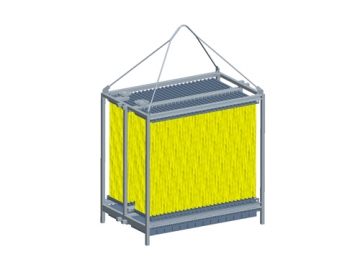

Módulo de Biorreactor de Membrana 1500-12W (un nivel, dos filas)

Modelo	Longitud del marco del módulo (espaciado 65mm)	Longitud del marco del módulo (espaciado 85mm)	Ancho del marco del módulo	Altura del marco del módulo	Capacidad	Área total	Salida	Entrada	Tasa de aireación
LF1500-12W-20	785mm	965mm	1280mm	1880mm	6.0m³/h	400m²	DN50	DN50	84m³/h
LF1500-12W-24	915mm	1135mm			7.2m³/h	480m²	DN65	DN65	100.8m³/h
LF1500-12W-28	1045mm	1305mm			8.4m³/h	560m²			117.6m³/h
LF1500-12W-30	1110mm	1390mm			9m³/h	600m²			126m³/h
LF1500-12W-32	1175mm	1475mm			9.6m³/h	640m²			134.4m³/h
LF1500-12W-36	1305mm	1645mm			10.8m³/h	720m²	DN80	DN80	151.2m³/h
LF1500-12W-40	1435mm	1815mm			12m³/h	800m²			168m³/h
LF1500-12W-42	1500mm	1900mm			12.6m³/h	840m²			176.4m³/h
LF1500-12W-46	1630mm	2070mm			13.8m³/h	920m²	DN100	DN80	193.2m³/h
LF1500-12W-48	1695mm	2155mm			14.4m³/h	960m²			201.6m³/h
LF1500-12W-52	1825mm	2325mm			15.6m³/h	1040m²			218.4m³/h
LF1500-12W-56	1955mm	2495mm			16.8m³/h	1120m²			235.2m³/h
Material del marco del módulo	Opcional: acero inoxidable SS304 (I), SS316 (II)
Método de aireación	Opcional: tubo de aireación lineal estándar (i), difusor de burbuja gruesa (ii)
Parámetros de calidad del agua residual cruda	Tamaño máx. de partículas: < 2mm Contenido de FOG (aceites y grasas): ≤2mg/L Concentración máx. de sólidos: 10000mg/L
Condiciones de lavado a contracorriente y prueba	Presión de succión: < 0.05 Mpa Presión máx. del agua de retrolavado: 0.1Mpa Presión máx. de aire de prueba: 0.1MPa

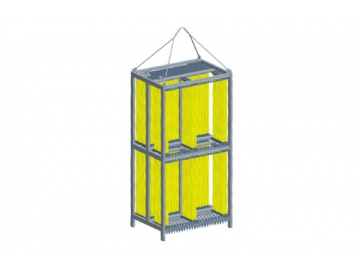

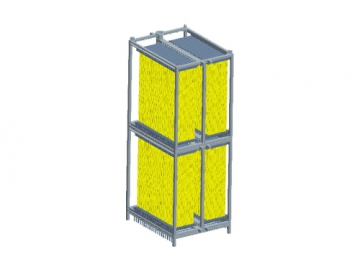

Módulo de Biorreactor de Membrana 1500-22W (dos niveles, dos filas)

Modelo	Longitud del marco del módulo (espaciado 65mm)	Longitud del marco del módulo (espaciado 85mm)	Ancho del marco del módulo	Altura del marco del módulo	Capacidad	Área total	Salida	Entrada	Tasa de aireación
LF1000-22W-76	1370mm	1730mm	1280mm	1860mm	11.4m³/h	760m²	DN80	DN80	228m³/h
LF1000-22W-84	1500mm	1900mm			12.6m³/h	840m²	DN80	DN80	252m³/h
LF1000-22W-88	1565mm	1985mm			13.2m³/h	880m²	DN100	DN100	264m³/h
LF1000-22W-100	1760mm	2240mm			15m³/h	1000m²			300m³/h
LF1500-22W-76	1370mm	1730mm		3660mm	22.8m³/h	1520m²			266m³/h
LF1500-22W-80	1435mm	1815mm			24m³/h	1600m²			280m³/h
LF1500-22W-84	1500mm	1900mm			25.2m³/h	1680m²			294m³/h
LF1500-22W-88	1565mm	1985mm			26.4m³/h	1760m²			308m³/h
LF1500-22W-96	1695mm	2155mm			28.8m³/h	1920m²			336m³/h
LF1500-22W-100	1760mm	2240mm			30m³/h	2000m²			350m³/h
Material del marco del módulo	Opcional: acero inoxidable SS304 (I), SS316 (II)
Método de aireación	Opcional: tubo de aireación lineal estándar (i), difusor de burbuja gruesa (ii)
Parámetros de calidad del agua residual cruda	Tamaño máx. de partículas: < 2mm Contenido de FOG (aceites y grasas): ≤2mg/L Concentración máx. de sólidos: 10000mg/L
Condiciones de lavado a contracorriente y prueba	Presión de succión: < 0.05 Mpa Presión máx. del agua de retrolavado: 0.1Mpa Presión máx. de aire de prueba: 0.1MPa

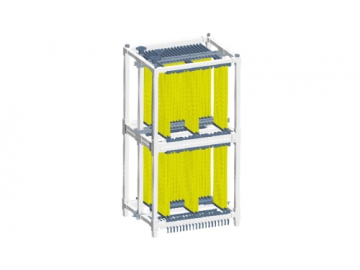

Módulo de Biorreactor de Membrana 1500-22W (dos niveles, dos filas, material FRPP)

Modelo	Longitud del marco del módulo (espaciado 65mm)	Longitud del marco del módulo (espaciado 85mm)	Ancho del marco del módulo	Altura del marco del módulo	Capacidad	Área total	Salida	Entrada	Tasa de aireación
LF1500-22P-72	1625mm	1965mm	1395mm	3700mm	21.6m³/h	1440m²	DN80	DN80	266m³/h
LF1500-22P-80	1755mm	2135mm			24m³/h	1600m²			280m³/h
LF1500-22P-84	1820mm	2220mm			25.2m³/h	1680m²			294m³/h
LF1500-22P-88	1885mm	2305mm			26.4m³/h	1760m²	DN100	DN100	308m³/h
LF1500-22P-96	2015mm	2475mm			28.8m³/h	1920m²			336m³/h
LF1500-22P-100	2080mm	2560mm			30m³/h	2000m²			350m³/h
Material del marco del módulo	Opcional: material plástico FRPP (pernos de acoplamiento y argollas de elevación opcionales), acero inoxidable SS316L (II), acero dúplex (III)
Método de aireación	Opcional: conducto de aireación lineal estándar (i), difusor de burbuja gruesa (ii) (La altura del marco es de 3790 mm cuando se selecciona el difusor de burbuja gruesa)
Parámetros de calidad del agua residual cruda	Tamaño máx. de partículas: < 2mm Contenido de FOG (aceites y grasas): ≤2mg/L Concentración máx. de sólidos: 10000mg/L
Condiciones de lavado a contracorriente y prueba	Presión de succión: < 0.05 Mpa Presión máx. del agua de retrolavado: 0.1Mpa Presión máx. de aire de prueba: 0.1MPa
