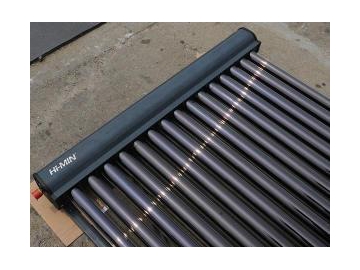

Colector solar de tubos U Himin HUJ1

Captador solar/ Panel solar térmico/ Panel solar

Introducción
El captador solar de tubos U Himin HUJ1 incluye un calentador, tubos de vacío, marco U, marco de montaje y un estante inferior. Se utiliza para recoger la energía necesaria para la calefacción doméstica o del agua, y se puede instalar de forma individual o conectado a un sistema de agua caliente. El panel solar de tubos en U HUJ1 es uno de los nuevos productos que lanzamos en 2015.

Características
1. Utiliza tubos de vacío y el método de transferencia de calor a través de tubos U para reducir la pérdida de calor y asegurar una elevada temperatura.
2. Los tubos de vacío carecen de agua, lo que evita su contaminación o rotura. El empleo de los tubos U posibilita el aumento rápido de la temperatura, elevando así su eficiencia y fiabilidad.
3. No presenta restricciones en cuanto a la altura de instalación, y ofrece diferentes opciones de presión y un gran flujo de agua para una estupenda experiencia de baño.
4. El diseño del colector hace que pase visualmente desapercibido y sea más compatible con los diversos diseños arquitectónicos.

Estructura y principio de funcionamiento
Estructura del producto

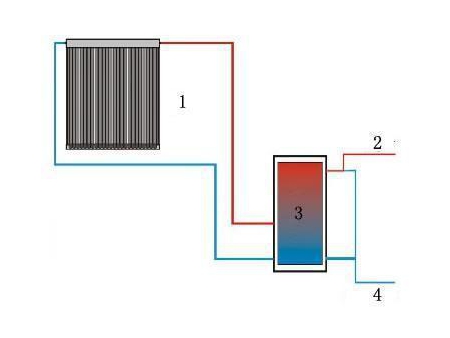

1. Colector; 2. Agua caliente; 3. Agua fría; 4. Cabezal de agua

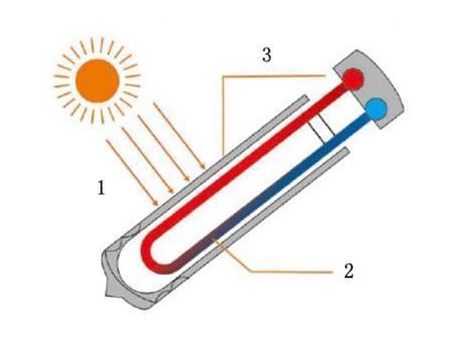

1. Luz solar; 2. Tubo de vacío; 3. Tubo U

Principio de funcionamiento
La luz del sol que se proyecta sobre la pared exterior del tubo de vacío es absorbida por el tubo de vidrio. Enseguida, la luz solar se convierte en energía térmica que es transferida de inmediato al tubo U por el ventilador, para de este modo calentar el medio de transmisión de calor. Finalmente, esta energía térmica es llevada al agua del tanque.

Parámetros técnicos
Parámetros de los tubos de vacío

Longitud (mm)	2100
Estructura (mm)	Tubos de vidrio de doble pared
Diámetro del tubo exterior (mm)	58
Espesor del tubo exterior (mm)	1.8
Diámetro del tubo interior (mm)	47
Espesor del tubo interior (mm)	1.6
Material	Vidrio borosilicatado de alto grado 3.3
Velocidad de transmisión solar	≥0.92
Tipo de revestimiento	AIN/AIN-SS/Cu
Relación de absorción	≥0.94
Grado de vacío (Pa)	＜5.0×10-4
Temperatura máxima (℃)	250~320
Pérdida de calor (W/m²·℃)	≤0.5
Presión nominal (Mpa)	0.6

Parámetros del colector solar

Especificaciones del colector	HUJ1-15/2.1	HUJ1-20/2.1
Especificaciones del tubo de vacío	Φ58×2100×14	Φ58×2100×20
No. de tubos de vacío	15	20
Peso vacío	67kg	88.19kg
Dimensiones externas (mm)	2240×1254×155	2240×1614×155
Capacidad del colector	2.59L	3.99L
Flujo L/(min·m²)	0.6~1.2	0.6~1.2
Tipo de colector	Tubo U de cobre	Tubo U de cobre
Material aislante	PU	PU
Medio de trabajo	Propilenglicol o agua	Propilenglicol o agua
Presión nominal	0.6MPa	0.6Mpa
Área total	2.53m²	3.33m²
Área de apertura	1.77m²	2.37m²
Área de absorción	1.44m²	1.92m²
Material de la carcasa	Aluminio	Aluminio
Material del marco	Chapa de acero galvanizado	Chapa de acero galvanizado
Material del posicionador	Nylon	Nylon
Interfaz del colector	Tuerca de acoplamiento 3/4″	Tuerca de acoplamiento 3/4″
Temperatura máxima de trabajo	240℃	240℃

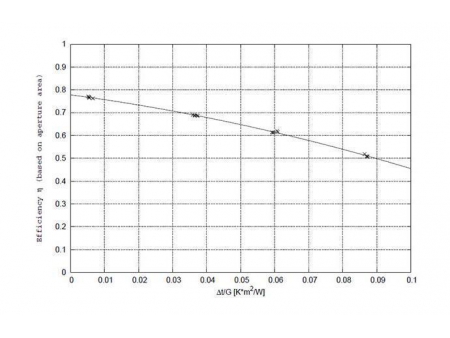

La curva de eficiencia instantánea se basa en el área de apertura (Aa), temperatura de entrada (ti; ajuste lineal) y una irradiación asumida de 800W/m².

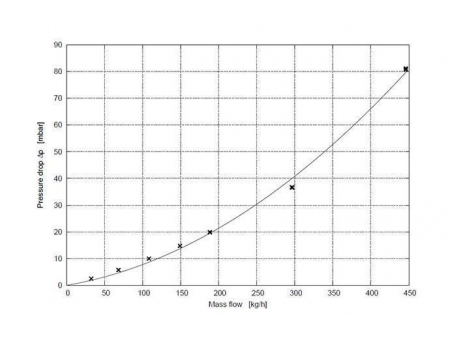

Curva de relación de caída de presión entre los dos extremos △p y flujo de masa m
