Máquina de corte por fibra de láser para caños y chapas CMO1530-R-A

Solicite un presupuesto

Nosotros: http://lasercut-groups.com/2-15-cmo1530-r-a-sheet-and-tube-fiber-laser-cutting-machine-series.html

Parámetros técnicos

Modelo	CMO1530-R-A	CMO1540-R-A	CMO2040-R-A	CMO2060-R-A
Área de operación para chapa (mm)	1500×3000	1500×4000	2000×4000	2000×6000
Diámetro del tubo (mm)	20-φ220 (estándar), 10-φ150 (opcional)
Largo máximo del tubo (mm)	6000
Medidas (mm)	7800×3300×1800		7800×3800×1800	8100×3800×1800
Potencia del láser (w)	500-3000
Velocidad de operación máxima (m/min)	60
Precisión del posicionamiento (mm)	±0.03/1000
Potencia de la máquina (Kw)	20		23
Peso (Kg)	5000	5500	6000	7000
Suministro de energía	Trifásico 380V/50Hz/60Hz
Ambiente de operación	Temperatura.: 0~ 45°C; Humedad≤80%; sin condensación de agua

Muestras:

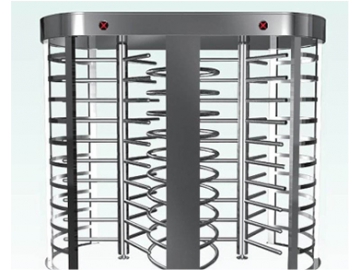

Corte láser de caño de acero inoxidable

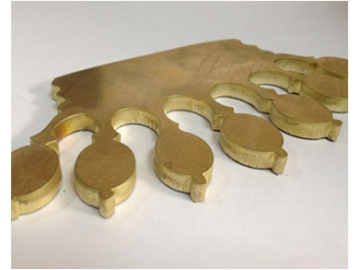

Corte láser de latón

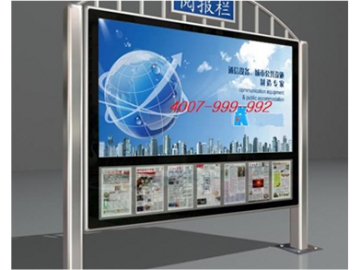

Corte láser de cartel metálico

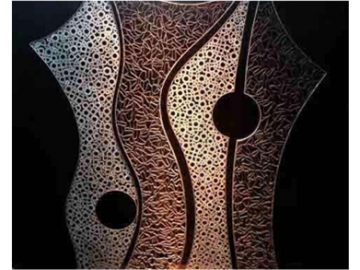

Corte láser de placa metálica

Características
1.El bastidor de doble pórtico y piñón, el sistema de accionamiento doble por servomotor, el MHMD de gran torque y la aceleración de 1G garantizan una mayor eficiencia de producción.
2.La prensa de sujeción neumática de centrado automático realiza una doble sujeción simétrica e independiente sin necesidad de intervención o ajuste manual.
3.La fresadora de pórtico de gran tamaño importada ofrece una precisión geométrica de 0.03 mm, está fabricada con caños estructurales y chapa de hierro de alta resistencia soldados, que brindan una alta precisión y excelente estabilidad.
4.El travesaño está fabricado de perfiles de aluminio estirados después del acabado, con peso liviano, alta rigidez y excelente rendimiento dinámico.
5.El generador láser de tecnología modular desarrollado por IPG de Alemania ofrece un alto rendimiento fotoeléctrico de un 30% y muy bajo consumo eléctrico.
6.El cabezal de corte realiza movimientos de salto y parabólicos entre los contornos de corte. Mientras se cambian los contornos realiza el salto tipo rana automático para mejorar la eficiencia de corte.
7.La máquina de corte láser tiene funciones de detección, entre ellas: diagnóstico automático, y aislamiento, análisis y visualización de datos de fallos. Asimismo puede resolver desperfectos rápidamente y reducir en gran medida los costos de mantenimiento.
8.El software de diseño profesional, altamente compatible con el sistema de corte, puede cortar chapas y caños. Posee diseño de gráfico, función de búsqueda de borde y suavización de esquinas filosas, logra perforaciones de alta velocidad, y funciones de corte y escaneo de matriz rápida.
