Módulo LED, MSX-226B

Solicite un presupuesto

Nosotros: http://factory-ledlighting.com.ar/2-2-1-28-msx226b.html

Conexión con cables flexibles
Grado IP (módulo): IP67
Cuenta con marcado CE
Garantía de 5 años

Características

Estos módulos LED utilizan diodos emisores de luz SMD2835, con una eficiencia luminosa de hasta 150lm/w, baja resistencia térmica, de larga duración y una buena consistencia de color.
La lente triple de PC con un ángulo de visión de 170° proporciona un área de emisión de luz amplia y uniforme.
La carcasa moldeada de plástico ABS es resistente al agua y al fuego, lo que hace que el módulo LED sea adecuado para entornos tanto de alta como baja temperatura en ambientes interiores y exteriores.
Entrada de bajo voltaje DC12V que garantiza una alta seguridad operativa.
Buena hermeticidad y grado de protección IP67.

Parámetros técnicos

Modelo	Voltaje de entrada	Potencia	Flujo luminoso	Temperatura de color	LED	Ángulo de haz	Color	N° de módulos LED por cadena
MSX226B	DC12V	0.72W/pzas	110lm	7000-8000K / 9000-12000K	2835	170°	Blanco puro / Blanco frío	40pzas

Otros parámetros técnicos

Color de la carcasa	Driver LED	Peso (g/pzas)	Temperatura de funcionamiento（℃）	Temperatura de almacenamiento	Grado de protección IP (modulo)	Periodo de garantía（años）
blanco	Voltaje constante externo, corriente constante incorporada	9g/pzas	-85	-105	IP67	5 años

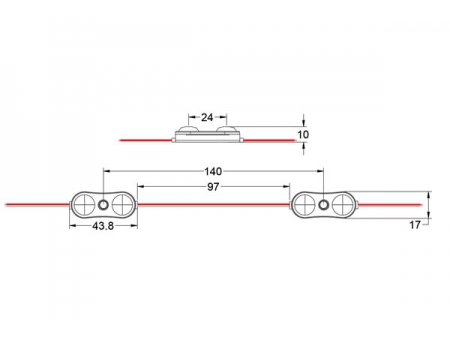

Dimensiones (unidad: mm)

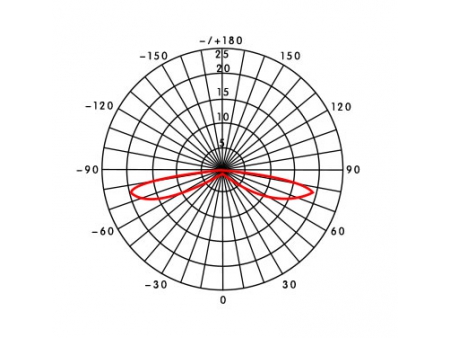

Curva de distribución de luz

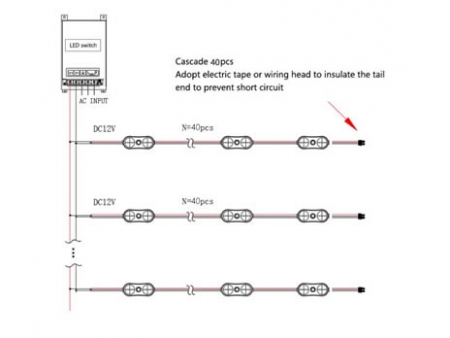

Diágrama de conexión

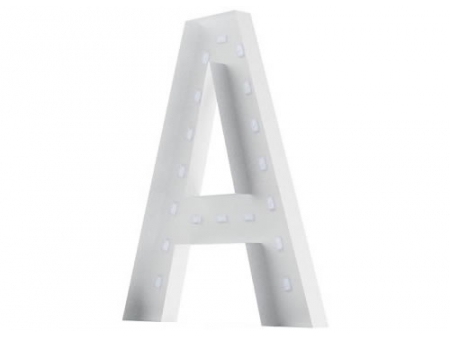

Instalación o diagrama eléctrico

La transmitancia de luz es del 60%, se utiliza una placa acrílica fundida blanca con un grosor de 4 mm para probar el módulo LED.

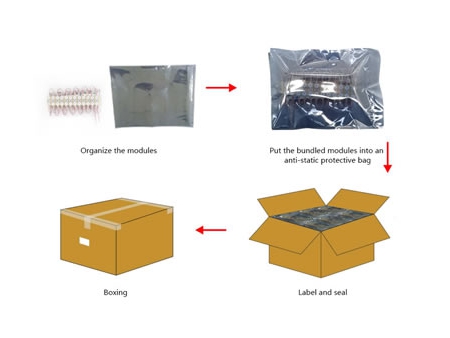

Embalaje

Embalaje: 2000 pzas/bolsa
Tamaño: 220*300*0.075mm
Tamaño de la caja de cartón: 520*370*260mm
Peso neto: 17.0(1±10%) kg
Peso bruto: 17.5(1±10%) kg

Notas: La cantidad y el peso del embalaje mencionados anteriormente son solo para el método de embalaje ilustrado, que es diferente del método de embalaje real.
Los parámetros anteriores están sujetos a cambios sin previo aviso.

Instrucciones de Instalación

El cable de alimentación principal posee una medida de 2x2.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 1mm²/16# y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementara las pérdidas de la línea.
Utilizar el diagrama de conexión en el esquema de cables.
Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
No tocar los cables luego de que se complete la instalación.
Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
